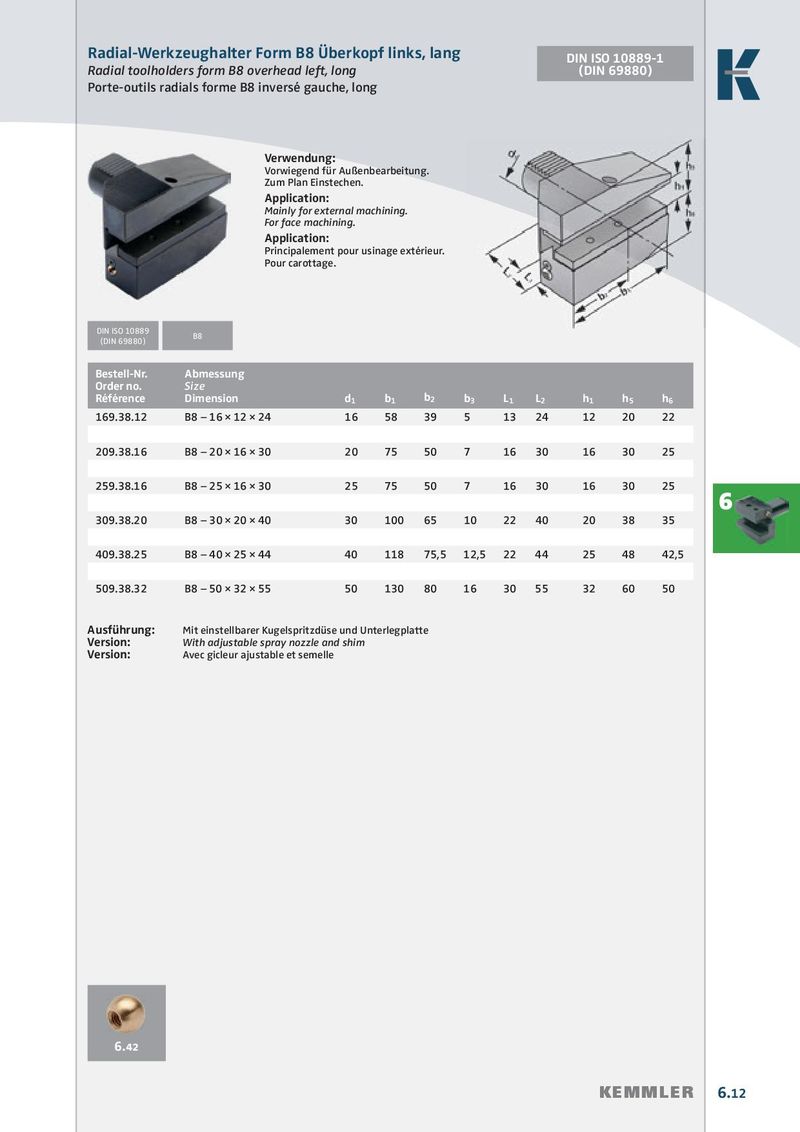

Radial-Werkzeughalter Form B8 Überkopf links, lang DIN ISO 10889-1 Radial toolholders form B8 overhead left, long (DIN 69880) Porte-outils radials forme B8 inversé gauche, long Verwendung: Vorwiegend für Außenbearbeitung. Zum Plan Einstechen. Application: Mainly for external machining. For face machining. Application: Principalement pour usinage extérieur. Pour carottage. DIN ISO 10889 B8 (DIN 69880) Bestell-Nr. Abmessung Order no. Size Référence Dimension d 1 b 1 b 2 b 3 L 1 L 2 h 1 h 5 h 6 169.38.12 B8 – 16 × 12 × 24 16 58 39 5 13 24 12 20 22 209.38.16 B8 – 20 × 16 × 30 20 75 50 7 16 30 16 30 25 259.38.16 B8 – 25 × 16 × 30 25 75 50 7 16 30 16 30 25 6 309.38.20 B8 – 30 × 20 × 40 30 100 65 10 22 40 20 38 35 409.38.25 B8 – 40 × 25 × 44 40 118 75,5 12,5 22 44 25 48 42,5 509.38.32 B8 – 50 × 32 × 55 50 130 80 16 30 55 32 60 50 Ausführung: Mit einstellbarer Kugelspritzdüse und Unterlegplatte Version: With adjustable spray nozzle and shim Version: Avec gicleur ajustable et semelle 6.42 KEMMLER 6.12
