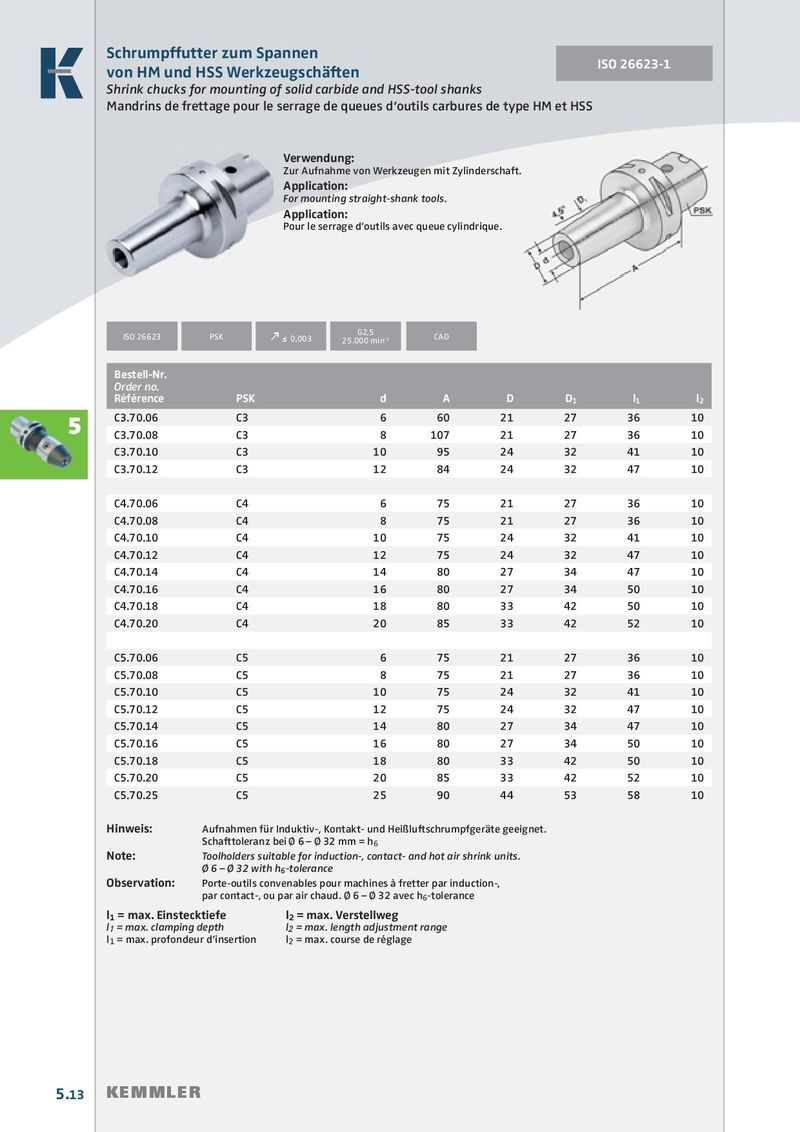

Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
| ISO 26623 | PSK ≤0,003 | G2,5 25.000 min-1 | CAD | ||||
| Bestell-Nr. Order no. Référence | PSK | d | A | D | D1 | l1 | l2 |
| C3.70.06 | C3 | 6 | 60 | 21 | 27 | 36 | 10 |
| C3.70.08 | C3 | 8 | 107 | 21 | 27 | 36 | 10 |
| C3.70.10 | C3 | 10 | 95 | 24 | 32 | 41 | 10 |
| C3.70.12 | C3 | 12 | 84 | 24 | 32 | 47 | 10 |
| C4.70.06 | C4 | 6 | 75 | 21 | 27 | 36 | 10 |
| C4.70.08 | C4 | 8 | 75 | 21 | 27 | 36 | 10 |
| C4.70.10 | C4 | 10 | 75 | 24 | 32 | 41 | 10 |
| C4.70.12 | C4 | 12 | 75 | 24 | 32 | 47 | 10 |
| C4.70.14 | C4 | 14 | 80 | 27 | 34 | 47 | 10 |
| C4.70.16 | C4 | 16 | 80 | 27 | 34 | 50 | 10 |
| C4.70.18 | C4 | 18 | 80 | 33 | 42 | 50 | 10 |
| C4.70.20 | C4 | 20 | 85 | 33 | 42 | 52 | 10 |
| C5.70.06 | C5 | 6 | 75 | 21 | 27 | 36 | 10 |
| C5.70.08 | C5 | 8 | 75 | 21 | 27 | 36 | 10 |
| C5.70.10 | C5 | 10 | 75 | 24 | 32 | 41 | 10 |
| C5.70.12 | C5 | 12 | 75 | 24 | 32 | 47 | 10 |
| C5.70.14 | C5 | 14 | 80 | 27 | 34 | 47 | 10 |
| C5.70.16 | C5 | 16 | 80 | 27 | 34 | 50 | 10 |
| C5.70.18 | C5 | 18 | 80 | 33 | 42 | 50 | 10 |
| C5.70.20 | C5 | 20 | 85 | 33 | 42 | 52 | 10 |
| C5.70.25 | C5 | 25 | 90 | 44 | 53 | 58 | 10 |
Hinweis: Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 6 – Ø 32 mm = h6
Note: Toolholders suitable for induction-, contact- and hot air shrink units. Ø 6 – Ø 32 with h -tolerance 6
Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud. Ø 6 – Ø 32 avec h6-tolerance l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage
