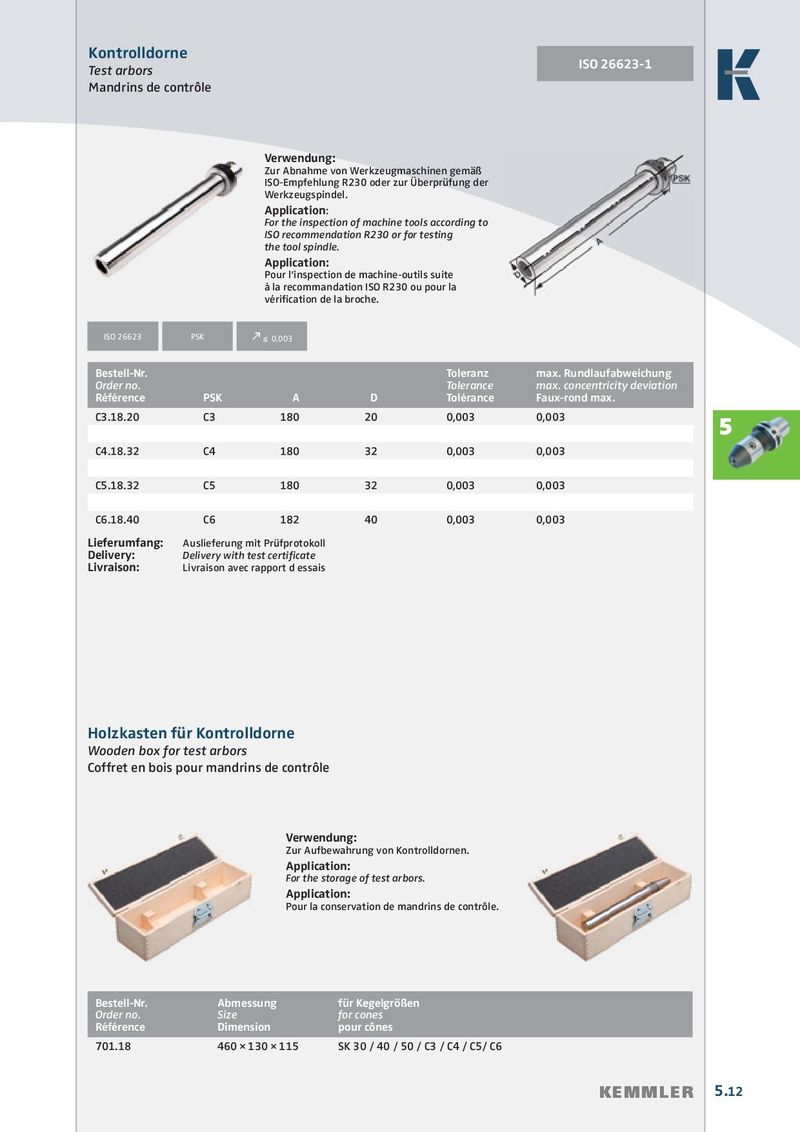

Kontrolldorne ISO 26623-1 Test arbors Mandrins de contrôle Verwendung: Zur Abnahme von Werkzeugmaschinen gemäß ISO-Empfehlung R230 oder zur Überprüfung der Werkzeugspindel. Application: For the inspection of machine tools according to ISO recommendation R230 or for testing the tool spindle. Application: Pour l‘inspection de machine-outils suite à la recommandation ISO R230 ou pour la vérifi cation de la broche. ISO 26623 PSK k ≤  0,003 Bestell-Nr. Toleranz max. Rundlaufabweichung Order no. Tolerance max. concentricity deviation Référence PSK A D Tolérance Faux-rond max. C3.18.20 C3 180 20 0,003 0,003 5 C4.18.32 C4 180 32 0,003 0,003 C5.18.32 C5 180 32 0,003 0,003 C6.18.40 C6 182 40 0,003 0,003 Lieferumfang: Auslieferung mit Prüfprotokoll Delivery: Delivery with test certificate Livraison: Livraison avec rapport d essais Holzkasten für Kontrolldorne Wooden box for test arbors Coffret en bois pour mandrins de contrôle Verwendung: Zur Aufbewahrung von Kontrolldornen. Application: For the storage of test arbors. Application: Pour la conservation de mandrins de contrôle. Bestell-Nr. Abmessung für Kegelgrößen Order no. Size for cones Référence Dimension pour cônes 701.18 460 × 130 × 115 SK 30 / 40 / 50 / C3 / C4 / C5/ C6 KEMMLER 5.12
