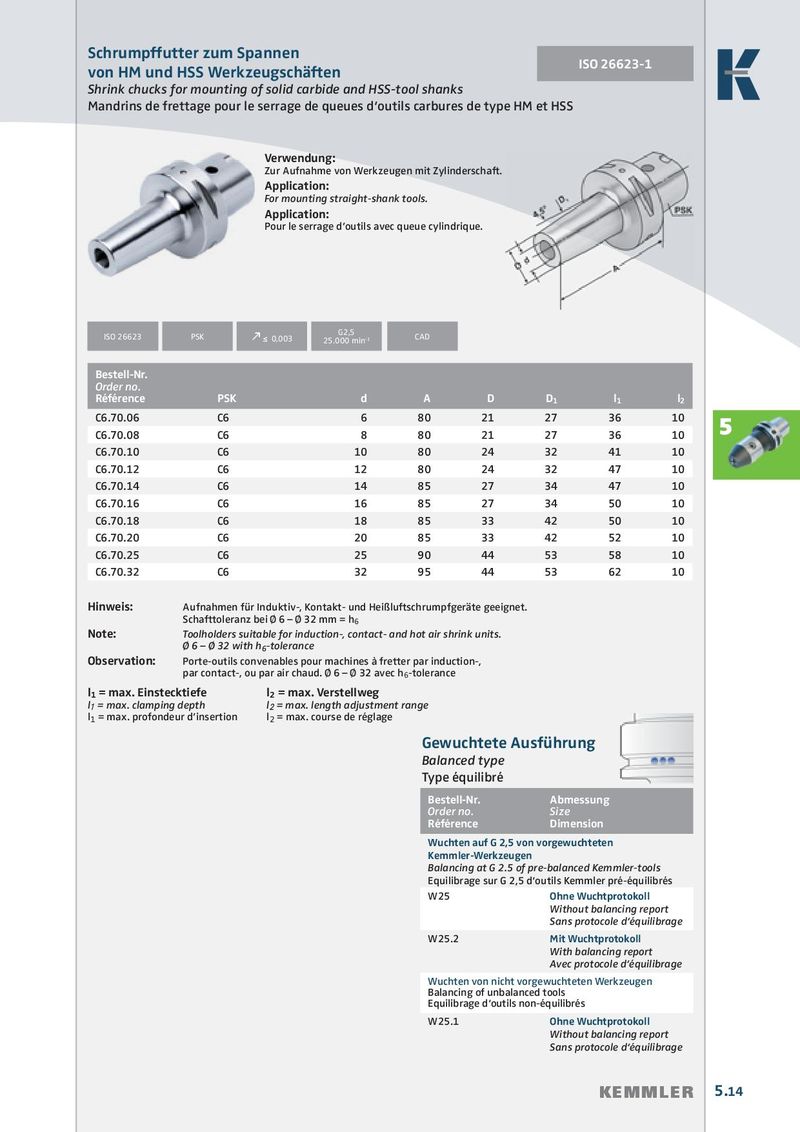

von HM und HSS Werkzeugschäften ISO 26623-1
Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
| ISO 26623 | PSK ≤0,003 | G2,5 25.000 min-1 | CAD | ||||
| Bestell-Nr. Order no. Référence | PSK | d | A | D | D1 | l1 | l2 |
| C6.70.06 | C6 | 6 | 80 | 21 | 27 | 36 | 10 |
| C6.70.08 | C6 | 8 | 80 | 21 | 27 | 36 | 10 |
| C6.70.10 | C6 | 10 | 80 | 24 | 32 | 41 | 10 |
| C6.70.12 | C6 | 12 | 80 | 24 | 32 | 47 | 10 |
| C6.70.14 | C6 | 14 | 85 | 27 | 34 | 47 | 10 |
| C6.70.16 | C6 | 16 | 85 | 27 | 34 | 50 | 10 |
| C6.70.18 | C6 | 18 | 85 | 33 | 42 | 50 | 10 |
| C6.70.20 | C6 | 20 | 85 | 33 | 42 | 52 | 10 |
| C6.70.25 | C6 | 25 | 90 | 44 | 53 | 58 | 10 |
| C6.70.32 | C6 | 32 | 95 | 44 | 53 | 62 | 10 |
Hinweis: Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 6 – Ø 32 mm = h6
Note: Toolholders suitable for induction-, contact- and hot air shrink units. Ø 6 – Ø 32 with h -tolerance 6
Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud. Ø 6 – Ø 32 avec h6-tolerance l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage
Gewuchtete Ausführung
Balanced type
Type équilibré
| Bestell-Nr. | Abmessung |
| Order no. | Size |
| Référence | Dimension |
| Wuchten auf G 2,5 von vorgewuchteten | |
| Kemmler-Werkzeugen | |
| Balancing at G 2.5 of pre-balanced Kemmler-tools | |
| Equilibrage sur G 2,5 d‘outils Kemmler pré-équilibrés | |
| W25 | Ohne Wuchtprotokoll |
| Without balancing report | |
| Sans protocole d‘équilibrage | |
| W25.2 | Mit Wuchtprotokoll |
With balancing report Avec protocole d‘équilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools
Equilibrage d‘outils non-équilibrés
W25.1 Ohne Wuchtprotokoll
