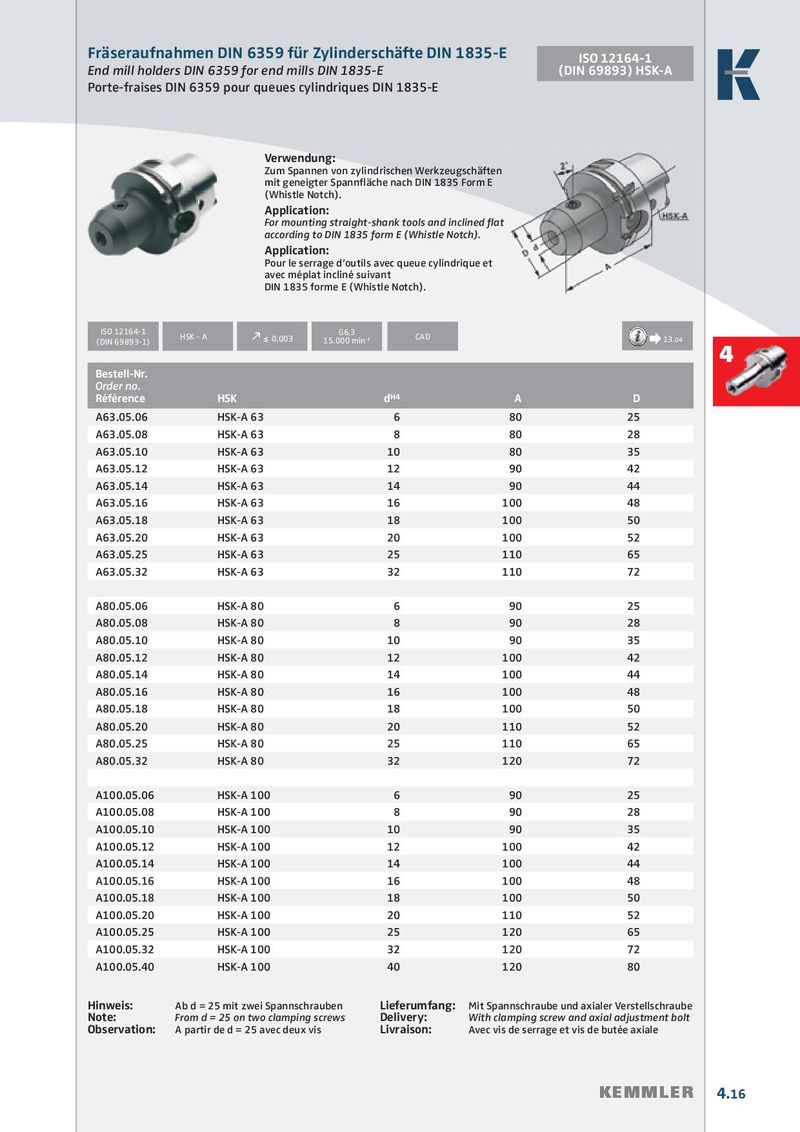

End mill holders DIN 6359 for end mills DIN 1835-E (DIN 69893) HSK-A
Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit geneigter Spannfl äche nach DIN 1835 Form E (Whistle Notch).
Application: For mounting straight-shank tools and inclined fl at according to DIN 1835 form E (Whistle Notch).
Application: Pour le serrage d’outils avec queue cylindrique et avec méplat incliné suivant DIN 1835 forme E (Whistle Notch).
| ISO 12164-1 (DIN 69893-1) H | SK - A ≤0,003 1 | G6,3 5.000 min-1 CAD | | |
| Bestell-Nr. Order no. Référence | HSK | dH4 | A | D |
| A63.05.06 | HSK-A 63 | 6 | 80 | 25 |
| A63.05.08 | HSK-A 63 | 8 | 80 | 28 |
| A63.05.10 | HSK-A 63 | 10 | 80 | 35 |
| A63.05.12 | HSK-A 63 | 12 | 90 | 42 |
| A63.05.14 | HSK-A 63 | 14 | 90 | 44 |
| A63.05.16 | HSK-A 63 | 16 | 100 | 48 |
| A63.05.18 | HSK-A 63 | 18 | 100 | 50 |
| A63.05.20 | HSK-A 63 | 20 | 100 | 52 |
| A63.05.25 | HSK-A 63 | 25 | 110 | 65 |
| A63.05.32 | HSK-A 63 | 32 | 110 | 72 |
| A80.05.06 | HSK-A 80 | 6 | 90 | 25 |
| A80.05.08 | HSK-A 80 | 8 | 90 | 28 |
| A80.05.10 | HSK-A 80 | 10 | 90 | 35 |
| A80.05.12 | HSK-A 80 | 12 | 100 | 42 |
| A80.05.14 | HSK-A 80 | 14 | 100 | 44 |
| A80.05.16 | HSK-A 80 | 16 | 100 | 48 |
| A80.05.18 | HSK-A 80 | 18 | 100 | 50 |
| A80.05.20 | HSK-A 80 | 20 | 110 | 52 |
| A80.05.25 | HSK-A 80 | 25 | 110 | 65 |
| A80.05.32 | HSK-A 80 | 32 | 120 | 72 |
| A100.05.06 | HSK-A 100 | 6 | 90 | 25 |
| A100.05.08 | HSK-A 100 | 8 | 90 | 28 |
| A100.05.10 | HSK-A 100 | 10 | 90 | 35 |
| A100.05.12 | HSK-A 100 | 12 | 100 | 42 |
| A100.05.14 | HSK-A 100 | 14 | 100 | 44 |
| A100.05.16 | HSK-A 100 | 16 | 100 | 48 |
| A100.05.18 | HSK-A 100 | 18 | 100 | 50 |
| A100.05.20 | HSK-A 100 | 20 | 110 | 52 |
| A100.05.25 | HSK-A 100 | 25 | 120 | 65 |
| A100.05.32 | HSK-A 100 | 32 | 120 | 72 |
| A100.05.40 | HSK-A 100 | 40 | 120 | 80 |
| Hinweis: | Ab d = 25 mit zwei Spannschrauben | Lieferumfang: | Mit Spannschraube und axialer Verstellschraube |
| Note: | From d = 25 on two clamping screws | Delivery: | With clamping screw and axial adjustment bolt |
| Observation: | A partir de d = 25 avec deux vis | Livraison: | Avec vis de serrage et vis de butée axiale |
