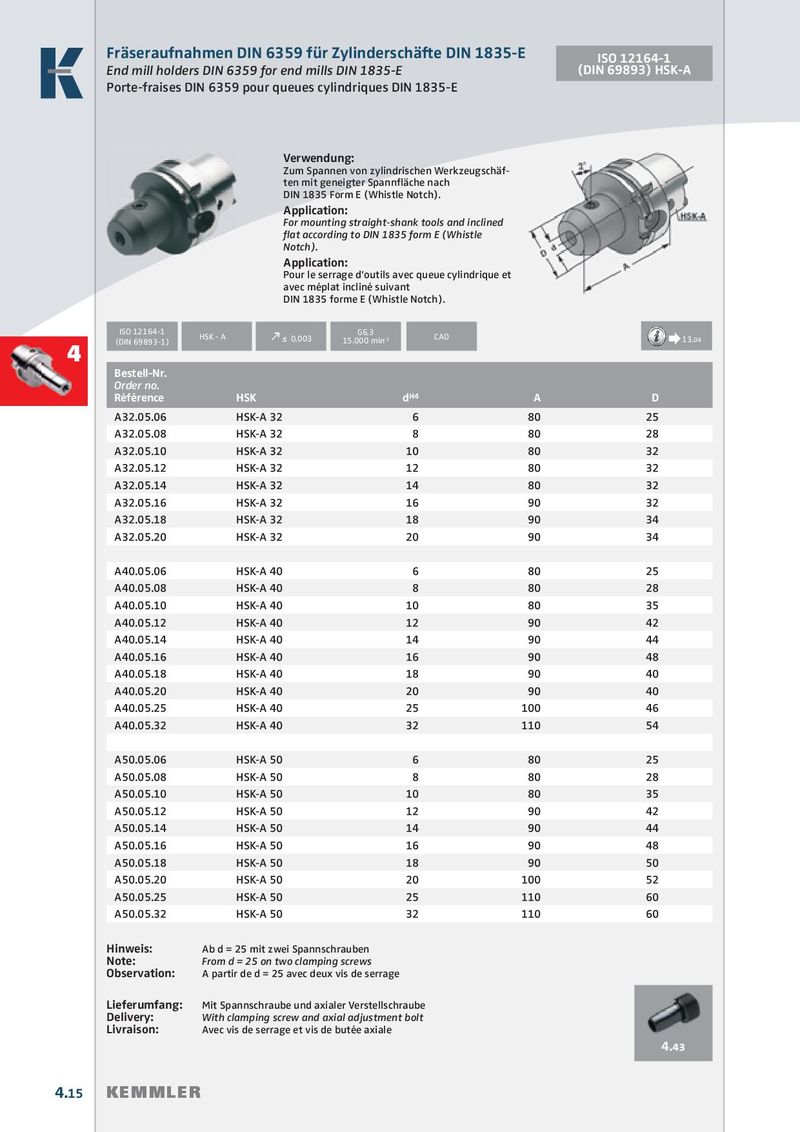

Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit geneigter Spannﬂ äche nach DIN 1835 Form E (Whistle Notch).

Application: For mounting straight-shank tools and inclined ﬂ at according to DIN 1835 form E (Whistle Notch).

Application: Pour le serrage d’outils avec queue cylindrique et avec méplat incliné suivant DIN 1835 forme E (Whistle Notch).

ISO 12164-1  G6,3 

HSK - A ≤ 0,003 15.000 min CAD 13.04

4 (DIN 69893-1) -1

Bestell-Nr. Order no. Référence	HSK	dH4	A	D
A32.05.06	HSK-A 32	6	80	25
A32.05.08	HSK-A 32	8	80	28
A32.05.10	HSK-A 32	10	80	32
A32.05.12	HSK-A 32	12	80	32
A32.05.14	HSK-A 32	14	80	32
A32.05.16	HSK-A 32	16	90	32
A32.05.18	HSK-A 32	18	90	34
A32.05.20	HSK-A 32	20	90	34
A40.05.06	HSK-A 40	6	80	25
A40.05.08	HSK-A 40	8	80	28
A40.05.10	HSK-A 40	10	80	35
A40.05.12	HSK-A 40	12	90	42
A40.05.14	HSK-A 40	14	90	44
A40.05.16	HSK-A 40	16	90	48
A40.05.18	HSK-A 40	18	90	40
A40.05.20	HSK-A 40	20	90	40
A40.05.25	HSK-A 40	25	100	46
A40.05.32	HSK-A 40	32	110	54
A50.05.06	HSK-A 50	6	80	25
A50.05.08	HSK-A 50	8	80	28
A50.05.10	HSK-A 50	10	80	35
A50.05.12	HSK-A 50	12	90	42
A50.05.14	HSK-A 50	14	90	44
A50.05.16	HSK-A 50	16	90	48
A50.05.18	HSK-A 50	18	90	50
A50.05.20	HSK-A 50	20	100	52
A50.05.25 A50.05.32	HSK-A 50 HSK-A 50	25 32	110 110	60 60

Hinweis:	Ab d = 25 mit zwei Spannschrauben
Note:	From d = 25 on two clamping screws
Observation:	A partir de d = 25 avec deux vis de serrage
Lieferumfang:	Mit Spannschraube und axialer Verstellschraube
Delivery:	With clamping screw and axial adjustment bolt
