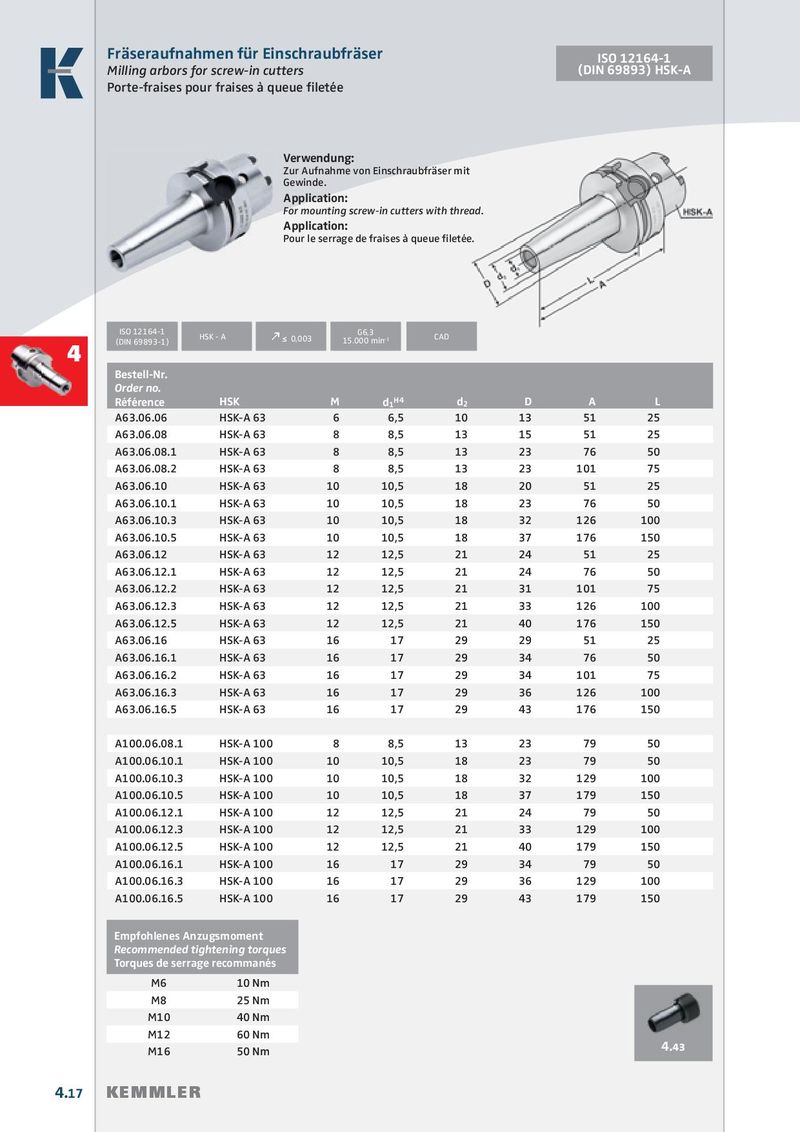

Fräseraufnahmen für Einschraubfräser
Milling arbors for screw-in cutters (DIN 69893) HSK-A
Verwendung: Zur Aufnahme von Einschraubfräser mit Gewinde.
Application:
| For mounting scr Application: | ew-in cutters | with threa | d. | |||
| Pour le serrage d i | e fraises à que i | ue fi letée | i . | |||
| ISO 12164-1 H | SK - A | ≤0003 G | 6,3 -1 | CAD | ||
| (DIN 69893-1) | | , 15.00 | 0 min | |||
| Bestell-Nr. Order no. Référence | HSK | M | d1H4 | d2 | D | A L |
| A63.06.06 | HSK-A 63 | 6 | 6,5 | 10 | 13 | 51 25 |
| A63.06.08 | HSK-A 63 | 8 | 8,5 | 13 | 15 | 51 25 |
| A63.06.08.1 | HSK-A 63 | 8 | 8,5 | 13 | 23 | 76 50 |
| A63.06.08.2 | HSK-A 63 | 8 | 8,5 | 13 | 23 | 101 75 |
| A63.06.10 | HSK-A 63 | 10 | 10,5 | 18 | 20 | 51 25 |
| A63.06.10.1 | HSK-A 63 | 10 | 10,5 | 18 | 23 | 76 50 |
| A63.06.10.3 | HSK-A 63 | 10 | 10,5 | 18 | 32 | 126 100 |
| A63.06.10.5 | HSK-A 63 | 10 | 10,5 | 18 | 37 | 176 150 |
| A63.06.12 | HSK-A 63 | 12 | 12,5 | 21 | 24 | 51 25 |
| A63.06.12.1 | HSK-A 63 | 12 | 12,5 | 21 | 24 | 76 50 |
| A63.06.12.2 | HSK-A 63 | 12 | 12,5 | 21 | 31 | 101 75 |
| A63.06.12.3 | HSK-A 63 | 12 | 12,5 | 21 | 33 | 126 100 |
| A63.06.12.5 | HSK-A 63 | 12 | 12,5 | 21 | 40 | 176 150 |
| A63.06.16 | HSK-A 63 | 16 | 17 | 29 | 29 | 51 25 |
| A63.06.16.1 | HSK-A 63 | 16 | 17 | 29 | 34 | 76 50 |
| A63.06.16.2 | HSK-A 63 | 16 | 17 | 29 | 34 | 101 75 |
| A63.06.16.3 | HSK-A 63 | 16 | 17 | 29 | 36 | 126 100 |
| A63.06.16.5 | HSK-A 63 | 16 | 17 | 29 | 43 | 176 150 |
| A100.06.08.1 | HSK-A 100 | 8 | 8,5 | 13 | 23 | 79 50 |
| A100.06.10.1 | HSK-A 100 | 10 | 10,5 | 18 | 23 | 79 50 |
| A100.06.10.3 | HSK-A 100 | 10 | 10,5 | 18 | 32 | 129 100 |
| A100.06.10.5 | HSK-A 100 | 10 | 10,5 | 18 | 37 | 179 150 |
| A100.06.12.1 | HSK-A 100 | 12 | 12,5 | 21 | 24 | 79 50 |
| A100.06.12.3 | HSK-A 100 | 12 | 12,5 | 21 | 33 | 129 100 |
| A100.06.12.5 | HSK-A 100 | 12 | 12,5 | 21 | 40 | 179 150 |
| A100.06.16.1 | HSK-A 100 | 16 | 17 | 29 | 34 | 79 50 |
| A100.06.16.3 | HSK-A 100 | 16 | 17 | 29 | 36 | 129 100 |
| A100.06.16.5 | HSK-A 100 | 16 | 17 | 29 | 43 | 179 150 |
| Empfohlenes Anz Recommended tig Torques de serrag | ugsmoment htening torques e recommanés | |
| M6 | 10 Nm | |
| M8 | 25 Nm | |
| M10 | 40 Nm | |
| M12 | 60 Nm | |
| M16 | 50 Nm | 4.43 |
