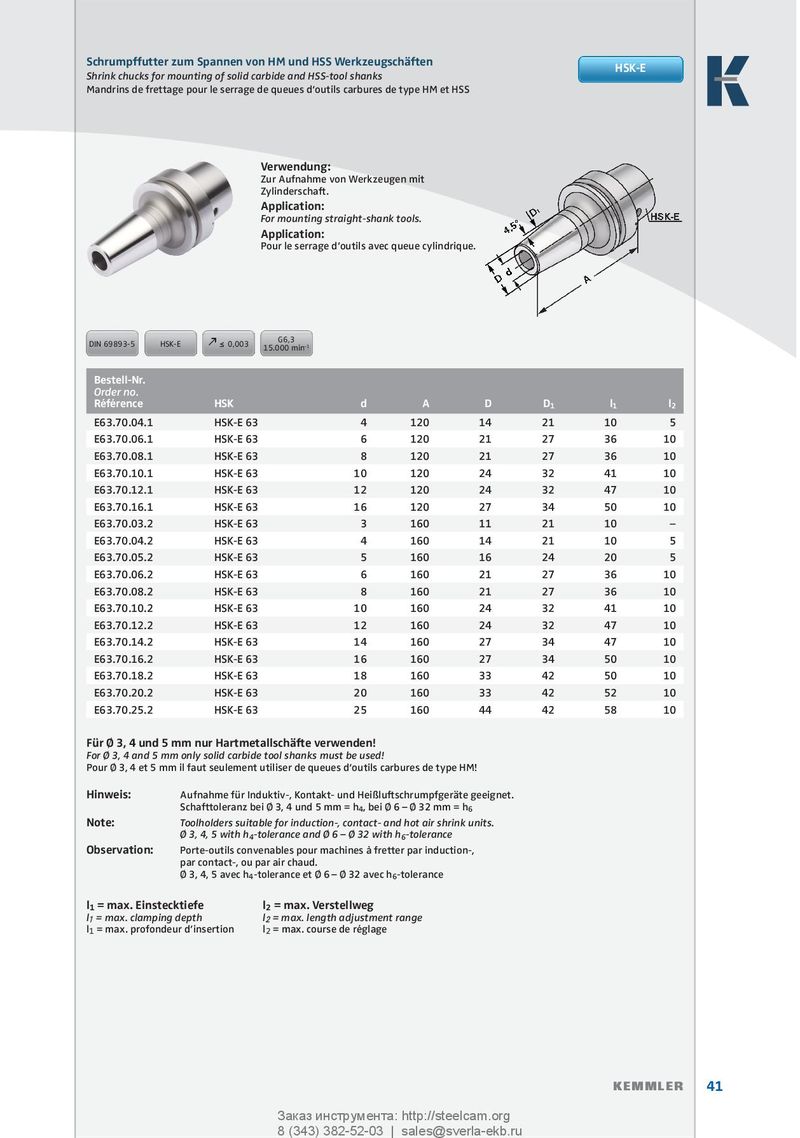

Каталог Kemmler усадочные патроны и усадочная техника - страница 41

Предыдущая страница Следующая страница

Навигация

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Application: For mounting straight-shank tools.

Application: Pour le serrage d’outils avec queue cylindrique.

 G6,3

DIN 69893-5 HSK-E ≤ 0,003

15.000 min-1

Bestell-Nr. Order no. RéférenceHSKdADD1l1l2
E63.70.04.1HSK-E 6341201421105
E63.70.06.1HSK-E 63612021273610
E63.70.08.1HSK-E 63812021273610
E63.70.10.1HSK-E 631012024324110
E63.70.12.1HSK-E 631212024324710
E63.70.16.1HSK-E 631612027345010
E63.70.03.2HSK-E 633160112110–
E63.70.04.2HSK-E 6341601421105
E63.70.05.2HSK-E 6351601624205
E63.70.06.2HSK-E 63616021273610
E63.70.08.2HSK-E 63816021273610
E63.70.10.2HSK-E 631016024324110
E63.70.12.2HSK-E 631216024324710
E63.70.14.2HSK-E 631416027344710
E63.70.16.2HSK-E 631616027345010
E63.70.18.2HSK-E 631816033425010
E63.70.20.2HSK-E 632016033425210
E63.70.25.2HSK-E 632516044425810

Für 3, 4 und 5 mm nur Hartmetallschäfte verwenden! For 3, 4 and 5 mm only solid carbide tool shanks must be used! Pour 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM!

Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 3, 4 und 5 mm = h4, bei 6 – 32 mm = h6

Note: Toolholders suitable for induction-, contact- and hot air shrink units.

  • 3, 4, 5 with h4-tolerance and
  • 6 –
  • 32 with h6-tolerance

Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.

  • 3, 4, 5 avec h4-tolerance et
  • 6 –
  • 32 avec h6-tolerance

l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage
