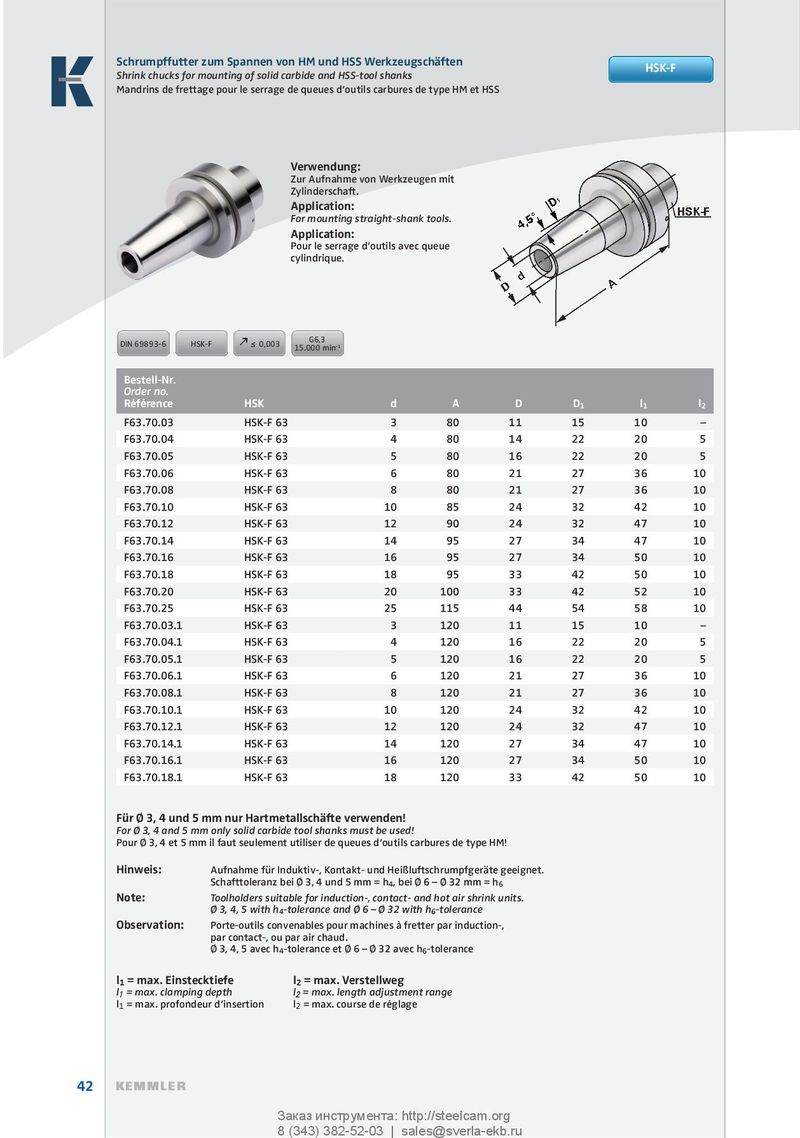

Schrumpffutter zum Spannen von HM und HSS Werkzeugschäften HSK-F
Verwendung:
| DIN 69893-6 HSK-F | ≤0,003 | Zur Aufnahme Zylinderschaft Application: For mounting Application: Pour le serrage cylindrique. G6,3 15.000 min-1 | von Werkzeu . straight-shan d’outils avec | gen mit k tools. queue | ||||
| Bestell-Nr. Order no. | ||||||||
| Référence | HSK | d | A | D | D1 | l1 | l2 | |
| F63.70.03 | HSK-F 63 | 3 | 80 | 11 | 15 | 10 | – | |
| F63.70.04 | HSK-F 63 | 4 | 80 | 14 | 22 | 20 | 5 | |
| F63.70.05 | HSK-F 63 | 5 | 80 | 16 | 22 | 20 | 5 | |
| F63.70.06 | HSK-F 63 | 6 | 80 | 21 | 27 | 36 | 10 | |
| F63.70.08 | HSK-F 63 | 8 | 80 | 21 | 27 | 36 | 10 | |
| F63.70.10 | HSK-F 63 | 10 | 85 | 24 | 32 | 42 | 10 | |
| F63.70.12 | HSK-F 63 | 12 | 90 | 24 | 32 | 47 | 10 | |
| F63.70.14 | HSK-F 63 | 14 | 95 | 27 | 34 | 47 | 10 | |
| F63.70.16 | HSK-F 63 | 16 | 95 | 27 | 34 | 50 | 10 | |
| F63.70.18 | HSK-F 63 | 18 | 95 | 33 | 42 | 50 | 10 | |
| F63.70.20 | HSK-F 63 | 20 | 100 | 33 | 42 | 52 | 10 | |
| F63.70.25 | HSK-F 63 | 25 | 115 | 44 | 54 | 58 | 10 | |
| F63.70.03.1 | HSK-F 63 | 3 | 120 | 11 | 15 | 10 | – | |
| F63.70.04.1 | HSK-F 63 | 4 | 120 | 16 | 22 | 20 | 5 | |
| F63.70.05.1 | HSK-F 63 | 5 | 120 | 16 | 22 | 20 | 5 | |
| F63.70.06.1 | HSK-F 63 | 6 | 120 | 21 | 27 | 36 | 10 | |
| F63.70.08.1 | HSK-F 63 | 8 | 120 | 21 | 27 | 36 | 10 | |
| F63.70.10.1 | HSK-F 63 | 10 | 120 | 24 | 32 | 42 | 10 | |
| F63.70.12.1 | HSK-F 63 | 12 | 120 | 24 | 32 | 47 | 10 | |
| F63.70.14.1 | HSK-F 63 | 14 | 120 | 27 | 34 | 47 | 10 | |
| F63.70.16.1 | HSK-F 63 | 16 | 120 | 27 | 34 | 50 | 10 | |
| F63.70.18.1 | HSK-F 63 | 18 | 120 | 33 | 42 | 50 | 10 |
Für 3, 4 und 5 mm nur Hartmetallschäfte verwenden! For 3, 4 and 5 mm only solid carbide tool shanks must be used! Pour 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM!
Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 3, 4 und 5 mm = h , bei 6 – 32 mm = h 4 6
Note: Toolholders suitable for induction-, contact- and hot air shrink units.
- 3, 4, 5 with h4-tolerance and
- 6 –
- 32 with h6-tolerance
Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.
- 3, 4, 5 avec h -tolerance et
- 6 –
- 32 avec h -tolerance
4 6 l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage
