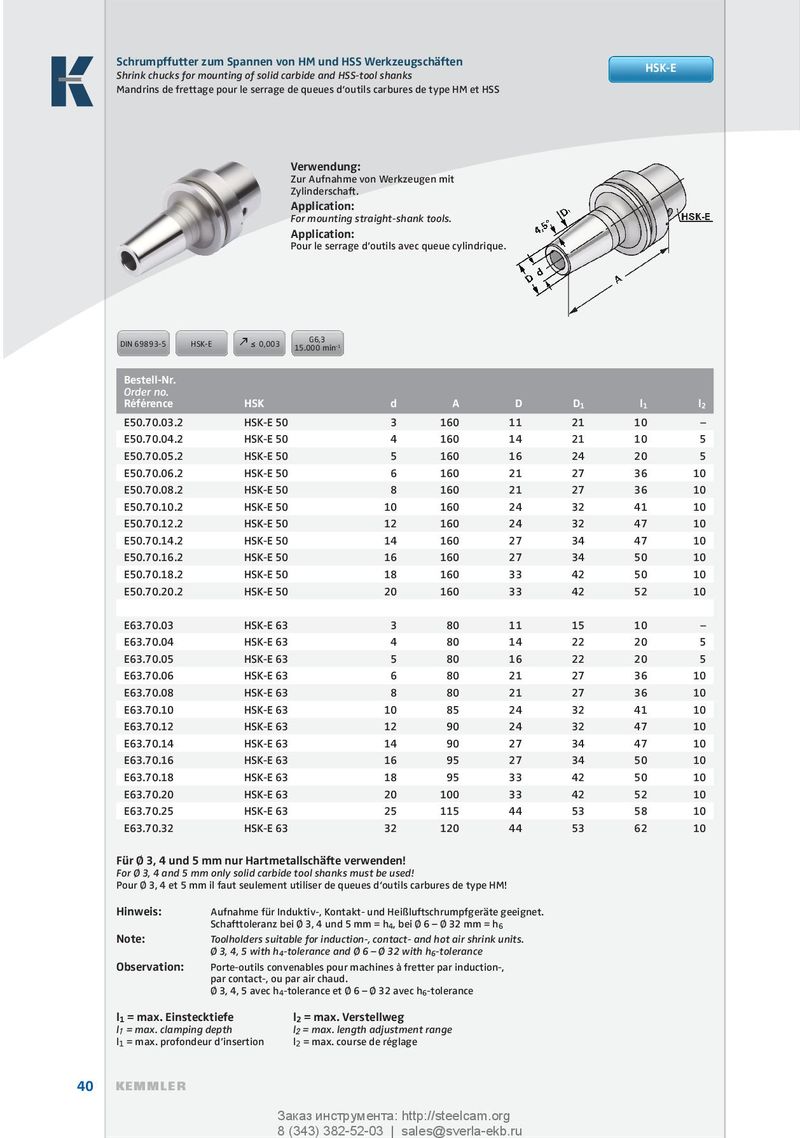

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
G6,3
DIN 69893-5 HSK-E ≤ 0,003
15.000 min-1
| Bestell-Nr. Order no. Référence | HSK | d | A | D | D1 | l1 | l2 |
| E50.70.03.2 | HSK-E 50 | 3 | 160 | 11 | 21 | 10 | – |
| E50.70.04.2 | HSK-E 50 | 4 | 160 | 14 | 21 | 10 | 5 |
| E50.70.05.2 | HSK-E 50 | 5 | 160 | 16 | 24 | 20 | 5 |
| E50.70.06.2 | HSK-E 50 | 6 | 160 | 21 | 27 | 36 | 10 |
| E50.70.08.2 | HSK-E 50 | 8 | 160 | 21 | 27 | 36 | 10 |
| E50.70.10.2 | HSK-E 50 | 10 | 160 | 24 | 32 | 41 | 10 |
| E50.70.12.2 | HSK-E 50 | 12 | 160 | 24 | 32 | 47 | 10 |
| E50.70.14.2 | HSK-E 50 | 14 | 160 | 27 | 34 | 47 | 10 |
| E50.70.16.2 | HSK-E 50 | 16 | 160 | 27 | 34 | 50 | 10 |
| E50.70.18.2 | HSK-E 50 | 18 | 160 | 33 | 42 | 50 | 10 |
| E50.70.20.2 | HSK-E 50 | 20 | 160 | 33 | 42 | 52 | 10 |
| E63.70.03 | HSK-E 63 | 3 | 80 | 11 | 15 | 10 | – |
| E63.70.04 | HSK-E 63 | 4 | 80 | 14 | 22 | 20 | 5 |
| E63.70.05 | HSK-E 63 | 5 | 80 | 16 | 22 | 20 | 5 |
| E63.70.06 | HSK-E 63 | 6 | 80 | 21 | 27 | 36 | 10 |
| E63.70.08 | HSK-E 63 | 8 | 80 | 21 | 27 | 36 | 10 |
| E63.70.10 | HSK-E 63 | 10 | 85 | 24 | 32 | 41 | 10 |
| E63.70.12 | HSK-E 63 | 12 | 90 | 24 | 32 | 47 | 10 |
| E63.70.14 | HSK-E 63 | 14 | 90 | 27 | 34 | 47 | 10 |
| E63.70.16 | HSK-E 63 | 16 | 95 | 27 | 34 | 50 | 10 |
| E63.70.18 | HSK-E 63 | 18 | 95 | 33 | 42 | 50 | 10 |
| E63.70.20 | HSK-E 63 | 20 | 100 | 33 | 42 | 52 | 10 |
| E63.70.25 | HSK-E 63 | 25 | 115 | 44 | 53 | 58 | 10 |
| E63.70.32 | HSK-E 63 | 32 | 120 | 44 | 53 | 62 | 10 |
Für 3, 4 und 5 mm nur Hartmetallschäfte verwenden! For 3, 4 and 5 mm only solid carbide tool shanks must be used! Pour 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM!
Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 3, 4 und 5 mm = h4, bei 6 – 32 mm = h6
Note: Toolholders suitable for induction-, contact- and hot air shrink units.
- 3, 4, 5 with h4-tolerance and
- 6 –
- 32 with h6-tolerance
Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.
- 3, 4, 5 avec h4-tolerance et
- 6 –
- 32 avec h6-tolerance
l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range
