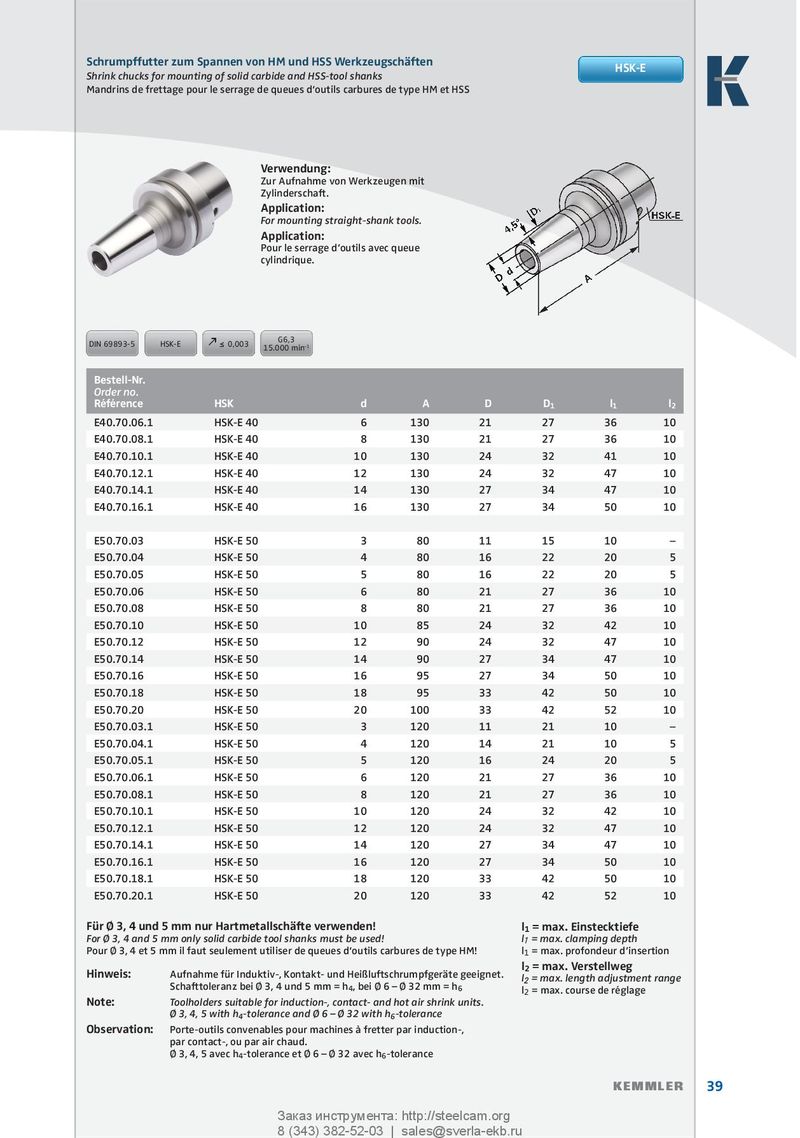

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
| DIN 69893-5 HSK-E | ≤0,003 G6,3 15.000 min | -1 | |||||
| Bestell-Nr. Order no. | |||||||
| Référence | HSK | d | A | D | D1 | l1 | l2 |
| E40.70.06.1 | HSK-E 40 | 6 | 130 | 21 | 27 | 36 | 10 |
| E40.70.08.1 | HSK-E 40 | 8 | 130 | 21 | 27 | 36 | 10 |
| E40.70.10.1 | HSK-E 40 | 10 | 130 | 24 | 32 | 41 | 10 |
| E40.70.12.1 | HSK-E 40 | 12 | 130 | 24 | 32 | 47 | 10 |
| E40.70.14.1 | HSK-E 40 | 14 | 130 | 27 | 34 | 47 | 10 |
| E40.70.16.1 | HSK-E 40 | 16 | 130 | 27 | 34 | 50 | 10 |
| E50.70.03 | HSK-E 50 | 3 | 80 | 11 | 15 | 10 | – |
| E50.70.04 | HSK-E 50 | 4 | 80 | 16 | 22 | 20 | 5 |
| E50.70.05 | HSK-E 50 | 5 | 80 | 16 | 22 | 20 | 5 |
| E50.70.06 | HSK-E 50 | 6 | 80 | 21 | 27 | 36 | 10 |
| E50.70.08 | HSK-E 50 | 8 | 80 | 21 | 27 | 36 | 10 |
| E50.70.10 | HSK-E 50 | 10 | 85 | 24 | 32 | 42 | 10 |
| E50.70.12 | HSK-E 50 | 12 | 90 | 24 | 32 | 47 | 10 |
| E50.70.14 | HSK-E 50 | 14 | 90 | 27 | 34 | 47 | 10 |
| E50.70.16 | HSK-E 50 | 16 | 95 | 27 | 34 | 50 | 10 |
| E50.70.18 | HSK-E 50 | 18 | 95 | 33 | 42 | 50 | 10 |
| E50.70.20 | HSK-E 50 | 20 | 100 | 33 | 42 | 52 | 10 |
| E50.70.03.1 | HSK-E 50 | 3 | 120 | 11 | 21 | 10 | – |
| E50.70.04.1 | HSK-E 50 | 4 | 120 | 14 | 21 | 10 | 5 |
| E50.70.05.1 | HSK-E 50 | 5 | 120 | 16 | 24 | 20 | 5 |
| E50.70.06.1 | HSK-E 50 | 6 | 120 | 21 | 27 | 36 | 10 |
| E50.70.08.1 | HSK-E 50 | 8 | 120 | 21 | 27 | 36 | 10 |
| E50.70.10.1 | HSK-E 50 | 10 | 120 | 24 | 32 | 42 | 10 |
| E50.70.12.1 | HSK-E 50 | 12 | 120 | 24 | 32 | 47 | 10 |
| E50.70.14.1 | HSK-E 50 | 14 | 120 | 27 | 34 | 47 | 10 |
| E50.70.16.1 | HSK-E 50 | 16 | 120 | 27 | 34 | 50 | 10 |
| E50.70.18.1 | HSK-E 50 | 18 | 120 | 33 | 42 | 50 | 10 |
| E50.70.20.1 | HSK-E 50 | 20 | 120 | 33 | 42 | 52 | 10 |
Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden! l1 = max. Einstecktiefe For Ø 3, 4 and 5 mm only solid carbide tool shanks must be used! l1 = max. clamping depth Pour Ø 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM! l1 = max. profondeur d’insertion l2 = max. Verstellweg
| Hinweis: | Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. | l = max. length adjustment range |
| Schafttoleranz bei Ø 3, 4 und 5 mm = h , bei Ø 6 – Ø 32 mm = h | 2 |
4 6 l2 = max. course de réglage
Note: Toolholders suitable for induction-, contact- and hot air shrink units. Ø 3, 4, 5 with h4-tolerance and Ø 6 – Ø 32 with h6-tolerance Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.
