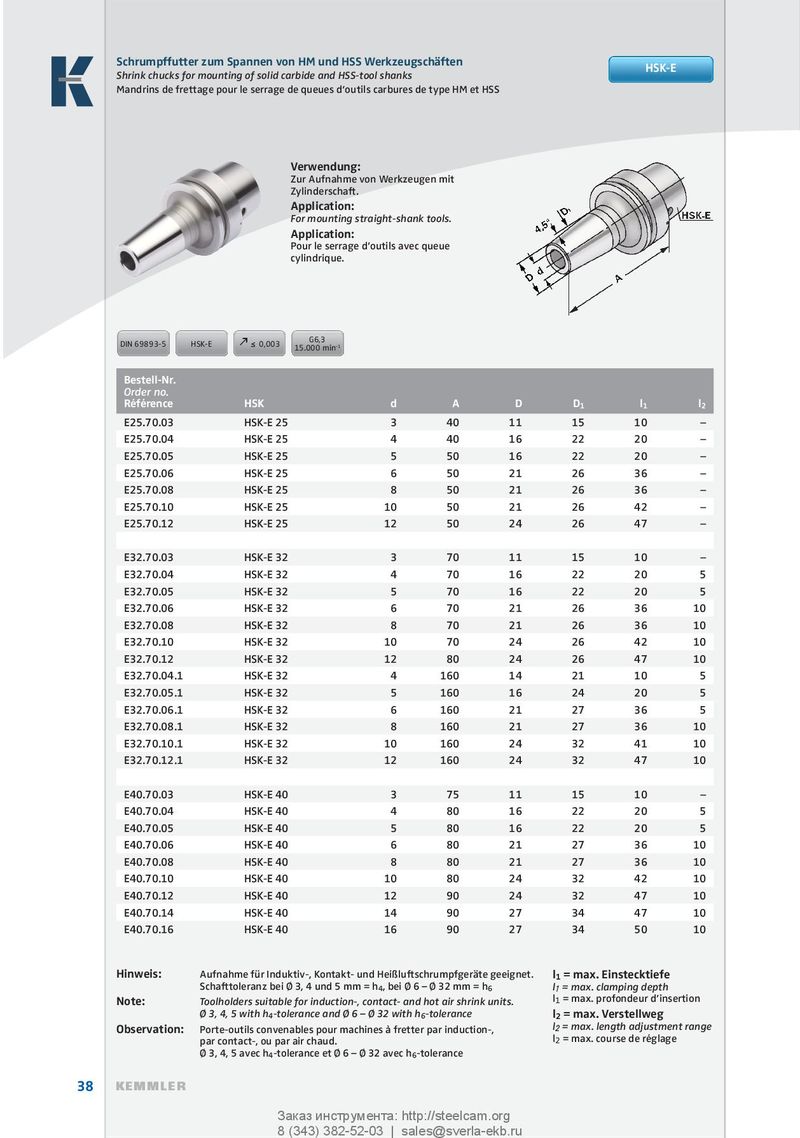

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
| DIN 69893-5 HSK-E | ≤0,003 G6,3 15.000 min | -1 | |||||
| Bestell-Nr. Order no. | |||||||
| Référence | HSK | d | A | D | D1 | l1 | l2 |
| E25.70.03 | HSK-E 25 | 3 | 40 | 11 | 15 | 10 | – |
| E25.70.04 | HSK-E 25 | 4 | 40 | 16 | 22 | 20 | – |
| E25.70.05 | HSK-E 25 | 5 | 50 | 16 | 22 | 20 | – |
| E25.70.06 | HSK-E 25 | 6 | 50 | 21 | 26 | 36 | – |
| E25.70.08 | HSK-E 25 | 8 | 50 | 21 | 26 | 36 | – |
| E25.70.10 | HSK-E 25 | 10 | 50 | 21 | 26 | 42 | – |
| E25.70.12 | HSK-E 25 | 12 | 50 | 24 | 26 | 47 | – |
| E32.70.03 | HSK-E 32 | 3 | 70 | 11 | 15 | 10 | – |
| E32.70.04 | HSK-E 32 | 4 | 70 | 16 | 22 | 20 | 5 |
| E32.70.05 | HSK-E 32 | 5 | 70 | 16 | 22 | 20 | 5 |
| E32.70.06 | HSK-E 32 | 6 | 70 | 21 | 26 | 36 | 10 |
| E32.70.08 | HSK-E 32 | 8 | 70 | 21 | 26 | 36 | 10 |
| E32.70.10 | HSK-E 32 | 10 | 70 | 24 | 26 | 42 | 10 |
| E32.70.12 | HSK-E 32 | 12 | 80 | 24 | 26 | 47 | 10 |
| E32.70.04.1 | HSK-E 32 | 4 | 160 | 14 | 21 | 10 | 5 |
| E32.70.05.1 | HSK-E 32 | 5 | 160 | 16 | 24 | 20 | 5 |
| E32.70.06.1 | HSK-E 32 | 6 | 160 | 21 | 27 | 36 | 5 |
| E32.70.08.1 | HSK-E 32 | 8 | 160 | 21 | 27 | 36 | 10 |
| E32.70.10.1 | HSK-E 32 | 10 | 160 | 24 | 32 | 41 | 10 |
| E32.70.12.1 | HSK-E 32 | 12 | 160 | 24 | 32 | 47 | 10 |
| E40.70.03 | HSK-E 40 | 3 | 75 | 11 | 15 | 10 | – |
| E40.70.04 | HSK-E 40 | 4 | 80 | 16 | 22 | 20 | 5 |
| E40.70.05 | HSK-E 40 | 5 | 80 | 16 | 22 | 20 | 5 |
| E40.70.06 | HSK-E 40 | 6 | 80 | 21 | 27 | 36 | 10 |
| E40.70.08 | HSK-E 40 | 8 | 80 | 21 | 27 | 36 | 10 |
| E40.70.10 | HSK-E 40 | 10 | 80 | 24 | 32 | 42 | 10 |
| E40.70.12 | HSK-E 40 | 12 | 90 | 24 | 32 | 47 | 10 |
| E40.70.14 | HSK-E 40 | 14 | 90 | 27 | 34 | 47 | 10 |
| E40.70.16 | HSK-E 40 | 16 | 90 | 27 | 34 | 50 | 10 |
| Hinweis: | Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. | l = max. Einstecktiefe | ||
| 1 | ||||
| Schafttoleranz bei Ø 3, 4 und 5 mm = h , bei Ø 6 – Ø 32 mm = h | l1 = max. clamping depth | |||
| 4 | 6 | |||
| Note: | Toolholders suitable for induction-, contact- and hot air shrink units. | l1 = max. profondeur d’insertion |
4 6 2
Observation: Porte-outils convenables pour machines à fretter par induction-, l2 = max. length adjustment range
