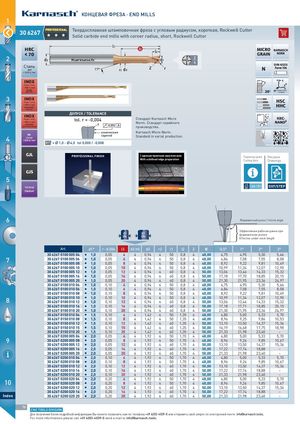

КОНЦЕВАЯ ФРЕЗА · END MILLS 1 PROFESSIONAL Твердосплавная штамповочная фреза с угловым радиусом, короткая, Rockwell Cutter 30 306267 6267 Solid carbide end mills with corner radius, short, Rockwell Cutter HRC MICRO KARNASCH < 70 GRAIN NORM 2 Z 4 DIN 6535 Сталь steel 17° r2 N Form HA < 1670 Н/мм2 INOX Нерж сталь < 900 Н/мм2 ferritic радиусные ФЕРРИТ 20° позиция 3 INOX Нерж сталь HSC > 900 Н/мм2 martensitic HHC куница ДОПУСК / TOLERANCE INOX HXC- Нерж сталь tol. r = -0,004 Стандарт Karnasch Micro < 900 Н/мм2 Norm. Стандарт серийного NANO3 austenitic r 0,002 A аустенитный производства. конические Karnasch Micro Norm. NI- tapered Standard in serial production. 4 сплав < 900 N/mm 2 d1* =  1,0 -  4,0 tol 0,000 / -0,008 GJL PROFESSIONAL FINISH С заданными параметрами закругления краев Параметры резки Рисунки With a defined edge preparation Cutting data Drawings GJS 5 титана 1248-1251 DXF/STEP titanium 6 Формовочный уклон / Incline angle Эффективная рабочая длина при d2 d2 формовочном уклоне 4 6 Effective under-neck length Art. d1* r –0,004 l3 d2 h5 d3 r2 l1 l2 Z € 0,5° 1° 2° 3° 306267010000504 30 6267 0100 005 04 I 1,0 0,05 4 4 0,94 4 50 0,8 4 48,00 4,75 4,95 5,30 5,66 7 306267010000506 30 6267 0100 005 06 306267010000508 30 6267 0100 005 08 I I 1,0 1,0 0,05 0,05 6 8 4 4 0,94 0,94 4 4 50 50 0,8 0,8 4 4 48,00 48,00 6,84 8,92 7,08 9,22 7,55 9,81 8,08 10,49 S 306267010000510 30 6267 0100 005 10 I 1,0 0,05 10 4 0,94 4 50 0,8 4 48,00 10,99 11,34 12,07 12,90 NE 306267010000512 30 6267 0100 005 12 I 1,0 0,05 12 4 0,94 4 60 0,8 4 50,00 13,06 13,46 14,33 15,32 MACHI 306267010000516 30 6267 0100 005 16 I 1,0 0,05 16 4 0,94 4 60 0,8 4 50,00 17,18 17,70 18,85 20,15 306267010000520 30 6267 0100 005 20 I 1,0 0,05 20 4 0,94 4 60 0,8 4 50,00 21,30 21,95 23,36 24,97 306267010001004 30 6267 0100 010 04 I 1,0 0,10 4 4 0,94 4 50 0,8 4 48,00 4,75 4,95 5,30 5,66 306267010001006 30 6267 0100 010 06 I 1,0 0,10 6 4 0,94 4 50 0,8 4 48,00 6,84 7,08 7,55 8,08 306267010001008 30 6267 0100 010 08 I 1,0 0,10 8 4 0,94 4 50 0,8 4 48,00 8,92 9,22 9,81 10,49 306267010001010 30 6267 0100 010 10 I 1,0 0,10 10 4 0,94 4 50 0,8 4 48,00 10,99 11,34 12,07 12,90 8 306267010001012 30 6267 0100 010 12 I 1,0 0,10 12 4 0,94 4 60 0,8 4 50,00 13,06 13,46 14,33 15,32 306267010001016 30 6267 0100 010 16 I 1,0 0,10 16 4 0,94 4 60 0,8 4 50,00 17,18 17,71 18,85 20,15 306267010001020 30 6267 0100 010 20 I 1,0 0,10 20 4 0,94 4 60 0,8 4 50,00 21,30 21,95 23,36 24,97 306267015001004 30 6267 0150 010 04 I 1,5 0,10 4 4 1,42 4 50 1,35 4 48,00 4,80 5,00 5,33 5,70 OIL 306267015001008 30 6267 0150 010 08 I 1,5 0,10 8 4 1,42 4 50 1,35 4 48,00 8,96 9,25 9,86 10,53 306267015001012 30 6267 0150 010 12 I 1,5 0,10 12 4 1,42 4 60 1,35 4 50,00 13,10 13,50 14,37 15,36 306267015001015 30 6267 0150 010 15 I 1,5 0,10 15 4 1,42 4 60 1,35 4 50,00 16,19 16,68 17,75 18,98 306267015001020 30 6267 0150 010 20 I 1,5 0,10 20 4 1,42 4 60 1,35 4 50,00 21,33 21,98 23,40 – 306267020000504 30 6267 0200 005 04 I 2,0 0,05 4 4 1,92 4 50 1,70 4 48,00 4,80 5,00 5,33 5,70 9 306267020000508 30 6267 0200 005 08 306267020000512 30 6267 0200 005 12 I I 2,0 2,0 0,05 0,05 8 12 4 4 1,92 1,92 4 4 50 60 1,70 1,70 4 4 48,00 50,00 8,96 13,10 9,26 13,50 9,85 14,37 10,67 15,36 306267020000516 30 6267 0200 005 16 I 2,0 0,05 16 4 1,92 4 60 1,70 4 50,00 17,22 17,74 18,88 – 306267020000520 30 6267 0200 005 20 I 2,0 0,05 20 4 1,92 4 60 1,70 4 50,00 21,33 21,98 23,40 – 306267020001004 30 6267 0200 010 04 I 2,0 0,10 4 4 1,92 4 50 1,70 4 48,00 4,80 5,00 5,33 5,70 306267020001008 30 6267 0200 010 08 I 2,0 0,10 8 4 1,92 4 50 1,70 4 48,00 8,96 9,26 9,85 10,67 306267020001012 30 6267 0200 010 12 I 2,0 0,10 12 4 1,92 4 60 1,70 4 50,00 13,10 13,50 14,37 15,36 306267020001016 30 6267 0200 010 16 I 2,0 0,10 16 4 1,92 4 60 1,70 4 50,00 17,22 17,74 18,88 – 306267020001020 30 6267 0200 010 20 I 2,0 0,10 20 4 1,92 4 60 1,70 4 50,00 21,33 21,98 23,40 – 306267020002004 30 6267 0200 020 04 I 2,0 0,20 4 4 1,92 4 50 1,70 4 48,00 4,80 5,00 5,33 5,70 10 306267020002008 30 6267 0200 020 08 I 2,0 0,20 8 4 1,92 4 50 1,70 4 48,00 8,96 9,26 9,85 10,67 306267020002012 30 6267 0200 020 12 I 2,0 0,20 12 4 1,92 4 60 1,70 4 50,00 13,10 13,50 14,37 15,36 306267020002016 30 6267 0200 020 16 I 2,0 0,20 16 4 1,92 4 60 1,70 4 50,00 17,22 17,74 18,88 – Index 306267020002020 30 6267 0200 020 20 I 2,0 0,20 20 4 1,92 4 60 1,70 4 50,00 21,33 21,98 23,40 – 76 CNC TOOLS DIVISION Для получения более подробной информации Вы можете позвонить нам по телефону +49 6203-4039-0 или отправить свой запрос по электронной почте: info@karnasch.tools. For more informations please call +49 6203-4039-0 send a mail to info@karnasch.tools.
