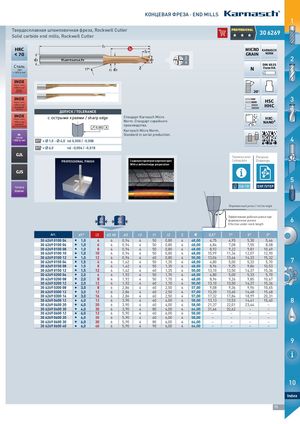

Основной каталог Karnasch 2021 - страница 73

КОНЦЕВАЯ ФРЕЗА · END MILLS 1 Твердосплавная штамповочная фреза, Rockwell Cutter PROFESSIONAL Solid carbide end mills, Rockwell Cutter 30 306269 6269 HRC MICRO KARNASCH < 70 GRAIN NORM Z 4 2 DIN 6535 Сталь steel 17° r2 N Form HA < 1670 Н/мм2 INOX Нерж сталь < 900 Н/мм2 ferritic ФЕРРИТ 20° INOX Нерж сталь HSC 3 > 900 Н/мм2 martensitic HHC куница ДОПУСК / TOLERANCE INOX с острыми краями / sharp edge Стандарт Karnasch Micro HXC- Нерж сталь < 900 Н/мм2 Norm. Стандарт серийного NANO3 austenitic аустенитный производства. 0,002 A Karnasch Micro Norm. NI- Standard in serial production. сплав < 900 N/mm2 d1* =  1,0 -  4,0 tol 0,000 / -0,008 4 d1* =  6,0 tol -0,004 / -0,018 GJL Параметры резки Рисунки PROFESSIONAL FINISH С заданными параметрами закругления краев Cutting data Drawings With a defined edge preparation GJS 5 титана 1248-1251 DXF/STEP titanium Формовочный уклон / Incline angle Эффективная рабочая длина при d2 4 d2 6 формовочном уклоне Effective under-neck length 6 Art. d1* l3 d2 h5 d3 r2 l1 l2 Z € 0,5° 1° 2° 3° 306269010004 30 6269 0100 04 I 1,0 4 4 0,94 4 50 0,80 4 48,00 4,75 4,95 5,30 5,66 306269010006 30 6269 0100 06 I 1,0 6 4 0,94 4 50 0,80 4 48,00 6,84 7,08 7,55 8,08 306269010008 30 6269 0100 08 I 1,0 8 4 0,94 4 50 0,80 4 48,00 8,92 9,22 9,81 10,49 306269010010 30 6269 0100 10 I 1,0 10 4 0,94 4 50 0,80 4 48,00 10,99 11,34 12,07 12,90 306269010012 30 6269 0100 12 I 1,0 12 4 0,94 4 60 0,80 4 50,00 13,06 13,46 14,33 15,32 306269015004 30 6269 0150 04 I 1,5 4 4 1,42 4 50 1,35 4 48,00 4,80 5,00 5,33 5,70 7 306269015008 30 6269 0150 08 I 1,5 8 4 1,42 4 50 1,35 4 48,00 8,96 9,25 9,86 10,53 I MAC 306269015012 30 6269 0150 12 1,5 12 4 1,42 4 60 1,35 4 50,00 13,10 13,50 14,37 15,36 HI 306269020004 30 6269 0200 04 I 2,0 4 4 1,92 4 50 1,70 4 48,00 4,80 5,00 5,33 5,70 NES 306269020008 30 6269 0200 08 I 2,0 8 4 1,92 4 50 1,70 4 48,00 8,96 9,26 9,85 10,67 306269020012 30 6269 0200 12 I 2,0 12 4 1,92 4 60 1,70 4 50,00 13,10 13,50 14,37 15,36 306269030008 30 6269 0300 08 I 3,0 8 6 2,86 4 60 2,50 4 57,00 9,08 9,36 9,96 10,65 306269030012 30 6269 0300 12 I 3,0 12 6 2,86 4 60 2,50 4 57,00 13,20 13,60 14,48 15,48 306269030016 30 6269 0300 16 I 3,0 16 6 2,86 4 60 2,50 4 57,00 17,32 17,84 18,99 20,31 306269040012 30 6269 0400 12 306269040020 30 6269 0400 20 I I 4,0 4,0 12 20 6 6 3,90 3,90 4 4 60 60 4,00 4,00 4 4 58,00 58,00 13,13 21,37 13,53 22,01 14,41 23,44 15,40 – 8 306269040030 30 6269 0400 30 I 4,0 30 6 3,90 4 80 4,00 4 64,00 31,66 32,62 – – 306269060012 30 6269 0600 12 I 6,0 12 6 5,90 4 60 6,00 4 58,00 – – – – 306269060020 30 6269 0600 20 I 6,0 20 6 5,90 4 60 6,00 4 58,00 – – – – OIL 306269060030 30 6269 0600 30 I 6,0 30 6 5,90 4 80 6,00 4 64,00 – – – – 306269060040 30 6269 0600 40 I 6,0 40 6 5,90 4 90 6,00 4 66,00 – – – – 9 10 Index 75
