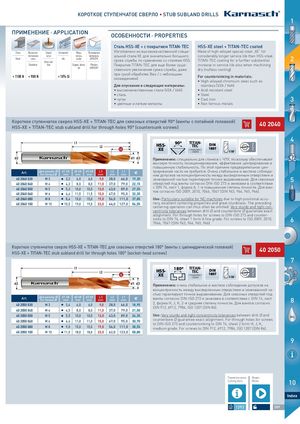

Основной каталог Karnasch 2021 - страница 283

КОРОТКОЕ СТУПЕНЧАТОЕ СВЕРЛО • STUB SUBLAND DRILLS 1 ПРИМЕНЕНИЕ ∙ APPLICATION ОСОБЕННОСТИ ∙ PROPERTIES Сталь HSS-XE + с покрытием TITAN-TEC HSS-XE steel + TITAN-TEC coated Сталь Высокока- Серый Алюминий Медь, Полимерные Изготовлено из высококачественной специ- Made of high-alloyed special steel „XE“ for чественная чугун латунь, материалы альной стали XE для значительно большего considerably longer service life than HSS-steel. Steel сталь Grey cast Alu олово GFK/CFK срока службы по сравнению со сталями HSS. TITAN-TEC coating for a further substantial 2 Stainless iron Copper, brass, Plastics Покрытие TITAN-TEC для еще более суще- increase in service life also when machining tin GRP/CRP ственного увеличения срока службы, даже dry (no/less cooling) при сухой обработке (без / с небольшим < 1100 N < 900 N > 10% Si For countersinking in materials: охлаждением) • High-alloyed  chromium steel such as Для опускания в следующие материалы: stainless (V2A / V4A) • высококачественные стали (V2A / V4A) •A  cid resistant steel • сталь • Steel • чугун •C  ast iron 3 • цветные и легкие металлы •N  on ferrous metals Короткое ступенчатое сверло HSS-XE + TITAN-TEC для сквозных отверстий 90° (винты с потайной головкой) HSS-XE + TITAN-TEC stub subland drill for through holes 90° (countersunk screws) 40 402040 2040 l1 90º TITAN- 4 HSS- TEC DIN Z l2 l3 XE с покрытием / 1897 2 coated 118° d2 d1 d3 Применение: специально для станков с ЧПУ, поскольку обеспечивает высокую точность позиционирования, эффективное центрирование и повышенную стабильность. По этой причине предварительное цен- Art. Для резьбы  d1 h8 d2 h8 d3 h8 L3 L2 L1 € трирование часто не требуется. Очень стабильное и жесткое соблюде- For thread  mm mm mm mm mm mm ние допусков на концентричность между высверленным отверстием и 402040030 40 2040 030 402040040 40 2040 040 M3 M4 I 3,2 I 4,3 6,0 8,0 6,0 8,0 9,0 11,0 28,0 37,0 66,0 79,0 19,30 22,15 зенкованной частью гарантируют точное выравнивание. Для сквозных отверстий под винты согласно DIN-ISO 273 и зенковки в соответствии 5 402040050 40 2040 050 M5 I 5,3 10,0 10,0 13,0 43,0 89,0 27,55 с DIN 74, лист 1, форма A, 1-я повышенная степень точности. Для вин- тов согласно ISO 2009, 2010, 7046, 7047 (DIN 963, 964, 965, 966). 402040060 40 2040 060 M6 I 6,4 11,5 11,5 15,0 47,0 95,0 32,35 402040080 40 2040 080 M8 I 8,4 15,0 15,0 19,0 56,0 111,0 37,80 Use: Particulary suitable for NC machines due to high positional accu- 402040100 40 2040 100 M 10 I 10,5 19,0 19,0 23,0 64,0 127,0 56,55 racy, excellent centering properties and great sturdiness. The preceding centering operation can thus often be omitted. Very sturdy and tight con- centricity tolerances between drill  and counterbore  guarantee exact allignment. For through holes for screws to DIN-ISO 273 and counter- sinks to DIN 74, sheet 1 form A fine grade. For screws to ISO 2009, 2010, 7046, 7047 (DIN 963, 964, 965, 966) 6 Короткое ступенчатое сверло HSS-XE + TITAN-TEC для сквозных отверстий 180° (винты с цилиндрической головкой) HSS-XE + TITAN-TEC stub subland drill for through holes 180° (socket-head screws) 402050 40 2050 7 l1 180º TITAN- DIN Z MAC l2 HSS- TEC HI l3 XE с покрытием / 1897 2 NES coated 118° d2 d1 d3 Применение: очень стабильное и жесткое соблюдение допусков на концентричность между высверленным отверстием и зенкованной ча- стью гарантируют точное выравнивание. Для сквозных отверстий под Art. Для резьбы  d1 h8 d2 h8 d3 h8 L3 L2 L1 винты согласно DIN-ISO 273 и зенковки в соответствии с DIN 74, лист 402050030 For thread  mm I 3,4 mm mm mm mm mm € 2, форма H, J, K, 2-я средняя степень точности. Для винтов согласно 8 40 2050 030 M3 6,0 6,0 9,0 28,0 66,0 18,95 DIN 912, 6912, 7984, ISO 1207 (DIN 84). 402050040 40 2050 040 M4 I 4,5 8,0 8,0 11,0 37,0 79,0 21,50 402050050 40 2050 050 M5 I 5,5 10,0 10,0 13,0 43,0 89,0 26,35 Use: Very sturdy and tight concentricity tolerances between drill  and OIL 402050060 40 2050 060 M6 I 6,6 11,0 11,0 15,0 47,0 95,0 30,70 counterbore  guarantee exact allignment. For through holes for screws to DIN-ISO 273 and countersinking to DIN 74, sheet 2 form H, J, K, 402050080 40 2050 080 M8 I 9,0 15,0 15,0 19,0 56,0 111,0 38,55 medium grade. For screws to DIN 912, 6912, 7984, ISO 1207 (DIN 84). 402050100 40 2050 100 M 10 I 11,0 18,0 18,0 23,0 62,0 123,0 58,80 9 Параметры резки Видео Cutting data Movie 10 Index 1393 289
