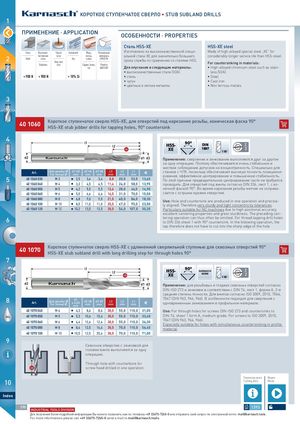

Основной каталог Karnasch 2021 - страница 284

КОРОТКОЕ СТУПЕНЧАТОЕ СВЕРЛО • STUB SUBLAND DRILLS 1 ПРИМЕНЕНИЕ ∙ APPLICATION ОСОБЕННОСТИ ∙ PROPERTIES Сталь HSS-XE HSS-XE steel Сталь Высокока- Серый Алюминий Медь, Полимерные Изготовлено из высококачественной специ- Made of high-alloyed special steel „XE“ for чественная чугун латунь, материалы альной стали XE для значительно большего considerably longer service life than HSS-steel. 2 Steel сталь Grey cast Alu олово GFK/CFK срока службы по сравнению со сталями HSS. For countersinking in materials: Stainless iron Copper, brass, Plastics tin GRP/CRP Для опускания в следующие материалы: • High-alloyed chromium steel such as stain- •в  ысококачественные стали (V2A) less (V2A) < 900 N < 900 N > 10% Si • сталь • Steel • чугун • Cast iron • цветные и легкие металлы • Non ferrous metals 3 Короткое ступенчатое сверло HSS-XE, для отверстий под нарезание резьбы, коническая фаска 90° 40 401060 1060 HSS-XE stub jobber drills for tapping holes, 90° countersink 4 l1 90º l2 HSS- DIN Z l3 XE 1897 2 118° d2 d1 d3 Применение: сверление и зенкование выполняются друг за другом за одну операцию. Поэтому обеспечивается очень стабильное и жесткое соблюдение допусков на концентричность. Специально для Art. Для резьбы  d1 h8 d2 h8 d3 h8 L3 L2 L1 € станков с ЧПУ, поскольку обеспечивает высокую точность позициони- For thread  mm mm mm mm mm mm рования, эффективное центрирование и повышенную стабильность. 5 401060030 40 1060 030 401060040 40 1060 040 M3 M4 I 2,5 I 3,3 3,4 4,5 3,4 4,5 8,8 11,4 20,0 24,0 52,0 58,0 13,65 13,95 По этой причине предварительное центрирование часто не требуется проводить. Для отверстий под винты согласно DIN 336, лист 1, с ко- 401060050 40 1060 050 M5 I 4,2 5,5 5,5 13,6 28,0 66,0 14,90 нечной фаской 90°. Во время нарезания резьбы метчик не соприка- 401060060 40 1060 060 M6 I 5,0 6,6 6,6 16,5 31,0 70,0 15,50 сается с острыми краями отверстия. 401060080 40 1060 080 M8 I 6,8 9,0 9,0 21,0 40,0 84,0 18,30 Use: Hole and countersink are produced in one operation and precise- 401060100 40 1060 100 M 10 I 8,5 11,0 11,0 25,5 47,0 95,0 23,50 ly aligned. Therefore very sturdy and tight concentricity tolerances. 401060120 40 1060 120 M 12 I 10,2 13,5 13,5 30,0 54,0 107,0 30,20 Particulary suitable for NC machines due to high positional accuracy, excellent centering properties and great sturdiness. The preceding cen- tering operation can thus often be omitted. For thread tapping drill holes 6 to DIN 336 sheet 1 with 90° countersink. In the following operation, the tap therefore does not have to cut into the sharp edge of the hole Короткое ступенчатое сверло HSS-XE с удлиненной сверлильной ступенью для сквозных отверстий 90° 40 401070 1070 HSS-XE stub subland drill with long drilling step for through holes 90° 7 NE S l1 90º Z l2 HSS- KARNASCH MACHI l3 XE NORM 2 118° d2 d1 d3 Применение: для резьбовых и гладких сквозных отверстий согласно DIN-ISO 273 и зенковки в соответствии с DIN 74, лист 1, форма A, 2-я средняя степень точности. Для винтов согласно ISO 2009, 2010, 7046, 7047 (DIN 963, 964, 966). В особенности подходит для сверления с 8 Art. Для резьбы  For thread  d1 ± 0,05 d2 h8 mm d3 h9 mm L3 mm L2 mm L1 mm € одновременным зенкованием в профильном материале. mm 40 1070 040 401070040 M4 I 4,3 8,6 8,6 30,0 55,0 110,0 31,05 Use: For through holes for screws DIN-ISO 273 and countersinks to OIL 40 1070 050 401070050 M5 I 5,3 10,4 10,4 30,0 55,0 110,0 33,40 DIN 74, sheet 1 form A, medium grade. For screws to ISO 2009, 2010, 40 1070 060 M6 I 6,4 12,4 12,4 30,0 55,0 110,0 36,30 7047 (DIN 963, 964, 966). 401070060 Especially suitable for holes with simultaneous countersinking in profile 40 1070 080 401070080 M8 I 8,4 12,5 16,4 30,0 70,0 110,0 56,40 material. 40 1070 100 401070100 M 10 I 10,5 12,5 20,4 30,0 70,0 110,0 71,00 9 Сквозное отверстие с зенковкой для головки винта выполняется за одну операцию. Through hole with counterbore for l3 screw head drilled in one operation. Параметры резки Видео 10 Cutting data Movie Index 290 1393 INDUSTRIAL TOOLS DIVISION Для получения более подробной информации Вы можете позвонить нам по телефону +49 33675-7265-0 или отправить свой запрос по электронной почте: mail@karnasch.tools. For more informations please call +49 33675-7265-0 send a mail to mail@karnasch.tools.
