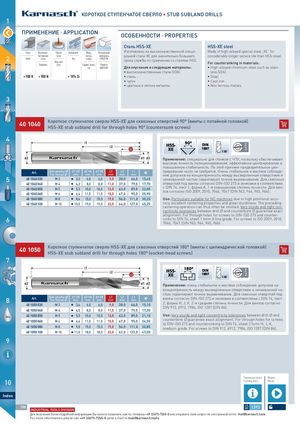

КОРОТКОЕ СТУПЕНЧАТОЕ СВЕРЛО • STUB SUBLAND DRILLS 1 ПРИМЕНЕНИЕ ∙ APPLICATION ОСОБЕННОСТИ ∙ PROPERTIES Сталь HSS-XE HSS-XE steel Сталь Высокока- Серый Алюминий Медь, Полимерные Изготовлено из высококачественной специ- Made of high-alloyed special steel „XE“ for чественная чугун латунь, материалы альной стали XE для значительно большего considerably longer service life than HSS-steel. 2 Steel сталь Grey cast Alu олово GFK/CFK срока службы по сравнению со сталями HSS. For countersinking in materials: Stainless iron Copper, brass, Plastics tin GRP/CRP Для опускания в следующие материалы: • High-alloyed chromium steel such as stain- •в  ысококачественные стали (V2A) less (V2A) < 900 N < 900 N > 10% Si • сталь • Steel • чугун • Cast iron • цветные и легкие металлы • Non ferrous metals 3 Короткое ступенчатое сверло HSS-XE для сквозных отверстий 90° (винты с потайной головкой) 40 401040 1040 HSS-XE stub subland drill for through holes 90° (countersunk screws) 4 l1 90º HSS- DIN Z l2 l3 XE 1897 2 118° d2 d1 d3 Применение: специально для станков с ЧПУ, поскольку обеспечивает высокую точность позиционирования, эффективное центрирование и повышенную стабильность. По этой причине предварительное цен- Art. Для резьбы  d1 h8 d2 h8 d3 h8 L3 L2 L1 € трирование часто не требуется. Очень стабильное и жесткое соблюде- For thread  mm mm mm mm mm mm ние допусков на концентричность между высверленным отверстием и 5 401040030 40 1040 030 401040040 40 1040 040 M3 M4 I 3,2 I 4,3 6,0 8,0 6,0 8,0 9,0 11,0 28,0 37,0 66,0 79,0 15,45 17,70 зенкованной частью гарантируют точное выравнивание. Для сквозных отверстий под винты согласно DIN-ISO 273 и зенковки в соответствии 401040050 40 1040 050 M5 I 5,3 10,0 10,0 13,0 43,0 89,0 22,05 с DIN 74, лист 1, форма A, 1-я повышенная степень точности. Для вин- тов согласно ISO 2009, 2010, 7046, 7047 (DIN 963, 964, 965, 966). 401040060 40 1040 060 M6 I 6,4 11,5 11,5 15,0 47,0 95,0 25,90 401040080 40 1040 080 M8 I 8,4 15,0 15,0 19,0 56,0 111,0 30,25 Use: Particulary suitable for NC machines due to high positional accu- 401040100 40 1040 100 M 10 I 10,5 19,0 19,0 23,0 64,0 127,0 45,25 racy, excellent centering properties and great sturdiness. The preceding centering operation can thus often be omitted. Very sturdy and tight con- centricity tolerances between drill  and counterbore  guarantee exact allignment. For through holes for screws to DIN-ISO 273 and counter- 6 sinks to DIN 74, sheet 1 form A fine grade. For screws to ISO 2009, 2010, 7046, 7047 (DIN 963, 964, 965, 966) Короткое ступенчатое сверло HSS-XE для сквозных отверстий 180° (винты с цилиндрической головкой) 401050 40 1050 HSS-XE stub subland drill for through holes 180° (socket-head screws) 7 S l1 180º NE HSS- DIN Z l2 MACHI l3 XE 1897 2 118° d2 d1 d3 Применение: очень стабильное и жесткое соблюдение допусков на концентричность между высверленным отверстием и зенкованной ча- стью гарантируют точное выравнивание. Для сквозных отверстий под Art. Для резьбы  d1 h8 d2 h8 d3 h8 L3 L2 L1 винты согласно DIN-ISO 273 и зенковки в соответствии с DIN 74, лист 8 401050030 For thread  mm I 3,4 mm mm mm mm mm € 2, форма H, J, K, 2-я средняя степень точности. Для винтов согласно 40 1050 030 M3 6,0 6,0 9,0 28,0 66,0 15,15 DIN 912, 6912, 7984, ISO 1207 (DIN 84). 401050040 40 105­­0 040 M4 I 4,5 8,0 8,0 11,0 37,0 79,0 17,20 OIL 401050050 40 1050 050 M5 I 5,5 10,0 10,0 13,0 43,0 89,0 21,10 Use: Very sturdy and tight concentricity tolerances between drill  and 401050060 40 1050 060 M6 I 6,6 11,0 11,0 15,0 47,0 95,0 24,55 counterbore  guarantee exact allignment. For through holes for screws to DIN-ISO 273 and countersinking to DIN 74, sheet 2 form H, J, K, 401050080 40 1050 080 M8 I 9,0 15,0 15,0 19,0 56,0 111,0 30,85 medium grade. For screws to DIN 912, 6912, 7984, ISO 1207 (DIN 84). 401050100 40 1050 100 M 10 I 11,0 18,0 18,0 23,0 62,0 123,0 47,05 9 Параметры резки Видео 10 Cutting data Movie Index 288 1393 INDUSTRIAL TOOLS DIVISION Для получения более подробной информации Вы можете позвонить нам по телефону +49 33675-7265-0 или отправить свой запрос по электронной почте: mail@karnasch.tools. For more informations please call +49 33675-7265-0 send a mail to mail@karnasch.tools.
