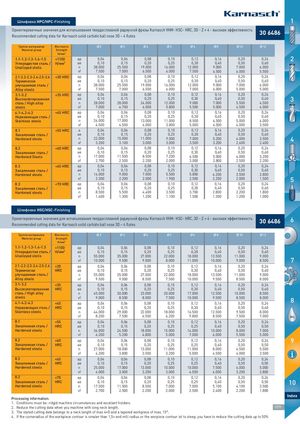

Шлифовка HPC/HPC-Finishing 1 Ориентировочные значения для использования твердосплавной радиусной фрезы Karnasch VHM- HSC- HRC, 3D - Z = 4 - высокая эффективностьRecommended cutting data for Karnasch solid carbide ball nose 3D – 4 flutes30 664486 Группа материалов Жесткость  2  3  4  5  6  8  10  12 Material group Strength Н/мм2 1.1-1.2-1.3-1.4-1.5 <1100 ap 0,04 0,06 0,08 0,10 0,12 0,16 0,20 0,24 2 Углеродистая сталь / Н/мм2 ae 0,10 0,15 0,20 0,25 0,30 0,40 0,50 0,60 Unalloyed stells n 38.000 25.500 19.000 16.000 12.000 9.000 7.000 6.000 vf 7.500 7.000 6.500 6.000 7.500 6.500 6.000 5.500 2.1-2.2-2.3-2.4-2.5-2.6 <30 HRC ap 0,04 0,06 0,08 0,10 0,12 0,16 0,20 0,24 Термически ae 0,10 0,15 0,20 0,25 0,30 0,40 0,50 0,60 улучшаемая сталь / n 38.000 25.500 19.000 16.000 12.000 9.000 7.000 6.000 Alloy steels vf 7.500 7.000 6.500 6.000 7.000 6.000 5.000 5.000 3.1-3.2 <35 HRC ap 0,04 0,06 0,08 0,10 0,12 0,16 0,20 0,24 Высоколегированная ae 0,10 0,15 0,20 0,25 0,30 0,40 0,50 0,60 3 сталь / High alloy n 28.000 28.000 24.000 12.000 9.000 7.000 5.500 4.500 steels vf 7.000 6.700 6.000 5.800 5.500 5.000 4.500 4.000 4.1-4.2-4.3 <45 HRC ap 0,04 0,06 0,08 0,10 0,12 0,16 0,20 0,24 Нержавеющая сталь / ae 0,10 0,15 0,20 0,25 0,30 0,40 0,50 0,60 Stainless steels n 26.000 17.000 13.000 11.000 8.500 6.500 5.000 4.000 vf 4.500 4.500 4.000 3.800 5.000 4.500 4.000 3.500 8.1 <55 HRC a 0,04 0,06 0,08 0,10 0,12 0,16 0,20 0,24 Закаленная сталь / ae 0,10 0,15 0,20 0,25 0,30 0,40 0,50 0,60 Hardened steels n 22.000 15.000 11.000 9.000 7.000 5.200 4.000 3.500vf3.2003.1003.0003.0003.5003.2002.6002.4004 8.2 <60 HRC ap 0,04 0,06 0,08 0,10 0,12 0,16 0,20 0,24 Закаленная сталь / ae 0,10 0,15 0,20 0,25 0,30 0,40 0,50 0,60 Hardened Steels n 17.000 11.500 8.500 7.200 6.500 5.000 4.000 3.200 vf 2.700 2.500 2.200 2.000 3.000 2.800 2.500 2.200 8.3 <65 HRC ap 0,04 0,06 0,08 0,10 0,12 0,16 0,20 0,24 Закаленная сталь / ae 0,10 0,15 0,20 0,25 0,30 0,40 0,50 0,60 Hardened steels n 14.000 9.000 7.000 5.500 5.800 4.200 3.500 2.800 vf 2.300 2.200 2.000 1.900 2.500 2.200 2.000 1.500 5 8.3 <70 HRC ap 0,04 0,06 0,08 0,10 0,12 0,16 0,20 0,24 Закаленная сталь / ae 0,10 0,15 0,20 0,25 0,30 0,40 0,50 0,60 Hardened steels n 8.500 5.500 4.400 3.500 3.700 2.800 2.200 1.800 vf 1.400 1.300 1.200 1.100 1.500 1.300 1.200 1.000 Шлифовка HSC/HSC-Finishing Ориентировочные значения для использования твердосплавной радиусной фрезы Karnasch VHM- HSC- HRC, 3D - Z = 4 - высокая эффективностьRecommended cutting data for Karnasch solid carbide ball nose 3D – 4 flutes30 6644866 Группа материалов Жесткость  2  3  4  5  6  8  10  12 Material group Strength Н/мм2 1.1-1.2-1.3-1.4-1.5 <1100 ap 0,04 0,06 0,08 0,10 0,12 0,16 0,20 0,24 Углеродистая сталь / Н/мм2 ae 0,10 0,15 0,20 0,25 0,30 0,40 0,50 0,60 Unalloyed stells n 55.000 35.000 27.000 22.000 18.000 13.500 11.000 9.000 vf 10.000 9.500 9.000 8.000 11.000 10.000 9.000 8.500 7 2.1-2.2-2.3-2.4-2.5-2.6 <30 ap 0,04 0,06 0,08 0,10 0,12 0,16 0,20 0,24 Термически HRC ae 0,10 0,15 0,20 0,25 0,30 0,40 0,50 0,60 MAC улучшаемая сталь / n 55.000 35.000 27.000 22.000 18.000 13.500 11.000 9.000 Alloy steels vf 9.500 9.000 8.500 7.500 10.000 9.500 8.500 8.000 3.1-3.2 <35 ap 0,04 0,06 0,08 0,10 0,12 0,16 0,20 0,24 Высоколегированная HRC ae 0,10 0,15 0,20 0,25 0,30 0,40 0,50 0,60 сталь / High alloy n 45.000 30.000 23.000 20.000 17.000 12.500 10.000 8.500 steels4.1-4.2-4.3 vf 9.000 8.500 8.000 7.500 10.000 9.500 8.500 8.000<45ap0,040,060,080,100,120,160,200,248 Нержавеющая сталь / HRC ae 0,10 0,15 0,20 0,25 0,30 0,40 0,50 0,60 Stainless steels n 44.000 29.000 22.000 18.000 16.500 12.500 9.500 8.000 vf 8.200 7.500 6.500 6.200 9.800 8.500 7.500 7.000 OIL 8.1 <55 ap 0,04 0,06 0,08 0,10 0,12 0,16 0,20 0,24 Закаленная сталь / HRC ae 0,10 0,15 0,20 0,25 0,25 0,40 0,50 0,50 Hardened steels n 36.000 24.500 18.000 15.000 14.000 10.000 8.000 7.000 vf 6.200 5.200 4.800 5.000 7.000 6.000 5.500 5.000 8.2 <60 ap 0,04 0,06 0,08 0,10 0,12 0,16 0,20 0,24 9 Закаленная сталь / HRC ae 0,10 0,15 0,20 0,25 0,25 0,40 0,50 0,50 Hardened steels n 27.000 18.000 13.000 11.000 11.000 8.000 6.500 5.500 vf 4.200 3.800 3.500 3.200 5.000 4.500 4.000 3.500 8.3 <65 ap 0,04 0,06 0,08 0,10 0,12 0,16 0,20 0,24 Закаленная сталь / HRC ae 0,10 0,15 0,20 0,25 0,25 0,40 0,50 0,50 Hardened steels n 25.000 17.000 13.000 10.000 10.000 7.500 6.000 5.000 vf 4.000 3.500 3.200 3.000 4.500 4.000 3.200 2.800 8.3 <70 ap 0,04 0,06 0,08 0,10 0,12 0,16 0,20 0,24 Закаленная сталь / HRC ae 0,10 0,15 0,20 0,25 0,25 0,40 0,50 0,50 10 Hardened steels n 17.500 11.500 8.500 7.000 7.000 5.100 4.100 3.500 vf 2.700 2.500 2.200 2.000 2.500 2.400 2.200 1.800 Index Processing information: 1. Conditions must be: ridgid machine circumstances and excellent holders. 2. Reduce the cutting data when you machine with long neck length. 1271 3. The stated cutting date belongs to a neck length of max 4×D and a tapered workpiece of max. 15°. 4. If the corneradius of the workpiece contour is smaler than 1,5× end mill radius or the worpiece contour ist to steep, you have to reduce the cutting data up to 50% HINES
