Основной каталог Karnasch 2021 - страница 1249

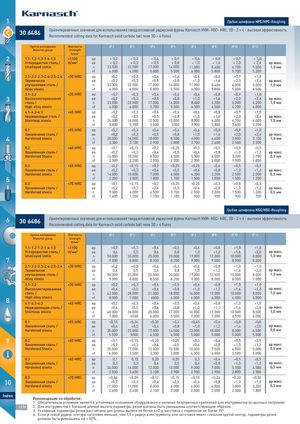

1 Грубая шлифовка HPC/HPC-Roughing 30 664486 Ориентировочные значения для использования твердосплавной радиусной фрезы Karnasch VHM- HSC- HRC, 3D - Z = 4 - высокая эффективностьRecommended cutting data for Karnasch solid carbide ball nose 3D – 4 flutes Группа материалов Жесткость  2  3  4  5  6  8  10  12 Material group Strength Н/мм2 2 1.1-1.2-1.3-1.4-1.5 <1100 ap < 0,2 < 0,3 < 0,4 < 0,5 < 0,6 < 0,8 < 0,9 < 1,0 Углеродистая сталь / Н/мм2 ae < 0,2 < 0,3 < 0,5 < 0,8 < 1,0 < 1,6 < 2,0 < 2,4 ap макс. Unalloyed stells n 33.500 22.500 17.000 14.000 11.000 8.400 6.700 5.500 1,0 мм vf 6.000 6.000 5.800 5.500 6.000 5.800 5.700 5.200 2.1-2.2-2.3-2.4-2.5-2.6 <30 HRC ap <0,2 <0,3 <0,4 <0,6 <0,6 <0,8 <0,9 <1,0 Термически ae <0,2 <0,3 <0,5 <0,8 <1,0 <1,6 <2,0 <2,4 ap макс. улучшаемая сталь / n 33.300 22.500 17.000 14.000 11.000 8.400 6.000 5.000 1,0 мм Alloy steels vf 6.000 6.000 5.800 5.500 6.000 5.800 5.000 4.500 3.1-3.2 <35 HRC ap <0,2 <0,3 <0,4 <0,6 <0,6 <0,8 <0,9 <1,0 3 Высоколегированная ae <0,2 <0,3 <0,5 <0,8 <1,0 <1,6 <2,0 <2,4 ap макс. сталь / n 33.000 22.500 17.000 14.000 8.400 6.300 5.000 4.200 1,0 мм High alloy steels vf 6.000 6.000 5.700 5.500 4.500 4.500 4.200 4.000 4.1-4.2-4.3 <45 HRC ap <0,2 <0,3 <0,4 <0,6 <0,6 <0,8 <0,9 <1,0 Нержавеющая сталь / ae <0,2 <0,3 <0,5 <0,8 <1,0 <1,6 <2,0 <2,4 ap макс. Stainless steels n 24.000 16.000 12.000 10.000 8.000 6.000 4.700 4.000 1,0 мм vf 3.800 3.700 3.500 3300 3.900 3.800 3.600 3.200 8.1 <55 HRC ap <0,2 <0,3 <0,4 <0,6 <0,6 <0,8 <0,9 <1,0 Закаленная сталь / ae <0,2 <0,3 <0,5 <0,8 <1,0 <1,6 <2,0 <2,4 ap макс. 4 Hardened steels n 20.000 14.000 10.000 8.500 6.000 4.600 3.800 3.100 1,0 мм vf 3.300 3.100 2.900 2.800 2.700 2.600 2.500 2.300 8.2 <60 HRC ap <0,1 <0,15 <0,2 <0,25 <0,3 <0,5 <0,5 <0,5 Закаленная сталь / ae <0,2 <0,3 <0,4 <0,5 <0,6 <0,8 <1,0 <1,2 ap макс. Hardened Steels n 16.000 10.500 8.000 6.500 5.000 4.000 3.200 2.700 0,5 мм vf 2.500 2.200 2.000 2.000 2.000 2.000 1.900 1.800 8.3 <65 HRC ap <0,2 <0,15 <0,2 <0,25 <0,25 <0,6 <0,5 <0,5 Закаленная сталь / ae <0,2 <0,3 <0,4 <0,5 <0,6 <0,8 <1,0 <1,2 ap макс. Hardened steels n 14.000 10.000 7.000 6.000 4.200 3.200 2.500 2.000 0,5 мм 5 vf 2.200 2.000 1.800 1.700 1.500 1.500 1.500 1.200 8.3 <70 HRC ap <0,1 <0,15 <0,2 <0,25 <0,25 <0,3 <0,5 <0,5 Закаленная сталь / ae <0,2 <0,3 <0,4 <0,5 <0,6 <0,8 <1,0 <1,2 ap макс. Hardened steels n 9.000 6.000 4.500 3.700 2.500 2.000 1.500 1.200 0,5 мм vf 1.400 1.200 1.100 1.100 900 900 900 700 Грубая шлифовка HSC/HSC-Roughing 6 30 664486 Ориентировочные значения для использования твердосплавной радиусной фрезы Karnasch VHM- HSC- HRC, 3D - Z = 4 - высокая эффективностьRecommended cutting data for Karnasch solid carbide ball nose 3D – 4 flutes Группа материалов Жесткость  2  3  4  5  6  8  10  12 Material group Strength Н/мм2 1.1-1.2-1.3-1.4-1.5 <1100 ap <0,2 <0,3 <0,4 <0,5 <0,6 <0,8 <1,0 <1,0 Углеродистая сталь / Н/мм2 ae 0,4 0,5 0,6 0,8 1,0 <1,2 <1,6 <2,0 ap макс. Unalloyed stells n 50.000 33.000 25.000 20.000 17.000 12.000 10.000 8.000 1,0 мм 7 vf 9.000 8.800 8.500 8.200 9.000 9.000 8.500 8.000 2.1-2.2-2.3-2.4-2.5-2.6 <30 HRC ap <0,2 <0,3 <0,4 <0,5 <0,6 <0,8 <1,0 <1,0 NES Термически ae 0,4 0,5 0,6 0,8 1,0 <1,2 <1,6 <2,0 ap макс. улучшаемая сталь / n 50.000 33.000 25.000 20.000 17.000 12.500 10.000 8.000 1,0 мм Alloy steels vf 9.000 8.800 8.500 8.200 9.000 8.000 8.000 7.000 3.1-3.2 <35 HRC ap <0,2 <0,3 <0,4 <0,5 <0,6 <0,8 <1,0 <1,0 Высоколегированная ae <0,4 <0,5 <0,6 <0,8 <1,0 <1,2 <1,6 <2,0 ap макс. сталь / n 42.000 28.000 21.000 18.000 16.000 12.000 10.000 8.000 1,0 мм 8 High alloy steels4.1-4.2-4.3 vf 8.000 7.000 6000 6.000 6.000 6.000 6.000 6.000<45 HRCap<0,2<0,3<0,4<0,5<0,6<0,8<1,0<1,0 Нержавеющая сталь / ae <0,4 <0,5 <0,6 <0,8 <1,0 <1,2 <1,6 <2,0 ap макс. Stainless steels n 40.000 26.000 20.000 17.000 16.000 12.000 10.000 8.000 1,0 мм OIL vf 7.000 6500 6.000 5.500 7.000 7.000 6.500 6.000 8.1 <55 HRC ap <0,15 <0,24 <0,30 <0,4 <0,45 <0,6 <0,8 <0,8 Закаленная сталь / ae <0,4 <0,5 <0,6 <0,8 <1,0 <1,2 <1,6 <2,0 ap макс. Hardened steels n 35.000 23.000 17.000 14.500 13.000 10.000 8.000 6.500 0,8 мм vf 5.500 5000 4.500 4.500 5.000 5.000 5.000 5.000 9 8.2 <60 HRC ap <0,1 <0,15 <0,20 <0,25 <0,3 <0,4 <0,5 <0,5 Закаленная сталь / ae <0,2 <0,3 <0,4 <0,5 <0,6 <0,8 <1,0 <1,2 ap макс. Hardened Steels n 25.000 17.000 12.000 10.500 10.000 7.500 6.000 5.000 0,5 мм vf 4.000 3.500 3.300 3.000 4.000 4.000 3.500 3.000 8.3 <65 HRC ap 0,1 0,15 0,20 0,25 0,3 <0,4 <0,5 <0,5 Закаленная сталь / ae 0,2 0,3 0,4 0,5 0,6 <0,8 <1,0 <1,2 ap макс. Hardened steels n 24.000 16.000 12.000 10.000 9.000 7.000 5.500 4.500 0,5 мм vf 3.500 3.400 3.100 2.900 2.900 2.900 2.800 2.500 8.3 <70 HRC ap <0,06 <0,09 <0,12 <0,15 <0,18 <0,24 <0,30 <0,30 10 Закаленная сталь /Hardened steels ae <0,2 <0,3 <0,4 <0,5 <0,6 <0,8 <1,0 <1,2 ap макс.n17.00011.0008.0006.0006.0004.8003.8003.2000,3 мм vf 2.600 2.400 2.100 2.000 2.000 2.000 2.000 1.800 Index Рекомендации по обработке: 1. Обязательным условием является устойчивое положение оборудования и наличие безупречных креплений для инструментов (усадочных патронов). 1270 2. Для инструментов с большой длиной вылета параметры резки должны быть уменьшены соответствующим образом. 3. Указанные параметры резки рассчитаны для длины вылета не более 4×D и заготовок с перекосом не более 15°. 4. Если угловой радиус контура заготовки меньше, чем 1,5 х радиуса инструмента, или заготовки имеет слишком крутой контур, параметры резки должны быть уменьшены на ≈ 50%. MACHI
