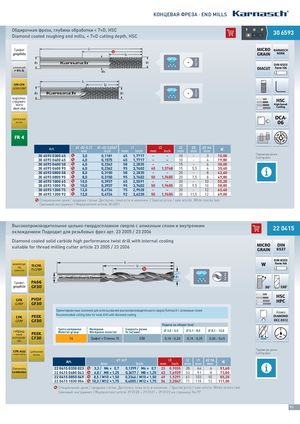

Каталог микроинструмента Karnasch 2021 - страница 93

КОНЦЕВАЯ ФРЕЗА · END MILLS Обдирочная фреза, глубина обработки < 7×D, HSC T O P Diamond coated roughing end mills, < 7×D cutting depth, HSC 306593 30 6593 Графит MICRO KARNASCH graphite GRAIN NORM Z 0 DIN 6535 алюминий > 6% Si DIACUT Form HA GFK-CFK GFRP-CFRP Z 0 коротко- стружеч- HSC ного High-Speed- Cutting short chip ЦИРКОНИЙ DCA- ZIRCONIA 06 FR 4 Art. d1 +0/-0,12 d1 +0/-0,0047 l1 l3 l2 d3 d2 h6 € mm Inch mm Inch mm Inch mm mm mm Параметры резки 30 6593 0300 45 306593030045 % 3,0 0,1181 45 1,7717 – – 10 – 3 15,00 Cutting data 30 6593 0400 45 306593040045 % 4,0 0,1575 45 1,7717 – – 10 – 4 19,80 30 6593 0600 58 306593060058 % 6,0 0,2362 58 2,2835 – – 15 – 6 30,00 30 6593 0600 95 306593060095 % 6,0 0,2362 95 3,7402 40 1,5748 15 5,5 6 35,40 30 6593 0800 58 306593080058 % 8,0 0,3150 58 2,2835 – – 20 – 8 42,60 30 6593 0800 95 306593080095 % 8,0 0,3150 95 3,7402 50 1,9685 20 7,5 8 49,80 30 6593 1000 65 306593100065 % 10,0 0,3937 65 2,5591 – – 20 – 10 55,20 30 6593 1000 95 306593100095 % 10,0 0,3937 95 3,7402 50 1,9685 20 9,5 10 58,80 30 6593 1200 75 306593120075 % 12,0 0,4724 75 2,9528 – – 20 – 12 65,40 30 6593 1200 92 306593120092 % 12,0 0,4724 92 3,6220 50 1,9685 20 11,5 12 69,00 % Специальная цена / продажа статьи. Доступно, пока есть в наличии. / Special price / sale article. While stocks last. Сменный инструмент / Replacement article 30 6591 Высокопроизводительное цельно-твердосплавное сверло с алмазным слоем и внутренним охлаждением Подходит для резьбовых фрез арт. 23 2005 / 23 2006 22 220415 0415 Diamond coated solid carbide high performance twist drill with internal cooling suitable for thread milling cutter article 23 2005 / 23 2006 MICRO DIN GRAIN 6537 DIN 6535 l1 компози- ты TI-CFK l2 W Form HA COMPOSITES TI-CFRP Z d1 d2 2 Графит PA66 graphite GF30 30° 130° HSC GFK PVDF HPC GFRP GF30 Ориентировочные значения для использования высокопроизводительного сверла Karnasch с алмазным слоем Алмаз Recommended cutting data for twist drill with diamond coating CFK PEEK DIAMOND CFRP GF30 DCC 0312 Подача на оборот (мм) Группа материалов Материал Скорость резки гибрид-  3,0 - 5,0  5,1 - 8,0  8,1 - 12,0 Material group Workpiece material Vc (м/мин) ные PEEK материа- CF30 14 Графит < Степень 10 250 0,10 - 0,20 0,15 - 0,25 0,30 - 0,45 лы Параметры резки CFK-ALU ЦИРКОНИЙ композиты ZIRCONIA Cutting data Art. d1 m7 l3 l2 l1 d2 h6 € mm Inch mm Inch mm mm mm Ламинаты 2204150330023 22 0415 0330 023 % 3,3 / M4 × 0,7 0,1299 / M4 × 0,7 23 0,9055 28 66 6 51,60 Laminates 22 0415 0680 043 2204150680043 % 6,8 / M8 × 1,25 0,2677 / M8 × 1,25 43 1,6929 53 91 8 73,80 2204150850049 22 0415 0850 049 % 8,5 / M10 × 1,50 0,3346 / M10 × 1,50 49 1,9291 61 103 10 85,20 22 0415 1030 056 2204151030056 % 10,3 / M12 × 1,75 0,4055 / M12 × 1,75 56 2,2047 71 118 12 111,00 % Специальная цена / продажа статьи. Доступно, пока есть в наличии. / Special price / sale article. While stocks last. Сменный инструмент / Replacement article 29 0120 + 29 0121 + 29 0122 на странице 94-97 93
