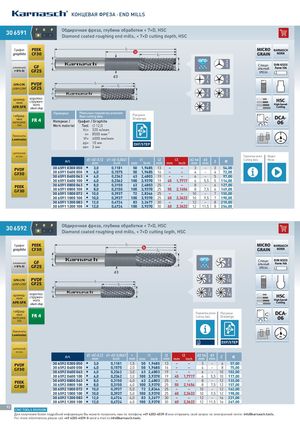

Каталог микроинструмента Karnasch 2021 - страница 92

КОНЦЕВАЯ ФРЕЗА · END MILLS
T O P Обдирочная фреза, глубина обработки < 7×D, HSC
306591
30 6591 Diamond coated roughing end mills, < 7×D cutting depth, HSC
Графит PEEK l1 MICRO KARNASCH
graphite CF30 l2 GRAIN NORM

d2 d1
Z
3 Специ- DIN 6535
алюминий GF альный Form HA
> 6% Si GF25 SPECIAL
d3 Z Z
4 5
GFK-CFK PVDF l1
l2
GFRP-CFRP GF25 Z Z
d2 d1 6 7
арамид- коротко- HSC
ным стружеч-
ного Z High-Speed-
AFK-SFK short chip 8
Cutting
Проверка Реальные параметры резания
гибрид- Real cutting data Рисунки
ные FR 4 Drawings DCA-
материа- Материал / Графит / Graphite 06
лы Work material Tool  12,0
Vc= 320 м/мин
Ламинаты n= 8500 мин-1
Laminates Vf= 4000 мм/мин
ap= 10 мм DXF/STEP
ae= 3 мм
ЦИРКОНИЙ
ZIRCONIA Параметры резки Видео
Art. d1 +0/-0,12 d1 +0/-0,0047 l1 l2 l3 d2 h6 d3 Z € Cutting data Movie
mm Inch mm Inch mm mm Inch mm mm
30 6591 0300 050
3065910300050 I 3,0 0,1181 50 1,9685 13 – – 3 – 3 54,00
PVDF I
30 6591 0400 050
3065910400050 4,0 0,1575 50 1,9685 16 – – 4 – 4 72,00
GF30 I
30 6591 0600 063
3065910600063 6,0 0,2362 63 2,4803 19 – – 6 – 5 97,00
30 6591 0600 100
3065910600100 I 6,0 0,2362 100 3,9370 19 45 1,7717 6 5,5 5 114,00
30 6591 0800 063
3065910800063 I 8,0 0,3150 63 2,4803 25 – – 8 – 6 127,00
PEEK I
30 6591 0800 100
3065910800100 8,0 0,3150 100 3,9370 25 55 2,1654 8 7,5 6 149,00
GF30 I 10,0
30 6591 1000 072
3065911000072 0,3937 72 2,8346 25 – – 10 – 7 155,00
30 6591 1000 100
3065911000100 I 10,0 0,3937 100 3,9370 25 60 2,3622 10 9,5 7 190,00
30 6591 1200 083
3065911200083 I 12,0 0,4724 83 3,2677 30 – – 12 – 8 210,00
30 6591 1200 100
3065911200100 I 12,0 0,4724 100 3,9370 30 60 2,3622 12 11,5 8 254,00

T O P Обдирочная фреза, глубина обработки < 7×D, HSC
30 6592
306592 Diamond coated roughing end mills, < 7×D cutting legth, HSC
Графит PEEK l1 MICRO KARNASCH
graphite CF30 l2 GRAIN NORM

d2 d1 Z DIN 6535
Специ-
алюминий GF 6 альный Form HA
> 6% Si GF25 SPECIAL
d3
Z Z
GFK-CFK PVDF l1 8 10
GFRP-CFRP GF25 l2
d2 d1
Z Z
арамид- коротко- 12 16 HSC
ным стружеч-
ного High-Speed-
AFK-SFK short chip Cutting

гибрид-
ные FR 4
Параметры резки Рисунки DCA-
Cutting data Drawings
материа-
лы
06
Ламинаты
Laminates
DXF/STEP
ЦИРКОНИЙ
ZIRCONIA
Art. d1 +0/-0,12 d1 +0/-0,0047 r l1 l2 l3 d2 h6 d3 Z €
mm Inch mm mm Inch mm mm Inch mm mm
30 6592 0300 050
3065920300050 I 3,0 0,1181 1,5 50 1,9685 13 – – 3 – 6 57,00
PVDF I
30 6592 0400 050
3065920400050 4,0 0,1575 2,0 50 1,9685 16 – – 4 – 8 75,00
GF30 I
30 6592 0600 063
3065920600063 6,0 0,2362 3,0 63 2,4803 19 – – 6 – 10 102,00
30 6592 0600 100
3065920600100 I 6,0 0,2362 3,0 100 3,9370 19 45 1,7717 6 5,5 10 117,00
30 6592 0800 063
3065920800063 I 8,0 0,3150 4,0 63 2,4803 25 – – 8 – 12 133,00
PEEK I
30 6592 0800 100
3065920800100 8,0 0,3150 4,0 100 3,9370 25 55 2,1654 8 7,5 12 157,00
GF30 I 10,0
30 6592 1000 072
3065921000072 0,3937 5,0 72 2,8346 25 – – 10 – 12 162,00
30 6592 1000 100
3065921000100 I 10,0 0,3937 5,0 100 3,9370 25 60 2,3622 10 9,5 12 198,00
30 6592 1200 083
3065921200083 I 12,0 0,4724 6,0 83 3,2677 30 – – 12 – 16 221,00
30 6592 1200 100
3065921200100 I 12,0 0,4724 6,0 100 3,9370 30 60 2,3622 12 11,5 16 267,00
92
