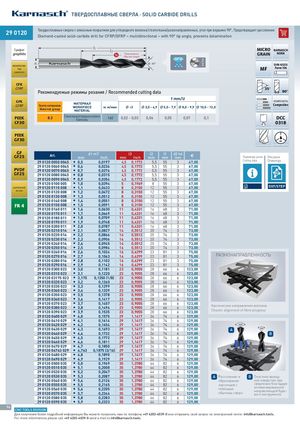

Каталог микроинструмента Karnasch 2021 - страница 94

ТВЕРДОСПЛАВНЫЕ СВЕРЛА · SOLID CARBIDE DRILLS Твердосплавные сверла с алмазным покрытием для углеродного волокна/стеклоткани/разнонаправленные, угол при вершине 90°, Предотвращает расслоение 29 290120 0120 Diamond-coated solid-carbide drill for CFRP/GFRP – mulitdirectional – with 90° tip angle, prevents delamination Графит l1 MICRO KARNASCH l2 graphite Полезная длина Effective length GRAIN NORM Z d2 d1 90° 2 DIN 6535 компози- ты COMPOSITES MF Form HA CFK CFRP 35° Рекомендуемые режимы резания / Recommended cutting data 90° f mm/U композиты GFK МАТЕРИАЛ Composites GFRP Группа материалов WORKPIECE vc м/мин  <3  3,0 - 4,9  5,0 - 7,9  8,0 - 9,9  10,0 - 12,0 Material group MATERIAL Стеклоткань/углеродное волокно PEEK 8.3 Композиты 160 0,02 - 0,03 0,04 0,05 0,07 0,1 DCC CF30 0318 PEEK GF30 GF d1 m7 l3 l2 l1 d2 h6 GF25 Art. € Параметры резки Рисунки mm Inch mm Inch mm mm mm I 0,5 Cutting data Drawings 29 0120 0050 0045 29012000500045 0,0197 4,5 0,1772 5,5 55 3 67,00 29 0120 0060 0045 29012000600045 I 0,6 0,0236 4,5 0,1772 5,5 55 3 67,00 PVDF 29 0120 0070 0045 29012000700045 I 0,7 0,0276 4,5 0,1772 5,5 55 3 67,00 GF25 29 0120 0080 0045 29012000800045 I 0,8 0,0315 4,5 0,1772 5,5 55 3 67,00 29 0120 0090 0045 29012000900045 I 0,9 0,0354 4,5 0,1772 5,5 55 3 67,00 29 0120 0100 005 2901200100005 I 1,0 0,0394 5 0,1969 8 55 3 67,00 ЦИРКОНИЙ 29 0120 0110 008 2901200110008 I 1,1 0,0433 8 0,3150 12 55 3 67,00 DXF/STEP ZIRCONIA 29 0120 0120 008 2901200120008 I 1,2 0,0472 8 0,3150 12 55 3 67,00 29 0120 0130 008 2901200130008 I 1,3 0,0512 8 0,3150 12 55 3 67,00 29 0120 0140 008 2901200140008 I 1,4 0,0551 8 0,3150 12 55 3 67,00 29 0120 0150 008 2901200150008 I 1,5 0,0591 8 0,3150 12 55 3 67,00 FR 4 I 1,6 29 0120 0160 011 2901200160011 0,0630 11 0,4331 16 68 3 71,00 29 0120 0170 011 2901200170011 I 1,7 0,0669 11 0,4331 16 68 3 71,00 29 0120 0180 011 2901200180011 I 1,8 0,0709 11 0,4331 16 68 3 71,00 29 0120 0190 011 2901200190011 I 1,9 0,0748 11 0,4331 16 68 3 71,00 29 0120 0200 011 2901200200011 I 2,0 0,0787 11 0,4331 16 68 3 71,00 29 0120 0210 014 2901200210014 I 2,1 0,0827 14 0,5512 20 74 3 73,00 29 0120 0220 014 2901200220014 I 2,2 0,0866 14 0,5512 20 74 3 73,00 29 0120 0230 014 2901200230014 I 2,3 0,0906 14 0,5512 20 74 3 73,00 29 0120 0240 014 2901200240014 I 2,4 0,0945 14 0,5512 20 74 3 73,00 29 0120 0250 014 2901200250014 I 2,5 0,0984 14 0,5512 20 74 3 73,00 29 0120 0260 016 2901200260016 I 2,6 0,1024 16 0,6299 23 81 3 75,00 29 0120 0270 016 2901200270016 I 2,7 0,1063 16 0,6299 23 81 3 75,00 РАЗНОНАПРАВЛЕННОСТЬ 29 0120 0280 016 2901200280016 I 2,8 0,1102 16 0,6299 23 81 3 75,00 29 0120 0290 016 2901200290016 I 2,9 0,1142 16 0,6299 23 81 3 75,00 29 0120 0300 023 2901200300023 I 3,0 0,1181 23 0,9055 28 66 6 123,00 29 0120 0310 023 2901200310023 I 3,1 0,1220 23 0,9055 28 66 6 123,00 29 0120 03175 023 29012003175023 I 3,175 0,1250 (1/8) 23 0,9055 28 66 6 123,00 29 0120 0320 023 2901200320023 I 3,2 0,1260 23 0,9055 28 66 6 123,00 29 0120 0330 023 2901200330023 I 3,3 0,1299 23 0,9055 28 66 6 123,00 29 0120 0340 023 2901200340023 I 3,4 0,1339 23 0,9055 28 66 6 123,00 29 0120 0350 023 2901200350023 I 3,5 0,1378 23 0,9055 28 66 6 123,00 29 0120 0360 023 2901200360023 I 3,6 0,1417 23 0,9055 28 66 6 123,00 29 0120 0370 023 2901200370023 I 3,7 0,1457 23 0,9055 28 66 6 123,00 I 3,8 Хаотическое направление волокна 29 0120 0380 023 2901200380023 0,1496 23 0,9055 28 66 6 123,00 I 3,9 Chaotic alignment of fibre progress 29 0120 0390 023 2901200390023 0,1535 23 0,9055 28 66 6 123,00 29 0120 0400 029 2901200400029 I 4,0 0,1575 29 1,1417 36 74 6 129,00 29 0120 0410 029 2901200410029 I 4,1 0,1614 29 1,1417 36 74 6 129,00 29 0120 0420 029 2901200420029 I 4,2 0,1654 29 1,1417 36 74 6 129,00 140° 29 0120 0430 029 2901200430029 I 4,3 0,1693 29 1,1417 36 74 6 129,00 A 90° 29 0120 0440 029 2901200440029 I 4,4 0,1732 29 1,1417 36 74 6 129,00 B 29 0120 0450 029 2901200450029 I 4,5 0,1772 29 1,1417 36 74 6 129,00 29 0120 0460 029 2901200460029 I 4,6 0,1811 29 1,1417 36 74 6 129,00 29 0120 0470 029 2901200470029 I 4,7 0,1850 29 1,1417 36 74 6 129,00 29 0120 04763 029 29012004763029 I 4,763 0,1875 (3/16) 29 1,1417 36 74 6 129,00 29 0120 0480 029 2901200480029 I 4,8 0,1890 29 1,1417 36 74 6 129,00 29 0120 0490 029 2901200490029 I 4,9 0,1929 29 1,1417 36 74 6 129,00 29 0120 0500 035 2901200500035 I 5,0 0,1969 35 1,3780 44 82 6 129,00 29 0120 0510 035 2901200510035 I 5,1 0,2008 35 1,3780 44 82 6 129,00 29 0120 0520 035 2901200520035 I 5,2 0,2047 35 1,3780 44 82 6 129,00 29 0120 0530 035 2901200530035 I 5,3 0,2087 35 1,3780 44 82 6 129,00 A Расслоение и B Очистное выход- 29 0120 0540 035 2901200540035 I 5,4 0,2126 35 1,3780 44 82 6 129,00 образование ное отверстие при 29 0120 0550 035 2901200550035 I 5,5 0,2165 35 1,3780 44 82 6 129,00 заусенцев с сверлении благодаря I 5,6 помощью оптимизированной 29 0120 0560 035 2901200560035 0,2205 35 1,3780 44 82 6 129,00 направляющей буро- 29 0120 0570 035 2901200570035 I 5,7 0,2244 35 1,3780 44 82 6 129,00 обычных сверл. вого инструмента. 29 0120 0580 035 2901200580035 I 5,8 0,2283 35 1,3780 44 82 6 129,00 29 0120 0590 035 2901200590035 I 5,9 0,2323 35 1,3780 44 82 6 129,00 94 CNC TOOLS DIVISION Для получения более подробной информации Вы можете позвонить нам по телефону +49 6203-4039-0 или отправить свой запрос по электронной почте: info@karnasch.tools. For more informations please call +49 6203-4039-0 send a mail to info@karnasch.tools.
