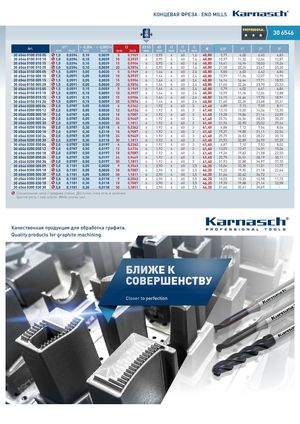

Каталог микроинструмента Karnasch 2021 - страница 77
Навигация
Каталог прямошлифовальные машины Karnasch 2021
Каталог магнитных станков Karnasch 2021
Каталог стоматологического инструмента Karnasch 2021
Основной каталог Karnasch 2021
КОНЦЕВАЯ ФРЕЗА · END MILLS
PROFESSIONAL
d2
6 306546
30 6546
Art. d1* r -0,004 r -0,00016 l3 d2 h5 d3 r2 l1 l2 € 0,5° 1° 2° 3°
mm Inch mm Inch mm Inch mm mm mm mm mm
306546010001005
30 6546 0100 010 05 % 1,0 0,0394 0,10 0,0039 5 0,1969 6 0,95 4 60 1,6 40,80 5,77 6,00 6,40 6,83
306546010001010
30 6546 0100 010 10 % 1,0 0,0394 0,10 0,0039 10 0,3937 6 0,95 4 60 1,6 40,80 10,97 11,32 12,04 12,87
306546010001015
30 6546 0100 010 15 % 1,0 0,0394 0,10 0,0039 15 0,5906 6 0,95 6 60 1,6 40,80 16,41 16,94 18,03 19,26
30 6546 0100 010 20
306546010001020 % 1,0 0,0394 0,10 0,0039 20 0,7874 6 0,95 6 60 1,6 40,80 21,58 22,24 23,67 25,30
306546015000505
30 6546 0150 005 05 % 1,5 0,0591 0,05 0,0020 5 0,1969 6 1,44 4 60 2,4 40,80 5,80 6,03 6,42 6,86
306546015000510
30 6546 0150 005 10 % 1,5 0,0591 0,05 0,0020 10 0,3937 6 1,44 4 60 2,4 40,80 10,99 11,34 12,07 12,90
30 6546 0150 005 15
306546015000515 % 1,5 0,0591 0,05 0,0020 15 0,5906 6 1,44 4 60 2,4 40,80 16,16 16,64 17,71 18,93
30 6546 0150 005 20
306546015000520 % 1,5 0,0591 0,05 0,0020 20 0,7874 6 1,44 6 60 2,4 40,80 21,60 22,26 23,70 25,33
306546015001505
30 6546 0150 015 05 % 1,5 0,0591 0,15 0,0059 5 0,1969 6 1,44 4 60 2,4 40,80 5,79 6,02 6,41 6,84
30 6546 0150 015 10
306546015001510 % 1,5 0,0591 0,15 0,0059 10 0,3937 6 1,44 4 60 2,4 40,80 10,99 11,34 12,06 12,88
30 6546 0150 015 15
306546015001515 % 1,5 0,0591 0,15 0,0059 15 0,5906 6 1,44 4 60 2,4 40,80 16,15 16,64 17,70 18,91
30 6546 0150 015 20
306546015001520 % 1,5 0,0591 0,15 0,0059 20 0,7874 6 1,44 6 60 2,4 40,80 21,60 22,26 23,68 25,31
306546020000506
30 6546 0200 005 06 % 2,0 0,0787 0,05 0,0020 6 0,2362 6 1,92 4 60 3 41,40 6,89 7,13 7,59 8,11
30 6546 0200 005 12
306546020000512 % 2,0 0,0787 0,05 0,0020 12 0,4724 6 1,92 4 60 3 41,40 13,10 13,50 14,36 15,35
30 6546 0200 005 18
306546020000518 % 2,0 0,0787 0,05 0,0020 18 0,7087 6 1,92 4 60 3 41,40 19,28 19,86 21,14 22,59
30 6546 0200 005 24
306546020000524 % 2,0 0,0787 0,05 0,0020 24 0,9449 6 1,92 6 60 3 41,40 25,76 26,54 28,25 30,20
30 6546 0200 005 30
306546020000530 % 2,0 0,0787 0,05 0,0020 30 1,1811 6 1,92 6 60 3 41,40 31,94 32,90 35,02 37,44
306546020003006
30 6546 0200 030 06 % 2,0 0,0787 0,30 0,0118 6 0,2362 6 1,92 4 60 3 41,40 6,88 7,12 7,56 8,06
30 6546 0200 030 18
306546020003018 % 2,0 0,0787 0,30 0,0118 18 0,7087 6 1,92 4 60 3 41,40 19,27 19,85 21,11 22,54
30 6546 0200 030 24
306546020003024 % 2,0 0,0787 0,30 0,0118 24 0,9449 6 1,92 6 60 3 41,40 25,75 26,53 28,22 30,15
30 6546 0200 030 30
306546020003030 % 2,0 0,0787 0,30 0,0118 30 1,1811 6 1,92 6 60 3 41,40 31,93 32,89 34,99 37,39
306546020005006
30 6546 0200 050 06 % 2,0 0,0787 0,50 0,0197 6 0,2362 6 1,92 4 60 3 41,40 6,87 7,10 7,53 8,02
30 6546 0200 050 12
306546020005012 % 2,0 0,0787 0,50 0,0197 12 0,4724 6 1,92 4 60 3 41,40 13,09 13,47 14,31 15,26
30 6546 0200 050 18
306546020005018 % 2,0 0,0787 0,50 0,0197 18 0,7087 6 1,92 4 60 3 41,40 19,26 19,83 21,08 22,50
30 6546 0200 050 24
306546020005024 % 2,0 0,0787 0,50 0,0197 24 0,9449 6 1,92 6 60 3 41,40 25,75 26,51 28,19 30,11
30 6546 0200 050 30
306546020005030 % 2,0 0,0787 0,50 0,0197 30 1,1811 6 1,92 6 60 3 41,40 31,93 32,88 34,97 37,35
306546030000509
30 6546 0300 005 09 % 3,0 0,1181 0,05 0,0020 9 0,3543 6 2,90 4 60 3,5 46,20 10,04 10,35 11,01 11,77
30 6546 0300 005 18
306546030000518 % 3,0 0,1181 0,05 0,0020 18 0,7087 6 2,90 4 60 3,5 46,20 19,32 19,90 21,18 22,64
30 6546 0300 005 30
306546030000530 % 3,0 0,1181 0,05 0,0020 30 1,1811 6 2,90 4 60 3,5 46,20 31,66 32,62 34,72 –
306546030003009
30 6546 0300 030 09 % 3,0 0,1181 0,30 0,0118 9 0,3543 6 2,90 4 60 3,5 46,20 10,03 10,33 10,98 11,72
30 6546 0300 030 18
306546030003018 % 3,0 0,1181 0,30 0,0118 18 0,7087 6 2,90 4 60 3,5 46,20 19,30 19,88 21,14 22,58
30 6546 0300 030 30
306546030003030 % 3,0 0,1181 0,30 0,0118 30 1,1811 6 2,90 4 60 3,5 46,20 31,66 32,61 34,69 –
%
Специальная цена / продажа статьи. Доступно, пока есть в наличии.
Special price / sale article. While stocks last.
Качественная продукция для обработка графита.
Quality products for graphite machining.
