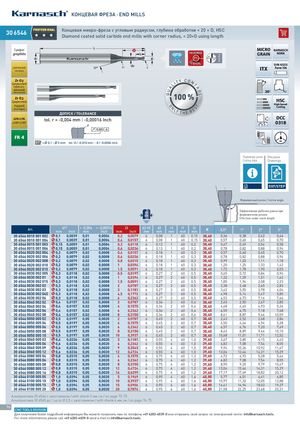

Каталог микроинструмента Karnasch 2021 - страница 76
Навигация
Каталог прямошлифовальные машины Karnasch 2021
Каталог магнитных станков Karnasch 2021
Каталог стоматологического инструмента Karnasch 2021
Основной каталог Karnasch 2021
КОНЦЕВАЯ ФРЕЗА · END MILLS
PROFESSIONAL Концевая микро-фреза с угловым радиусом, глубина обработки < 20 × D, HSC
306546
30 6546 Diamond coated solid carbide end mills with corner radius, < 20×D using length
Графит MICRO KARNASCH
graphite
Z GRAIN NORM
2
DIN 6535
r2
ЦИРКОНИЙ
ZIRCONIUM ITX Form HA
Zr O2 Y CON
Цирконий IT
прессо- L
T
QUA
ванный
RO
Zircon pressed 30° r
100 %
L
Zr O2
Цирконий HSC
High-Speed-
hipped N Cutting
O
ST
Zircon hipped LY E
ДОПУСК / TOLERANCE THE B
GFK-CFK tol. r = -0,004 mm | -0,00016 Inch DCC
GFRP-CFRP 0318
r
0,003 A
FR 4
d1* = 0,1 - 3 mm tol -0 / -0,010 mm | -0 / -0,0004 Inch
Параметры резки Рисунки
Cutting data Drawings
DXF/STEP
Формовочный уклон / Incline angle
Эффективная рабочая длина при
d2
6 формовочном уклоне
Effective under-neck length
Art. d1* r -0,004 r -0,00016 l3 d2 h5 d3 r2 l1 l2 € 0,5° 1° 2° 3°
mm Inch mm Inch mm Inch mm mm mm mm mm
3065460010001002
30 6546 0010 001 002 % 0,1 0,0039 0,01 0,0004 0,2 0,0079 6 0,08 1 60 0,15 38,40 0,36 0,38 0,42 0,46
3065460010001004
30 6546 0010 001 004 % 0,1 0,0039 0,01 0,0004 0,4 0,0157 6 0,08 1 60 0,15 38,40 0,57 0,60 0,65 0,70
3065460015001003
30 6546 0015 001 003 % 0,15 0,0059 0,01 0,0004 0,3 0,0118 6 0,13 1 60 0,2 38,40 0,47 0,49 0,54 0,58
3065460015001006
30 6546 0015 001 006 % 0,15 0,0059 0,01 0,0004 0,6 0,0236 6 0,13 1 60 0,2 38,40 0,78 0,82 0,88 0,94
3065460020002004
30 6546 0020 002 004 % 0,2 0,0079 0,02 0,0008 0,4 0,0157 6 0,18 1 60 0,3 38,40 0,57 0,60 0,65 0,70
3065460020002006
30 6546 0020 002 006 % 0,2 0,0079 0,02 0,0008 0,6 0,0236 6 0,18 1 60 0,3 38,40 0,78 0,82 0,88 0,94
3065460020002008
30 6546 0020 002 008 % 0,2 0,0079 0,02 0,0008 0,8 0,0315 6 0,18 1 60 0,3 38,40 0,99 1,03 1,11 1,18
3065460020002010
30 6546 0020 002 010 % 0,2 0,0079 0,02 0,0008 1 0,0394 6 0,18 1 60 0,3 38,40 1,20 1,25 1,33 1,42
3065460020002015
30 6546 0020 002 015 % 0,2 0,0079 0,02 0,0008 1,5 0,0591 6 0,18 1 60 0,3 38,40 1,72 1,78 1,90 2,03
3065460030002005
30 6546 0030 002 005 % 0,3 0,0118 0,02 0,0008 0,5 0,0197 6 0,27 2 60 0,5 38,40 0,65 0,72 0,84 0,94
306546003000201
30 6546 0030 002 01 % 0,3 0,0118 0,02 0,0008 1 0,0394 6 0,27 2 60 0,5 38,40 1,32 1,39 1,51 1,62
3065460030002015
30 6546 0030 002 015 % 0,3 0,0118 0,02 0,0008 1,5 0,0591 6 0,27 2 60 0,5 38,40 1,85 1,94 2,08 2,23
306546003000202
30 6546 0030 002 02 % 0,3 0,0118 0,02 0,0008 2 0,0787 6 0,27 2 60 0,5 38,40 2,38 2,48 2,65 2,83
306546003000203
30 6546 0030 002 03 % 0,3 0,0118 0,02 0,0008 3 0,1181 6 0,27 2 60 0,5 38,40 3,42 3,55 3,78 4,04
3065460030002045
30 6546 0030 002 045 % 0,3 0,0118 0,02 0,0008 4,5 0,1772 6 0,27 2 60 0,5 38,40 4,98 5,14 5,47 5,85
306546003000206
30 6546 0030 002 06 % 0,3 0,0118 0,02 0,0008 6 0,2362 6 0,27 2 60 0,5 38,40 6,53 6,73 7,16 7,66
306546004000202
30 6546 0040 002 02 % 0,4 0,0157 0,02 0,0008 2 0,0787 6 0,36 2 60 0,6 38,40 2,40 2,50 2,67 2,85
306546004000204
30 6546 0040 002 04 % 0,4 0,0157 0,02 0,0008 4 0,1575 6 0,36 2 60 0,6 38,40 4,48 4,63 4,93 5,26
306546004000206
30 6546 0040 002 06 % 0,4 0,0157 0,02 0,0008 6 0,2362 6 0,36 2 60 0,6 38,40 6,55 6,75 7,18 7,68
306546004000208
30 6546 0040 002 08 % 0,4 0,0157 0,02 0,0008 8 0,3150 6 0,36 2 60 0,6 38,40 8,61 8,87 9,44 10,09
306546005000502
30 6546 0050 005 02 % 0,5 0,0197 0,05 0,0020 2 0,0787 6 0,45 2 60 0,7 38,40 2,43 2,52 2,68 2,86
306546005000504
30 6546 0050 005 04 % 0,5 0,0197 0,05 0,0020 4 0,1575 6 0,45 2 60 0,7 38,40 4,50 4,64 4,94 5,28
306546005000506
30 6546 0050 005 06 % 0,5 0,0197 0,05 0,0020 6 0,2362 6 0,45 2 60 0,7 38,40 6,57 6,76 7,20 7,69
306546005000508
30 6546 0050 005 08 % 0,5 0,0197 0,05 0,0020 8 0,3150 6 0,45 2 60 0,7 38,40 8,63 8,89 9,46 10,10
306546005000510
30 6546 0050 005 10 % 0,5 0,0197 0,05 0,0020 10 0,3937 6 0,45 2 60 0,7 38,40 10,68 11,01 11,71 12,52
306546006000503
30 6546 0060 005 03 % 0,6 0,0236 0,05 0,0020 3 0,1181 6 0,55 4 60 1,0 39,60 3,67 3,85 4,15 4,43
306546006000506
30 6546 0060 005 06 % 0,6 0,0236 0,05 0,0020 6 0,2362 6 0,55 4 60 1,0 39,60 6,82 7,08 7,54 8,05
306546006000509
30 6546 0060 005 09 % 0,6 0,0236 0,05 0,0020 9 0,3543 6 0,55 4 60 1,0 39,60 9,94 10,26 10,92 11,67
306546006000512
30 6546 0060 005 12 % 0,6 0,0236 0,05 0,0020 12 0,4724 6 0,55 4 60 1,0 39,60 13,04 13,44 14,31 15,29
306546008000504
30 6546 0080 005 04 % 0,8 0,0315 0,05 0,0020 4 0,1575 6 0,75 4 60 1,2 39,60 4,72 4,93 5,28 5,64
306546008000506
30 6546 0080 005 06 % 0,8 0,0315 0,05 0,0020 6 0,2362 6 0,75 4 60 1,2 39,60 6,82 7,08 7,54 8,05
306546008000508
30 6546 0080 005 08 % 0,8 0,0315 0,05 0,0020 8 0,3150 6 0,75 4 60 1,2 39,60 8,90 9,20 9,79 10,47
306546008000512
30 6546 0080 005 12 % 0,8 0,0315 0,05 0,0020 12 0,4724 6 0,75 4 60 1,2 39,60 13,04 13,44 14,31 15,29
306546008000516
30 6546 0080 005 16 % 0,8 0,0315 0,05 0,0020 16 0,6299 6 0,75 4 60 1,2 39,60 17,17 17,69 18,82 20,12
306546010000505
30 6546 0100 005 05 % 1,0 0,0394 0,05 0,0020 5 0,1969 6 0,95 4 60 1,6 40,80 5,77 6,01 6,41 6,85
306546010000510
30 6546 0100 005 10 % 1,0 0,0394 0,05 0,0020 10 0,3937 6 0,95 4 60 1,6 40,80 10,97 11,32 12,05 12,88
306546010000515
30 6546 0100 005 15 % 1,0 0,0394 0,05 0,0020 15 0,5906 6 0,95 6 60 1,6 40,80 16,41 16,94 18,03 19,27
306546010000520
30 6546 0100 005 20 % 1,0 0,0394 0,05 0,0020 20 0,7874 6 0,95 6 60 1,6 40,80 21,58 22,25 23,68 25,31
Альтернатива 30 6544 с хвостовиком / with shank 3 мм см / on page 72-73
Альтернатива 30 6545 до / up to 2,0 с хвостовиком / with shank 4 мм см / on page 74-75
76
CNC TOOLS DIVISION
Для получения более подробной информации Вы можете позвонить нам по телефону +49 6203-4039-0 или отправить свой запрос по электронной почте: info@karnasch.tools.
For more informations please call +49 6203-4039-0 send a mail to info@karnasch.tools.
