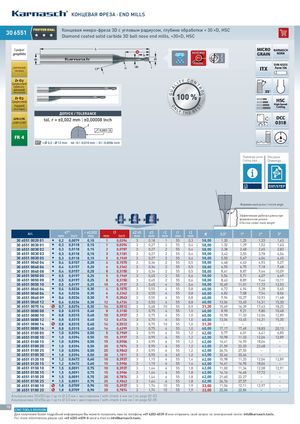

Каталог микроинструмента Karnasch 2021 - страница 78

КОНЦЕВАЯ ФРЕЗА · END MILLS PROFESSIONAL Концевая микро-фреза 3D с угловым радиусом, глубина обработки < 30 ×D, HSC 306551 30 6551 Diamond coated solid carbide 3D ball nose end mills, <30×D, HSC Графит MICRO KARNASCH graphite Z GRAIN NORM 2 DIN 6535 ЦИРКОНИЙ ZIRCONIUM r2 ITX Form HA Zr O2 Y CON Цирконий IT прессо- L T QUA ванный RO Zircon pressed 35° 100 % L Zr O2 Цирконий HSC High-Speed- hipped N Cutting O ST Zircon hipped LY E ДОПУСК / TOLERANCE THE B GFK-CFK tol. r = ±0,002 mm | ±0,00008 Inch DCC GFRP-CFRP 0318 r 0,003 A FR 4 d1* =  0,2 -  12 mm tol -0 / -0,010 mm | -0 / -0,0004 Inch Параметры резки Рисунки Cutting data Drawings DXF/STEP Формовочный уклон / Incline angle Эффективная рабочая длина при d2 d2 d2 3 4 6 формовочном уклоне Effective under-neck length Art. d1* r ±0,002 l3 d2 h5 d3 r2 l1 l2 € 0,5° 1° 2° 3° mm Inch mm mm Inch mm mm mm mm mm 306551002001 30 6551 0020 01 I 0,2 0,0079 0,10 1 0,0394 3 0,18 1 55 0,3 58,00 1,20 1,25 1,33 1,43 306551003001 30 6551 0030 01 I 0,3 0,0118 0,15 1 0,0394 3 0,27 2 55 0,4 58,00 1,32 1,39 1,52 1,63 306551003002 30 6551 0030 02 I 0,3 0,0118 0,15 2 0,0787 3 0,27 2 55 0,4 58,00 2,38 2,48 2,65 2,83 306551003003 30 6551 0030 03 I 0,3 0,0118 0,15 3 0,1181 3 0,27 2 55 0,4 58,00 3,42 3,55 3,78 4,04 306551003005 30 6551 0030 05 I 0,3 0,0118 0,15 5 0,1969 3 0,27 2 55 0,4 58,00 5,50 5,67 6,04 6,45 306551004004 30 6551 0040 04 I 0,4 0,0157 0,20 4 0,1575 3 0,36 2 55 0,5 58,00 4,48 4,63 4,93 5,27 306551004006 30 6551 0040 06 I 0,4 0,0157 0,20 6 0,2362 3 0,36 2 55 0,5 58,00 6,55 6,75 7,18 7,68 306551004008 30 6551 0040 08 I 0,4 0,0157 0,20 8 0,3150 3 0,36 2 55 0,5 58,00 8,61 8,87 9,44 10,09 306551005005 30 6551 0050 05 I 0,5 0,0197 0,25 5 0,1969 3 0,45 2 55 0,6 58,00 5,54 5,71 6,07 6,49 306551005008 30 6551 0050 08 I 0,5 0,0197 0,25 8 0,3150 3 0,45 2 55 0,6 58,00 8,63 8,89 9,46 10,11 306551005010 30 6551 0050 10 I 0,5 0,0197 0,25 10 0,3937 3 0,45 4 55 0,6 58,00 10,69 11,01 11,72 12,53 306551006004 30 6551 0060 04 I 0,6 0,0236 0,30 4 0,1575 3 0,55 4 55 0,8 60,00 4,72 4,94 5,28 5,65 306551006006 30 6551 0060 06 I 0,6 0,0236 0,30 6 0,2362 3 0,55 4 55 0,8 60,00 6,82 7,08 7,54 8,06 306551006009 30 6551 0060 09 I 0,6 0,0236 0,30 9 0,3543 3 0,55 4 55 0,8 60,00 9,94 10,27 10,93 11,68 306551006012 30 6551 0060 12 I 0,6 0,0236 0,30 12 0,4724 3 0,55 4 55 0,8 60,00 13,04 13,45 14,31 15,30 306551007014 30 6551 0070 14 % 0,7 0,0276 0,35 14 0,5512 3 0,68 10 55 0,9 31,20 15,69 16,39 17,43 18,25 306551008008 30 6551 0080 08 I 0,8 0,0315 0,40 8 0,3150 3 0,75 4 55 1,0 60,00 8,90 9,21 9,80 10,48 306551008010 30 6551 0080 10 I 0,8 0,0315 0,40 10 0,3937 3 0,75 4 55 1,0 60,00 10,98 11,33 12,06 12,89 306551008012 30 6551 0080 12 I 0,8 0,0315 0,40 12 0,4724 3 0,75 4 55 1,0 60,00 13,04 13,45 14,31 15,30 306551008014 30 6551 0080 14 % 0,8 0,0315 0,40 14 0,5512 3 0,75 10 55 1,0 31,20 – – – – 306551008016 30 6551 0080 16 I 0,8 0,0315 0,40 16 0,6299 3 0,75 4 55 1,0 60,00 17,17 17,69 18,83 20,13 306551010005 30 6551 0100 05 I 1,0 0,0394 0,50 5 0,1969 3 0,95 4 55 1,2 62,00 5,77 6,01 6,41 6,85 306551010010 30 6551 0100 10 I 1,0 0,0394 0,50 10 0,3937 3 0,95 4 55 1,2 62,00 10,98 11,33 12,06 12,89 306551010015 30 6551 0100 15 I 1,0 0,0394 0,50 15 0,5906 3 0,95 6 55 1,2 62,00 16,41 16,95 18,04 – 306551010020 30 6551 0100 20 I 1,0 0,0394 0,50 20 0,7874 3 0,95 6 55 1,2 62,00 21,59 22,25 23,68 – 306551010025 30 6551 0100 25 I 1,0 0,0394 0,50 25 0,9843 3 0,95 6 55 1,2 62,00 26,74 27,55 – – 306551010030 30 6551 0100 30 I 1,0 0,0394 0,50 30 1,1811 3 0,95 6 65 1,2 63,00 32,46 33,44 – – 306551012010 30 6551 0120 10 I 1,2 0,0472 0,60 10 0,3937 3 1,15 4 55 1,4 62,00 10,98 11,33 12,06 12,89 306551012015 30 6551 0120 15 I 1,2 0,0472 0,60 15 0,5906 3 1,15 6 55 1,4 62,00 16,41 16,95 18,04 – 306551015010 30 6551 0150 10 I 1,5 0,0591 0,75 10 0,3937 3 1,44 4 55 1,8 62,00 11,00 11,34 12,08 12,91 306551015015 30 6551 0150 15 I 1,5 0,0591 0,75 15 0,5906 3 1,44 4 55 1,8 62,00 16,16 16,65 17,72 – 306551015020 30 6551 0150 20 I 1,5 0,0591 0,75 20 0,7874 3 1,44 6 55 1,8 62,00 21,60 22,27 – – 306551015025 30 6551 0150 25 I 1,5 0,0591 0,75 25 0,9843 3 1,44 6 55 1,8 62,00 26,76 27,57 – – 306551018010 30 6551 0180 10 % 1,8 0,0709 0,90 10 0,3937 3 1,74 10 55 1,9 33,00 11,56 12,11 12,97 – 306551018020 30 6551 0180 20 % 1,8 0,0709 0,90 20 0,7874 3 1,74 10 55 1,9 33,00 22,06 22,84 – – Альтернатива 30 6553 до / up to  2,0 мм с хвостовиком / with shank 4 мм см / on page 82-83 Альтернатива 30 6554 до / up to  3,0 мм с хвостовиком / with shank 6 мм см / on page 82-85 78 CNC TOOLS DIVISION Для получения более подробной информации Вы можете позвонить нам по телефону +49 6203-4039-0 или отправить свой запрос по электронной почте: info@karnasch.tools. For more informations please call +49 6203-4039-0 send a mail to info@karnasch.tools.
