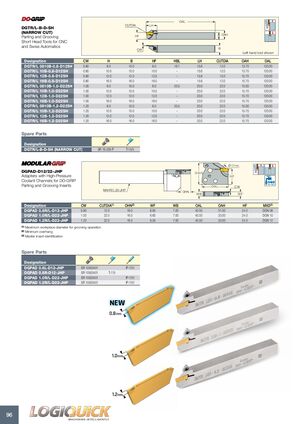

DGTR/L-B-D-SH (УЗКИЙ РЕЗ)

Державки отрезки и нарезания канавок с коротким хвостовиком для ЧПУ и токарных автоматов швейцарского типа

Обозначение CW H B HF HBL LH CUTDIA OAH OAL
DGTR/L 0810B-0.8-D12SH 0.80 8.0 10.0 8.0 16.1 15.6 12.0 13.70 120.00
DGTR/L 10B-0.8-D12SH 0.80 10.0 10.0 10.0 - 15.6 12.0 13.70 120.00
DGTR/L 12B-0.8-D12SH 0.80 12.0 12.0 12.0 - 15.6 12.0 15.70 120.00
DGTR/L 16B-0.8-D12SH 0.80 16.0 16.0 16.0 - 15.6 12.0 15.70 120.00
DGTR/L 0810B-1.0-D22SH 1.00 8.0 10.0 8.0 20.5 20.0 22.0 15.00 120.00
DGTR/L 10B-1.0-D22SH 1.00 10.0 10.0 10.0 - 20.0 22.0 15.70 120.00
DGTR/L 12B-1.0-D22SH 1.00 12.0 12.0 12.0 - 20.0 22.0 15.70 120.00
DGTR/L 16B-1.0-D22SH 1.00 16.0 16.0 16.0 - 20.0 22.0 15.70 120.00
DGTR/L 0810B-1.2-D22SH 1.20 8.0 10.0 8.0 20.5 20.0 22.0 15.00 120.00
DGTR/L 10B-1.2-D22SH 1.20 10.0 10.0 10.0 - 20.0 22.0 15.70 120.00
DGTR/L 12B-1.2-D22SH 1.20 12.0 12.0 12.0 - 20.0 22.0 15.70 120.00
DGTR/L 16B-1.2-D22SH 1.20 16.0 16.0 16.0 - 20.0 22.0 15.70 120.00

Запасные части

Обозначение
DGTR/L-B-D-SH (УЗКИЙ РЕЗ) SR 16-236 P T-15/5

DGPAD-D12/22-JHP

Переходники с каналами высокого давления смазывающе-охлаждающей жидкости для пластин DO-GRIP отрезки и нарезания канавок

Обозначение CW CUTDIA(1) OHN(2) WF WB OAL OAH HF MIID(3)
DGPAD 0.8R/L-D12-JHP 0.80 12.0 16.0 6.65 7.00 40.50 31.00 24.0 DGN 08
DGPAD 1.0R/L-D22-JHP 1.00 22.0 16.0 6.60 7.00 40.50 33.00 24.0 DGN 10
DGPAD 1.2R/L-D22-JHP 1.20 22.0 16.0 6.50 7.00 40.50 33.00 24.0 DGN 12
  • (1) Максимальный диаметр заготовки для операции нарезания канавок
  • (2) Минимальный вылет
  • (3) Идентификация базовой пластины

Запасные части

Обозначение
DGPAD 0.8L-D12-JHP SR 10500401 IP-7/51
DGPAD 0.8R-D12-JHP SR 10500401 T-7/5
DGPAD 1.0R/L-D22-JHP SR 10500401 IP-7/51
DGPAD 1.2R/L-D22-JHP SR 10500401 IP-7/51
