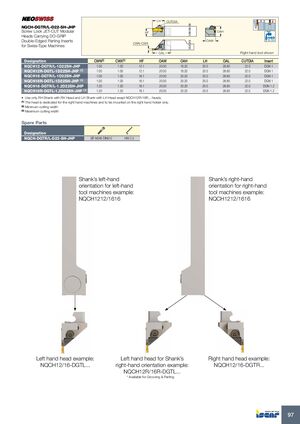

NQCH-DGTR/L-D22-SH-JHP
Модульные головки с винтовым замком JET-CUT, несущие двусторонние пластины DO-GRIP отрезки для токарных автоматов швейцарского типа
| Обозначение | CWN(2) | CWX(3) | HF | OAW | OAH | LH | OAL | CUTDIA | Пластина |
|---|---|---|---|---|---|---|---|---|---|
| NQCH12-DGTR/L-1D22SH-JHP | 1.00 | 1.00 | 12.1 | 20.00 | 16.20 | 20.0 | 28.80 | 22.0 | DGN 1 |
| NQCH12R-DGTL-1D22SH-JHP (1) | 1.00 | 1.00 | 12.1 | 20.00 | 16.20 | 20.0 | 28.80 | 22.0 | DGN 1 |
| NQCH16-DGTR/L-1D22SH-JHP | 1.00 | 1.00 | 16.1 | 20.00 | 20.20 | 20.0 | 28.80 | 22.0 | DGN 1 |
| NQCH16R-DGTL-1D22SH-JHP (1) | 1.00 | 1.00 | 16.1 | 20.00 | 20.20 | 20.0 | 28.80 | 22.0 | DGN 1 |
| NQCH16-DGTR/L-1.2D22SH-JHP | 1.20 | 1.20 | 16.1 | 20.00 | 20.20 | 20.0 | 28.80 | 22.0 | DGN 1.2 |
| NQCH16R-DGTL-1.2D22SH-JHP (1) | 1.20 | 1.20 | 16.1 | 20.00 | 20.20 | 20.0 | 28.80 | 22.0 | DGN 1.2 |
- Используйте только правую державку с правой головкой и левую державку с левой головкой, кроме головок NQCH12R/16R...
- (1) Головка предназначена для правомашинных автоматов и должна устанавливаться только на правую державку.
- (2) Минимальная ширина резания
- (3) Максимальная ширина резания
Запасные части
| Обозначение | ||
|---|---|---|
| NQCH-DGTR/L-D22-SH-JHP | SR M3X8 DIN912 | HW 2.5 |
Ориентация хвостовика левой державки для машин с левой ориентацией, пример: NQCH1212/1616
Ориентация хвостовика правой державки для машин с правой ориентацией, пример: NQCH1212/1616
Пример левой головки: NQCH12/16-DGTL...
Левая головка для ориентации хвостовика правой державки, пример: NQCH12R/16R-DGTL...
Пример правой головки: NQCH12/16-DGTR...
- * Доступна для нарезания канавок и отрезки
