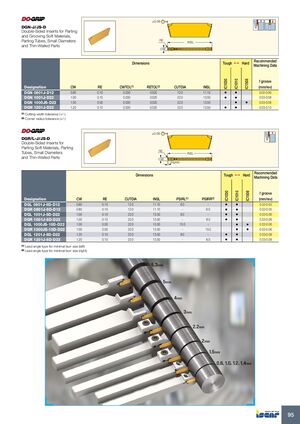

DGN-J/JS-D
Двусторонние пластины для отрезки и нарезания канавок мягких материалов, отрезки труб, малых диаметров и тонкостенных деталей
| Обозначение | CW | RE | CWTOL(1) | RETOL(2) | CUTDIA | INSL | f groove (мм/об) | ||
|---|---|---|---|---|---|---|---|---|---|
| DGN 0801J-D12 | 0.80 | 0.10 | 0.030 | 0.020 | 12.0 | 11.10 | • | • | 0.02-0.06 |
| DGN 1001J-D22 | 1.00 | 0.10 | 0.030 | 0.020 | 22.0 | 13.50 | • | • | 0.03-0.08 |
| DGN 1000JS-D22 | 1.00 | 0.00 | 0.030 | 0.020 | 22.0 | 13.50 | • | 0.03-0.08 | |
| DGN 1201J-D22 | 1.20 | 0.10 | 0.030 | 0.020 | 22.0 | 13.50 | • | • | 0.03-0.10 |
- (1) Допуск ширины резания (+/-)
- (2) Допуск радиуса при вершине (+/-)
DGR/L-J/JS-D
Двусторонние пластины для отрезки мягких материалов, отрезки труб, малых диаметров и тонкостенных деталей
| Обозначение | CW | RE | CUTDIA | INSL | PSIRL(1) | PSIRR(2) | f groove (мм/об) | ||
|---|---|---|---|---|---|---|---|---|---|
| DGL 0801J-6D-D12 | 0.80 | 0.10 | 12.0 | 11.10 | 6.0 | - | • | • | 0.02-0.05 |
| DGR 0801J-6D-D12 | 0.80 | 0.10 | 12.0 | 11.10 | - | 6.0 | • | • | 0.02-0.05 |
| DGL 1001J-8D-D22 | 1.00 | 0.10 | 22.0 | 13.50 | 8.0 | - | • | • | 0.02-0.06 |
| DGR 1001J-8D-D22 | 1.00 | 0.10 | 22.0 | 13.50 | - | 8.0 | • | • | 0.02-0.06 |
| DGL 1000JS-15D-D22 | 1.00 | 0.00 | 22.0 | 13.50 | 15.0 | - | • | 0.02-0.06 | |
| DGR 1000JS-15D-D22 | 1.00 | 0.00 | 22.0 | 13.50 | - | 15.0 | • | • | 0.02-0.06 |
| DGL 1201J-8D-D22 | 1.20 | 0.10 | 22.0 | 13.50 | 8.0 | - | • | • | 0.03-0.08 |
| DGR 1201J-8D-D22 | 1.20 | 0.10 | 22.0 | 13.50 | - | 8.0 | • | • | 0.03-0.08 |
- (1) Тип с углом в плане для минимального размера заусенца (слева)
- (2) Тип с углом в плане для минимального размера заусенца (справа)
