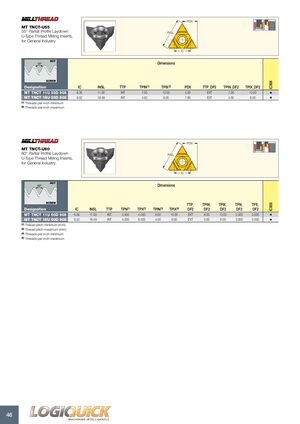

MT TNCT-U55 – Частичный профиль 55°, U-образные пластины для нарезания резьбы для общего применения
| Обозначение | IC | INSL | TTP | TPIN(1) | TPIX(2) | PDX | TTP_DF2 | TPIN_DF2 | TPIX_DF2 |
|---|---|---|---|---|---|---|---|---|---|
| MT TNCT 11U 55D 908 | 6.35 | 11.00 | INT | 7.00 | 12.00 | 5.00 | EXT | 7.00 | 12.00 |
| MT TNCT 16U 55D 908 | 9.52 | 16.49 | INT | 4.50 | 6.00 | 7.60 | EXT | 4.50 | 6.00 |
(1) Минимальное количество витков на дюйм
(2) Максимальное количество витков на дюйм
MT TNCT-U60 – Частичный профиль 60°, U-образные пластины для нарезания резьбы для общего применения
| Обозначение | IC | INSL | TTP | TPN(1) | TPX(2) | TPIN(3) | TPIX(4) | PDX | TTP_DF2 | TPIN_DF2 | TPIX_DF2 | TPN_DF2 | TPX_DF2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MT TNCT 11U 60D 908 | 6.35 | 11.00 | INT | 2.500 | 4.000 | 6.00 | 10.00 | 5.00 | EXT | 8.00 | 12.00 | 2.000 | 3.000 |
| MT TNCT 16U 60D 908 | 9.52 | 16.49 | INT | 4.000 | 6.000 | 4.00 | 6.00 | 7.60 | EXT | 5.00 | 8.00 | 3.000 | 5.000 |
(1) Минимальный шаг резьбы (мм)
(2) Максимальный шаг резьбы (мм)
(3) Минимальное количество витков на дюйм
(4) Максимальное количество витков на дюйм
