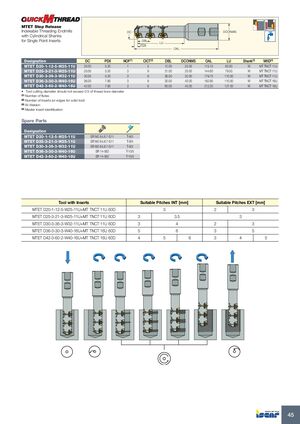

MTET Step Release – Фреза для нарезания резьбы со сменными пластинами с цилиндрическим хвостовиком для однолезвийных пластин
| Обозначение | DC | PDX | NOF(1) | CICT(2) | DBL | DCONMS | OAL | LU | Хвостовик(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|
| MTET D20-1-12-5-W25-11U | 20.00 | 5.20 | 1 | 5 | 12.00 | 25.00 | 115.10 | 60.00 | W | MT TNCT 11U |
| MTET D25-3-21-3-W25-11U | 25.00 | 5.20 | 3 | 9 | 21.00 | 25.00 | 144.60 | 79.50 | W | MT TNCT 11U |
| MTET D30-3-36-3-W32-11U | 30.00 | 5.20 | 3 | 9 | 36.00 | 32.00 | 179.70 | 110.00 | W | MT TNCT 11U |
| MTET D36-3-30-3-W40-16U | 36.00 | 7.90 | 3 | 9 | 30.00 | 40.00 | 192.90 | 110.50 | W | MT TNCT 16U |
| MTET D42-3-60-2-W40-16U | 42.00 | 7.90 | 3 | 6 | 60.00 | 40.00 | 212.20 | 127.00 | W | MT TNCT 16U |
(1) Количество зубьев
(2) Количество пластин (или режущих кромок для монолитного инструмента)
(3) W – Велдон
(4) Обозначение главной пластины
Диаметр резания инструмента не должен превышать 2/3 диаметра резьбового отверстия.
Запасные части
| Обозначение | ||
|---|---|---|
| MTET D20-1-12-5-W25-11U | SR M2.6-L6.7-S11 | T-8/5 |
| MTET D25-3-21-3-W25-11U | SR M2.6-L6.7-S11 | T-8/5 |
| MTET D30-3-36-3-W32-11U | SR M2.6-L6.7-S11 | T-8/5 |
| MTET D36-3-30-3-W40-16U | SR 14-562 | T-10/5 |
| MTET D42-3-60-2-W40-16U | SR 14-562 | T-10/5 |
Совместимость инструмента и пластин с шагами резьбы
| Инструмент с пластинами | Подходящие шаги резьбы внутренние INT (мм) | Подходящие шаги резьбы внешние EXT (мм) | ||||
|---|---|---|---|---|---|---|
| MTET D20-1-12-5-W25-11U + MT TNCT 11U 60D | 3 | 2 | 3 | |||
| MTET D25-3-21-3-W25-11U + MT TNCT 11U 60D | 3 | 3.5 | 3 | |||
| MTET D30-3-36-3-W32-11U + MT TNCT 11U 60D | 3 | 4 | 2 | 3 | ||
| MTET D36-3-30-3-W40-16U + MT TNCT 16U 60D | 5 | 6 | 3 | 5 | ||
| MTET D42-3-60-2-W40-16U + MT TNCT 16U 60D | 4 | 5 | 6 | 3 | 4 | 5 |
