Новые режущие инструменты Iscar 2026 - страница 49
Навигация
Каталог Iscar монолитные фрезы 2022
Каталог Iscar инструмент для нарезания резьбы
Руководство Iscar режущий инструмент в производстве штампов и пресс-форм
Каталог Iscar токарный инструмент для нарезания канавок
Каталог Iscar монолитные концевые фрезы и система multi-master

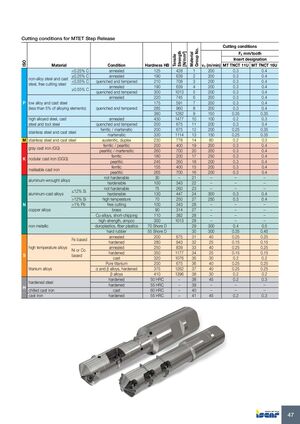

Условия резания для MTET Step Release
| Материал (ISO) | Состояние | Твердость HB | Прочность на разрыв [N/мм²] | Группа | Vc (м/мин) | Fz мм/зуб MT TNCT 11U | Fz мм/зуб MT TNCT 16U |
|---|---|---|---|---|---|---|---|
| Углеродистая сталь и литая сталь, сталь свободнообрабатываемая <0.25% C | Отожженная | 125 | 428 | 1 | 200 | 0.3 | 0.4 |
| Углеродистая сталь и литая сталь, сталь свободнообрабатываемая ≥0.25% C | Отожженная | 190 | 639 | 2 | 200 | 0.3 | 0.4 |
| Углеродистая сталь и литая сталь, сталь свободнообрабатываемая <0.55% C | Закалена и отпущена | 210 | 708 | 3 | 200 | 0.3 | 0.4 |
| Углеродистая сталь и литая сталь, сталь свободнообрабатываемая ≥0.55% C | Отожженная | 190 | 639 | 4 | 200 | 0.3 | 0.4 |
| Углеродистая сталь и литая сталь, сталь свободнообрабатываемая ≥0.55% C | Закалена и отпущена | 300 | 1013 | 5 | 200 | 0.3 | 0.4 |
| Низколегированная сталь и литая сталь (<5% легирующих элементов) | Отожженная | 220 | 745 | 6 | 200 | 0.3 | 0.4 |
| Низколегированная сталь и литая сталь (<5% легирующих элементов) | Закалена и отпущена | 175 | 591 | 7 | 200 | 0.3 | 0.4 |
| Низколегированная сталь и литая сталь (<5% легирующих элементов) | Закалена и отпущена | 285 | 960 | 8 | 200 | 0.3 | 0.4 |
| Низколегированная сталь и литая сталь (<5% легирующих элементов) | Закалена и отпущена | 380 | 1282 | 9 | 150 | 0.35 | 0.35 |
| Высоколегированная сталь, литая сталь и инструментальная сталь | Отожженная | 430 | 1477 | 10 | 100 | 0.2 | 0.3 |
| Высоколегированная сталь, литая сталь и инструментальная сталь | Закалена и отпущена | 200 | 675 | 11 | 200 | 0.3 | 0.4 |
| Нержавеющая сталь и литая сталь (ферритная/мартенситная) | Ферритная/мартенситная | 200 | 675 | 12 | 200 | 0.25 | 0.35 |
| Нержавеющая сталь (мартенситная) | Мартенситная | 330 | 1114 | 13 | 150 | 0.25 | 0.35 |
| Нержавеющая сталь и литая сталь (аустенитная, дуплексная) | Аустенитная, дуплексная | 230 | 778 | 14 | 80 | 0.2 | 0.3 |
| Серый чугун (GG) (ферритный/перлитный, перлитный/мартенситный) | Ферритный/перлитный | 200 | 400 | 19 | 200 | 0.3 | 0.4 |
| Серый чугун (GG) (ферритный/перлитный, перлитный/мартенситный) | Перлитный/мартенситный | 260 | 700 | 20 | 200 | 0.3 | 0.4 |
| Ковкий чугун (GGG) (ферритный) | Ферритный | 180 | 200 | 17 | 250 | 0.3 | 0.4 |
| Ковкий чугун (GGG) (перлитный) | Перлитный | 245 | 350 | 18 | 200 | 0.3 | 0.4 |
| Ковкий чугун (ферритный) | Ферритный | 155 | 400 | 15 | 200 | 0.3 | 0.4 |
| Ковкий чугун (перлитный) | Перлитный | 265 | 700 | 16 | 200 | 0.3 | 0.4 |
| Алюминиевые деформируемые сплавы (ненаклепываемые) | Ненаклепываемые | 30 | – | 21 | – | – | – |
| Алюминиевые деформируемые сплавы (наклепываемые) | Наклепываемые | 100 | 343 | 22 | – | – | – |
| Алюминиевые литые сплавы ≤12% Si (ненаклепываемые) | Ненаклепываемые | 75 | 260 | 23 | – | – | – |
| Алюминиевые литые сплавы ≤12% Si (наклепываемые) | Наклепываемые | 130 | 447 | 24 | 300 | 0.3 | 0.4 |
| Алюминиевые литые сплавы >12% Si (высокотемпературные) | Высокотемпературные | 70 | 250 | 27 | 250 | 0.3 | 0.4 |
| Медь и сплавы медные (>1% Pb – свободнообрабатываемые) | Свободнообрабатываемые | 100 | 343 | 28 | – | – | – |
| Медь и сплавы медные (латунь) | Латунь | 90 | 314 | 27 | – | – | – |
| Медь и сплавы медные (Cu-сплавы, короткостружечные) | Cu-сплавы, короткостружечные | 110 | 382 | 28 | – | – | – |
| Медь и сплавы медные (высокопрочные, Ampco) | Высокопрочные, Ampco | 300 | 1013 | 28 | – | – | – |
| Неметаллические материалы (термопласты, армированные пластмассы) | Термопласты, армированные пластмассы | Shore D | 29 | 300 | 0.4 | 0.5 | |
| Неметаллические материалы (твердая резина) | Твердая резина | Shore D | 30 | 300 | 0.35 | 0.45 | |
| Жаропрочные сплавы на железной основе (отожженные) | Отожженные | 200 | 675 | 31 | 40 | 0.25 | 0.25 |
| Жаропрочные сплавы на железной основе (закаленные) | Закаленные | 280 | 943 | 32 | 25 | 0.15 | 0.15 |
| Жаропрочные сплавы на никелевой или кобальтовой основе (отожженные) | Отожженные | 250 | 839 | 33 | 40 | 0.25 | 0.25 |
| Жаропрочные сплавы на никелевой или кобальтовой основе (закаленные) | Закаленные | 350 | 1177 | 34 | 25 | 0.15 | 0.15 |
| Жаропрочные сплавы на никелевой или кобальтовой основе (литые) | Литые | 320 | 1076 | 35 | 30 | 0.2 | 0.2 |
| Титановые сплавы (чистый титан) | Чистый титан | 200 | 675 | 36 | 40 | 0.25 | 0.25 |
| Титановые сплавы (α+β сплавы, закаленные) | α+β сплавы, закаленные | 375 | 1262 | 37 | 40 | 0.25 | 0.25 |
| Титановые сплавы (β сплавы) | β сплавы | 410 | 1396 | 38 | 30 | 0.2 | 0.2 |
| Закаленная сталь (50 HRC) | Закаленная | – | 38 | 45 | 0.2 | 0.3 | |
| Закаленная сталь (55 HRC) | Закаленная | – | 39 | – | – | – | |
| Закаленный чугун (60 HRC) | Закаленный | – | 40 | – | – | – | |
| Закаленный чугун (55 HRC) | Закаленный | – | 41 | 45 | 0.2 | 0.3 |
