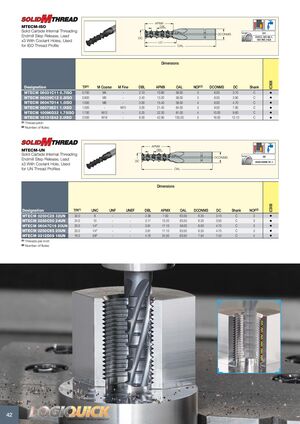

MTECM-ISO – Монолитная карбидная резьбофреза с пошаговым выпуском, два подвода СОЖ, для ISO-профилей резьбы
| Обозначение | TP(1) | M Coarse | M Fine | DBL | APMX | OAL | NOF(2) | DCONMS | DC | Хвостовик |
|---|---|---|---|---|---|---|---|---|---|---|
| MTECM 06031C11 0.7ISO | 0.700 | M4 | – | 2.10 | 10.80 | 58.00 | 3 | 6.00 | 3.10 | C |
| MTECM 06039C12 0.8ISO | 0.800 | M5 | – | 2.40 | 13.20 | 58.00 | 3 | 6.00 | 3.90 | C |
| MTECM 06047D14 1.0ISO | 1.000 | M6 | – | 3.00 | 15.40 | 58.00 | 4 | 6.00 | 4.70 | C |
| MTECM 08079E21 1.0ISO | 1.000 | – | M10 | 3.00 | 21.40 | 64.00 | 5 | 8.00 | 7.90 | C |
| MTECM 10096D32 1.75ISO | 1.750 | M12 | – | 5.25 | 32.30 | 81.00 | 4 | 10.00 | 9.60 | C |
| MTECM 16131E42 2.0ISO | 2.000 | M16 | – | 6.00 | 42.90 | 105.00 | 5 | 16.00 | 13.10 | C |
(1) Шаг резьбы
(2) Количество зубьев
MTECM-UN – Монолитная карбидная резьбофреза с пошаговым выпуском и подводом СОЖ для UN-профилей резьбы
| Обозначение | TPI(1) | UNC | UNF | UNEF | DBL | APMX | OAL | DCONMS | DC | Хвостовик | NOF(2) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MTECM 0250C28 32UN | 32.0 | 8 | – | – | 2.38 | 7.50 | 63.50 | 6.35 | 3.10 | C | 3 |
| MTECM 0250C50 24UN | 24.0 | 10 | – | – | 3.17 | 13.20 | 63.50 | 6.35 | 3.50 | C | 3 |
| MTECM 06047C16 20UN | 20.0 | 1/4" | – | – | 3.81 | 17.10 | 58.00 | 6.00 | 4.70 | C | 3 |
| MTECM 0250C65 20UN | 20.0 | 1/4" | – | – | 3.81 | 17.10 | 63.50 | 6.35 | 4.70 | C | 3 |
| MTECM 0312D09 16UN | 16.0 | 3/8" | – | – | 4.76 | 24.50 | 63.50 | 7.94 | 7.40 | C | 4 |
(1) Витков на дюйм
(2) Количество зубьев
