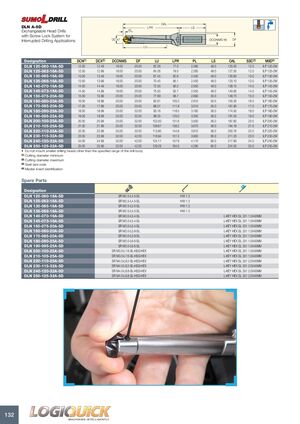

DLN A-5D

Сменные сверла с системой винтовой блокировки для приложений прерывистого сверления

Размеры

Обозначение DCN(1) DCX(2) DCONMS DF LU LPR PL LS OAL SSC(3) MIID(4)
DLN 120-060-16A-5D 12.00 12.49 16.00 20.00 62.26 77.0 2.280 48.0 125.00 12.0 ILP 120-2M
DLN 125-062-16A-5D 12.50 12.99 16.00 20.00 64.26 79.5 2.260 48.0 127.50 12.0 ILP 125-2M
DLN 130-065-16A-5D 13.00 13.49 16.00 20.00 67.45 82.6 2.450 48.0 130.60 13.0 ILP 130-2M
DLN 135-068-16A-5D 13.50 13.99 16.00 20.00 70.45 85.1 2.450 48.0 133.10 13.0 ILP 135-2M
DLN 140-070-16A-5D 14.00 14.49 16.00 20.00 72.55 90.2 2.550 48.0 138.15 14.0 ILP 140-2M
DLN 145-073-16A-5D 14.50 14.99 16.00 20.00 75.55 92.7 2.550 48.0 140.65 14.0 ILP 145-2M
DLN 150-075-20A-5D 15.00 15.99 20.00 25.00 77.69 98.7 2.690 50.0 148.73 15.0 ILP 150-2M
DLN 160-080-20A-5D 16.00 16.99 20.00 25.00 82.91 105.3 2.910 50.0 155.30 16.0 ILP 160-2M
DLN 170-085-20A-5D 17.00 17.99 20.00 25.00 88.01 111.9 3.010 50.0 161.90 17.0 ILP 170-2M
DLN 180-090-25A-5D 18.00 18.99 25.00 32.00 93.16 118.5 3.160 56.0 174.50 18.0 ILP 180-2M
DLN 190-095-25A-5D 19.00 19.99 25.00 32.00 98.35 125.0 3.350 56.0 181.00 19.0 ILP 190-2M
DLN 200-100-25A-5D 20.00 20.99 25.00 32.00 103.50 131.6 3.500 56.0 187.60 20.0 ILP 200-2M
DLN 210-105-25A-5D 21.00 21.99 25.00 32.00 108.67 138.2 3.670 56.0 194.18 21.0 ILP 210-2M
DLN 220-110-25A-5D 22.00 22.99 25.00 32.00 113.80 144.8 3.810 56.0 200.76 22.0 ILP 220-2M
DLN 230-115-32A-5D 23.00 23.99 32.00 42.00 118.94 151.3 3.950 60.0 211.33 23.0 ILP 230-2M
DLN 240-120-32A-5D 24.00 24.99 32.00 42.00 124.11 157.9 4.110 60.0 217.90 24.0 ILP 240-2M
DLN 250-125-32A-5D 25.00 25.99 32.00 42.00 129.29 164.5 4.290 60.0 224.50 25.0 ILP 250-2M

• Не устанавливайте сменные сверлильные головки меньшего размера, чем указанный диапазон корпуса сверла

(1) Минимальный режущий диаметр

(2) Максимальный режущий диаметр

(3) Код посадочного размера

(4) Идентификация мастер-пластины

Запасные части

Обозначение Винт блокировки Шестигранный ключ
DLN 120-060-16A-5D SR M2.5-L4.5-SL HW 1.3
DLN 125-062-16A-5D SR M2.5-L4.5-SL HW 1.3
DLN 130-065-16A-5D SR M2.5-L5.0-SL HW 1.3
DLN 135-068-16A-5D SR M2.5-L5.0-SL HW 1.3
DLN 140-070-16A-5D SR M3.0-L5.4-SL L-KEY HEX SL 331 1.5X40MM
DLN 145-073-16A-5D SR M3.0-L5.4-SL L-KEY HEX SL 331 1.5X40MM
DLN 150-075-20A-5D SR M3.0-L5.4-SL L-KEY HEX SL 331 1.5X40MM
DLN 160-080-20A-5D SR M3.0-L5.8-SL L-KEY HEX SL 331 1.5X40MM
DLN 170-085-20A-5D SR M3.0-L5.8-SL L-KEY HEX SL 331 1.5X40MM
DLN 180-090-25A-5D SR M3.0-L6.6-SL L-KEY HEX SL 331 1.5X40MM
DLN 190-095-25A-5D SR M3.0-L6.6-SL L-KEY HEX SL 331 1.5X40MM
DLN 200-100-25A-5D SR M3.0-L7.6-SL-HSS-HEX L-KEY HEX SL 331 1.5X40MM
DLN 210-105-25A-5D SR M3.0-L7.6-SL-HSS-HEX L-KEY HEX SL 331 1.5X40MM
DLN 220-110-25A-5D SR M4.0-L8.2-SL-HSS-HEX L-KEY HEX SL 331 2.0X40MM
DLN 230-115-32A-5D SR M4.0-L8.2-SL-HSS-HEX L-KEY HEX SL 331 2.0X40MM
DLN 240-120-32A-5D SR M4.0-L8.8-SL-HSS-HEX L-KEY HEX SL 331 2.0X40MM
DLN 250-125-32A-5D SR M4.0-L8.8-SL-HSS-HEX L-KEY HEX SL 331 2.0X40MM
