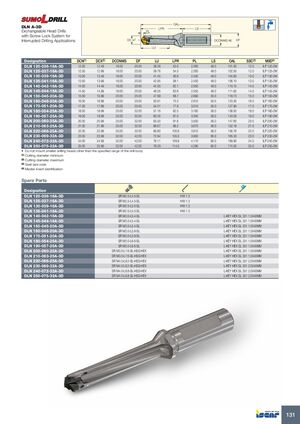

DLN A-3D
Сменные сверла с системой винтовой блокировки для приложений прерывистого сверления
Размеры
| Обозначение | DCN(1) | DCX(2) | DCONMS | DF | LU | LPR | PL | LS | OAL | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DLN 120-036-16A-3D | 12.00 | 12.49 | 16.00 | 20.00 | 38.26 | 53.0 | 2.260 | 48.0 | 101.00 | 12.0 | ILP 120-2M |
| DLN 125-037-16A-3D | 12.50 | 12.99 | 16.00 | 20.00 | 39.76 | 54.5 | 2.260 | 48.0 | 102.50 | 12.0 | ILP 125-2M |
| DLN 130-039-16A-3D | 13.00 | 13.49 | 16.00 | 20.00 | 41.45 | 56.6 | 2.450 | 48.0 | 104.60 | 13.0 | ILP 130-2M |
| DLN 135-041-16A-3D | 13.50 | 13.99 | 16.00 | 20.00 | 42.95 | 58.1 | 2.450 | 48.0 | 106.10 | 13.0 | ILP 135-2M |
| DLN 140-042-16A-3D | 14.00 | 14.49 | 16.00 | 20.00 | 44.55 | 62.1 | 2.550 | 48.0 | 110.15 | 14.0 | ILP 140-2M |
| DLN 145-044-16A-3D | 14.50 | 14.99 | 16.00 | 20.00 | 46.05 | 63.6 | 2.550 | 48.0 | 111.65 | 14.0 | ILP 145-2M |
| DLN 150-045-20A-3D | 15.00 | 15.99 | 20.00 | 25.00 | 47.69 | 68.7 | 2.690 | 50.0 | 118.73 | 15.0 | ILP 150-2M |
| DLN 160-048-20A-3D | 16.00 | 16.99 | 20.00 | 25.00 | 50.91 | 73.3 | 2.910 | 50.0 | 123.30 | 16.0 | ILP 160-2M |
| DLN 170-051-20A-3D | 17.00 | 17.99 | 20.00 | 25.00 | 54.01 | 77.9 | 3.010 | 50.0 | 127.90 | 17.0 | ILP 170-2M |
| DLN 180-054-25A-3D | 18.00 | 18.99 | 25.00 | 32.00 | 57.16 | 82.5 | 3.160 | 56.0 | 138.50 | 18.0 | ILP 180-2M |
| DLN 190-057-25A-3D | 19.00 | 19.99 | 25.00 | 32.00 | 60.35 | 87.0 | 3.350 | 56.0 | 143.00 | 19.0 | ILP 190-2M |
| DLN 200-060-25A-3D | 20.00 | 20.99 | 25.00 | 32.00 | 63.50 | 91.6 | 3.500 | 56.0 | 147.60 | 20.0 | ILP 200-2M |
| DLN 210-063-25A-3D | 21.00 | 21.99 | 25.00 | 32.00 | 66.67 | 96.2 | 3.670 | 56.0 | 152.18 | 21.0 | ILP 210-2M |
| DLN 220-066-25A-3D | 22.00 | 22.99 | 25.00 | 32.00 | 69.80 | 100.8 | 3.810 | 56.0 | 156.76 | 22.0 | ILP 220-2M |
| DLN 230-069-32A-3D | 23.00 | 23.99 | 32.00 | 42.00 | 72.94 | 105.3 | 3.950 | 60.0 | 165.33 | 23.0 | ILP 230-2M |
| DLN 240-072-32A-3D | 24.00 | 24.99 | 32.00 | 42.00 | 76.11 | 109.9 | 4.110 | 60.0 | 169.90 | 24.0 | ILP 240-2M |
| DLN 250-075-32A-3D | 25.00 | 25.99 | 32.00 | 42.00 | 79.29 | 114.5 | 4.290 | 60.0 | 174.50 | 25.0 | ILP 250-2M |
• Не устанавливайте сменные сверлильные головки меньшего размера, чем указанный диапазон корпуса сверла
(1) Минимальный режущий диаметр
(2) Максимальный режущий диаметр
(3) Код посадочного размера
(4) Идентификация мастер-пластины
Запасные части
| Обозначение | Винт блокировки | Шестигранный ключ |
|---|---|---|
| DLN 120-036-16A-3D | SR M2.5-L4.5-SL | HW 1.3 |
| DLN 125-037-16A-3D | SR M2.5-L4.5-SL | HW 1.3 |
| DLN 130-039-16A-3D | SR M2.5-L5.0-SL | HW 1.3 |
| DLN 135-041-16A-3D | SR M2.5-L5.0-SL | HW 1.3 |
| DLN 140-042-16A-3D | SR M3.0-L5.4-SL | L-KEY HEX SL 331 1.5X40MM |
| DLN 145-044-16A-3D | SR M3.0-L5.4-SL | L-KEY HEX SL 331 1.5X40MM |
| DLN 150-045-20A-3D | SR M3.0-L5.4-SL | L-KEY HEX SL 331 1.5X40MM |
| DLN 160-048-20A-3D | SR M3.0-L5.8-SL | L-KEY HEX SL 331 1.5X40MM |
| DLN 170-051-20A-3D | SR M3.0-L5.8-SL | L-KEY HEX SL 331 1.5X40MM |
| DLN 180-054-25A-3D | SR M3.0-L6.6-SL | L-KEY HEX SL 331 1.5X40MM |
| DLN 190-057-25A-3D | SR M3.0-L6.6-SL | L-KEY HEX SL 331 1.5X40MM |
| DLN 200-060-25A-3D | SR M3.0-L7.6-SL-HSS-HEX | L-KEY HEX SL 331 1.5X40MM |
| DLN 210-063-25A-3D | SR M3.0-L7.6-SL-HSS-HEX | L-KEY HEX SL 331 1.5X40MM |
| DLN 220-066-25A-3D | SR M4.0-L8.2-SL-HSS-HEX | L-KEY HEX SL 331 2.0X40MM |
| DLN 230-069-32A-3D | SR M4.0-L8.2-SL-HSS-HEX | L-KEY HEX SL 331 2.0X40MM |
| DLN 240-072-32A-3D | SR M4.0-L8.8-SL-HSS-HEX | L-KEY HEX SL 331 2.0X40MM |
| DLN 250-075-32A-3D | SR M4.0-L8.8-SL-HSS-HEX | L-KEY HEX SL 331 2.0X40MM |
