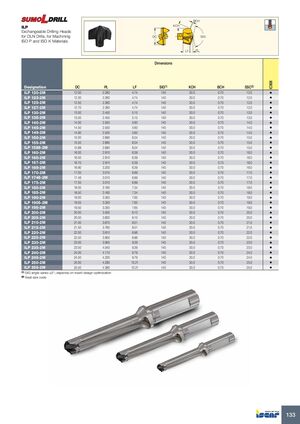

ILP

Сменные сверлильные головки для сверл DLN для обработки материалов ISO P и ISO K

Размеры

Обозначение DC PL LF SIG(1) KCH BCH SSC(2)
ILP 120-2M 12.00 2.260 4.74 140 30.0 0.70 12.0
ILP 123-2M 12.30 2.260 4.74 140 30.0 0.70 12.0
ILP 125-2M 12.50 2.260 4.74 140 30.0 0.70 12.0
ILP 127-2M 12.70 2.260 4.74 140 30.0 0.70 12.0
ILP 130-2M 13.00 2.450 5.15 140 30.0 0.70 13.0
ILP 135-2M 13.50 2.450 5.15 140 30.0 0.70 13.0
ILP 140-2M 14.00 2.550 5.60 140 30.0 0.70 14.0
ILP 145-2M 14.50 2.550 5.60 140 30.0 0.70 14.0
ILP 149-2M 14.90 2.550 5.60 140 30.0 0.70 14.0
ILP 150-2M 15.00 2.690 6.04 140 30.0 0.70 15.0
ILP 155-2M 15.50 2.690 6.04 140 30.0 0.70 15.0
ILP 1588-2M 15.88 2.690 6.04 140 30.0 0.70 15.0
ILP 160-2M 16.00 2.910 6.39 140 30.0 0.70 16.0
ILP 165-2M 16.50 2.910 6.39 140 30.0 0.70 16.0
ILP 167-2M 16.70 2.910 6.39 140 30.0 0.70 16.0
ILP 169-2M 16.90 3.200 6.39 140 30.0 0.70 16.0
ILP 170-2M 17.00 3.010 6.89 140 30.0 0.70 17.0
ILP 1746-2M 17.46 3.010 6.89 140 30.0 0.70 17.0
ILP 175-2M 17.50 3.010 6.89 140 30.0 0.70 17.0
ILP 180-2M 18.00 3.160 7.34 140 30.0 0.70 18.0
ILP 185-2M 18.50 3.160 7.34 140 30.0 0.70 18.0
ILP 190-2M 19.00 3.350 7.65 140 30.0 0.70 19.0
ILP 1905-2M 19.05 3.350 7.65 140 30.0 0.70 19.0
ILP 195-2M 19.50 3.350 7.65 140 30.0 0.70 19.0
ILP 200-2M 20.00 3.500 8.10 140 30.0 0.70 20.0
ILP 205-2M 20.50 3.600 8.10 140 30.0 0.70 20.0
ILP 210-2M 21.00 3.670 8.51 140 30.0 0.70 21.0
ILP 215-2M 21.50 3.760 8.51 140 30.0 0.70 21.0
ILP 220-2M 22.00 3.810 8.96 140 30.0 0.70 22.0
ILP 225-2M 22.50 3.900 8.96 140 30.0 0.70 22.0
ILP 230-2M 23.00 3.950 9.39 140 30.0 0.70 23.0
ILP 235-2M 23.50 4.040 9.39 140 30.0 0.70 23.0
ILP 240-2M 24.00 4.110 9.79 140 30.0 0.70 24.0
ILP 245-2M 24.50 4.200 9.79 140 30.0 0.70 24.0
ILP 250-2M 25.00 4.290 10.21 140 30.0 0.70 25.0
ILP 255-2M 25.50 4.380 10.21 140 30.0 0.70 25.0

(1) Угол SIG варьируется ±5°; зависит от оптимизации конструкции пластины

(2) Код посадочного размера
