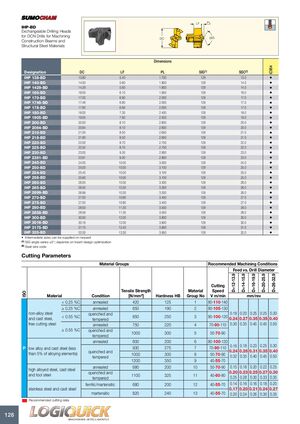

IHP-BD

Сменные державки для сверл DCN для обработки двутавровых балок и конструкционной стали

Размеры

Обозначение DC LF PL SIG(1) SSC(2)
IHP 138-BD 13.80 5.40 1.700 128 13.0
IHP 140-BD 14.00 5.60 1.800 128 14.0
IHP 1429-BD 14.29 5.60 1.800 128 14.0
IHP 160-BD 16.00 6.10 1.950 128 16.0
IHP 170-BD 17.00 6.80 2.000 128 17.0
IHP 1746-BD 17.46 6.80 2.000 128 17.0
IHP 178-BD 17.80 6.80 2.000 128 17.0
IHP 180-BD 18.00 7.30 2.400 128 18.0
IHP 1905-BD 19.05 7.60 2.550 128 19.0
IHP 200-BD 20.00 8.10 2.600 128 20.0
IHP 2064-BD 20.64 8.10 2.600 128 20.0
IHP 210-BD 21.00 8.50 2.650 128 21.0
IHP 218-BD 21.80 8.50 2.650 128 21.0
IHP 220-BD 22.00 8.70 2.750 128 22.0
IHP 225-BD 22.50 8.70 2.750 128 22.0
IHP 230-BD 23.00 9.30 2.900 128 23.0
IHP 2381-BD 23.81 9.30 2.900 128 23.0
IHP 240-BD 24.00 10.00 3.000 128 24.0
IHP 250-BD 25.00 10.00 3.100 128 25.0
IHP 254-BD 25.40 10.00 3.100 128 25.0
IHP 258-BD 25.80 10.00 3.100 128 25.0
IHP 260-BD 26.00 10.30 3.300 128 26.0
IHP 265-BD 26.50 10.30 3.300 128 26.0
IHP 2699-BD 26.99 10.30 3.300 128 26.0
IHP 270-BD 27.00 10.80 3.400 128 27.0
IHP 275-BD 27.50 10.80 3.400 128 27.0
IHP 280-BD 28.00 11.30 3.550 128 28.0
IHP 2858-BD 28.58 11.30 3.550 128 28.0
IHP 300-BD 30.00 12.00 3.800 128 30.0
IHP 3016-BD 30.16 12.00 3.800 128 30.0
IHP 3175-BD 31.75 12.40 3.900 128 31.0
IHP 320-BD 32.00 13.30 3.950 128 32.0

• Промежуточные размеры поставляются по запросу

(1) Угол SIG варьируется ±5°; зависит от оптимизации конструкции пластины

(2) Код посадочного размера

Параметры резания

Материал Состояние Предел прочности [N/мм²] Твердость HB Группа материала ISO Скорость резания V м/мин Рекомендуемые условия обработки
Подача в зависимости от диаметра сверла мм/об
D=12-13.9 D=14-15.9 D=16-19.9 D=20-25.9 D=26-32.9
Нелегированная сталь и литейная сталь, свободнорезаная сталь Отожженная < 0,25% C 420 125 1 80-110-140
Отожженная ≥ 0,25% C 650 190 2 80-105-130 0.18 0.20 0.25 0.25 0.30
Закалена и отпущена < 0,55% C 850 250 3 80-100-120 0.24 0.27 0.35 0.35 0.40
Отожженная 750 220 4 70-90-110 0.30 0.35 0.45 0.45 0.50
Закалена и отпущена ≥ 0,55% C 1000 300 5 50-70-90
Сталь легированная и литейная сталь (менее 5% легирующих элементов) Отожженная 600 200 6 80-100-120
Закалена и отпущена 930 275 7 70-90-110 0.16 0.18 0.23 0.25 0.30
Закалена и отпущена 1000 300 8 50-70-90 0.24 0.26 0.31 0.35 0.40
1200 350 9 40-55-70 0.32 0.35 0.40 0.45 0.50
Высоколегированная сталь, литейная сталь и инструментальная сталь Отожженная 680 200 10 50-70-90 0.15 0.18 0.20 0.22 0.25
Закалена и отпущена 1100 325 11 40-60-80 0.20 0.23 0.25 0.27 0.30
Нержавеющая сталь и литейная сталь Ферритная/мартенситная 680 200 12 40-55-70 0.14 0.16 0.16 0.18 0.20
Мартенситная 820 240 13 40-55-70 0.17 0.20 0.21 0.24 0.27
