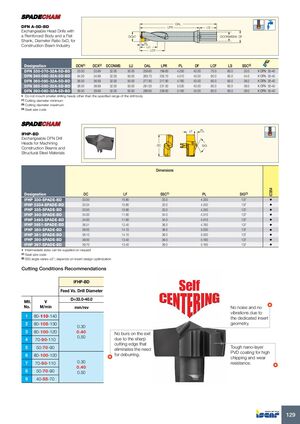

Новые режущие инструменты Iscar 2026 - страница 131

Предыдущая страница Следующая страница

Навигация

DFN A-5D-BD

Сменные сверла с усиленным корпусом и плоским хвостовиком, отношение диаметра 5xD, для строительной промышленности

Размеры

Обозначение DCN(1) DCX(2) DCONMS LU OAL LPR PL DF LCF LS SSC(3)
DFN 330-070-32A-5D-BD 33.00 33.99 32.00 50.00 259.60 199.60 4.250 43.00 70.0 60.0 33.0
DFN 340-080-32A-5D-BD 34.00 34.99 32.00 50.00 265.70 205.70 4.510 43.00 80.0 60.0 34.0
DFN 360-080-32A-5D-BD 36.00 36.99 32.00 50.00 277.90 217.90 4.760 43.00 80.0 60.0 36.0
DFN 380-080-32A-5D-BD 38.00 38.99 32.00 50.00 291.00 231.00 5.030 43.00 80.0 60.0 38.0
DFN 390-080-32A-5D-BD 39.00 39.99 32.00 50.00 296.60 236.60 5.160 43.00 80.0 60.0 39.0

• Не устанавливайте сменные сверлильные головки меньшего размера, чем указанный диапазон корпуса сверла

(1) Минимальный режущий диаметр

(2) Максимальный режущий диаметр

(3) Код посадочного размера

IFHP-BD

Сменные сверлильные головки DFN для обработки двутавровых балок и конструкционной стали

Размеры

Обозначение DC LF SSC(1) PL SIG(2)
IFHP 330-SPADE-BD 33.00 10.80 33.0 4.250 137
IFHP 3334-SPADE-BD 33.34 10.80 33.0 4.250 137
IFHP 335-SPADE-BD 33.50 10.80 33.0 4.250 137
IFHP 340-SPADE-BD 34.00 11.60 34.0 4.510 137
IFHP 3493-SPADE-BD 34.93 11.60 34.0 4.510 137
IFHP 3651-SPADE-BD 36.51 12.40 36.0 4.760 137
IFHP 380-SPADE-BD 38.00 14.10 38.0 5.030 137
IFHP 381-SPADE-BD 38.10 14.10 38.0 5.030 137
IFHP 390-SPADE-BD 39.00 13.40 39.0 5.160 137
IFHP 397-SPADE-BD 39.70 13.40 39.0 5.160 137

• Промежуточные размеры поставляются по запросу

(1) Код посадочного размера

(2) Угол SIG варьируется ±5°; зависит от оптимизации конструкции пластины

Рекомендации по условиям резания

Группа материала V м/мин Подача в зависимости от диаметра сверла D=33.0-40.0 мм/об
1 80-110-140
2 80-105-130
3 80-100-120
4 70-90-110
5 50-70-90
6 80-100-120
7 70-90-110
8 50-70-90
9 40-55-70

Преимущества конструкции:

  • Отсутствие шума и вибраций благодаря специальной геометрии пластины
  • Отсутствие заусенцев на выходе благодаря острому режущему ребру, что исключает необходимость удаления заусенцев
  • Прочное нанокристаллическое PVD-покрытие для высокой стойкости к растрескиванию и износу
