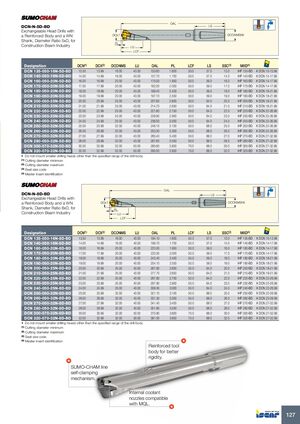

DCN-N-5D-BD
Съёмные сверла с укреплённым корпусом и хвостовиком WN, отношение диаметра 5×D, для строительной балочной промышленности
Размеры
| Обозначение | DCN(1) | DCX(2) | DCONMS | LU | OAL | PL | LCF | LS | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|
| DCN 135-050-16N-5D-BD | 13.50 | 13.99 | 16.00 | 40.00 | 153.60 | 1.600 | 50.0 | 57.0 | 13.0 | IHP 135-BD K DCN 10-13.99 |
| DCN 140-050-16N-5D-BD | 14.00 | 14.99 | 16.00 | 40.00 | 157.70 | 1.700 | 50.0 | 57.0 | 14.0 | IHP 140-BD K DCN 14-17.99 |
| DCN 160-050-20N-5D-BD | 16.00 | 16.99 | 20.00 | 40.00 | 175.00 | 1.950 | 50.0 | 59.0 | 16.0 | IHP 160-BD K DCN 14-17.99 |
| DCN 170-050-20N-5D-BD | 17.00 | 17.99 | 20.00 | 40.00 | 182.00 | 2.000 | 50.0 | 59.0 | 17.0 | IHP 170-BD K DCN 14-17.99 |
| DCN 180-050-20N-5D-BD | 18.00 | 18.99 | 20.00 | 40.00 | 189.40 | 2.400 | 50.0 | 59.0 | 18.0 | IHP 180-BD K DCN 18-21.99 |
| DCN 190-050-20N-5D-BD | 19.00 | 19.99 | 20.00 | 40.00 | 197.10 | 2.550 | 50.0 | 59.0 | 19.0 | IHP 190-BD K DCN 18-21.99 |
| DCN 200-050-25N-5D-BD | 20.00 | 20.99 | 25.00 | 40.00 | 207.60 | 2.600 | 50.0 | 64.0 | 20.0 | IHP 200-BD K DCN 18-21.99 |
| DCN 210-050-25N-5D-BD | 21.00 | 21.99 | 25.00 | 40.00 | 214.70 | 2.650 | 50.0 | 64.0 | 21.0 | IHP 210-BD K DCN 18-21.99 |
| DCN 220-050-25N-5D-BD | 22.00 | 22.99 | 25.00 | 40.00 | 221.80 | 2.750 | 50.0 | 64.0 | 22.0 | IHP 220-BD K DCN 22-26.99 |
| DCN 230-050-25N-5D-BD | 23.00 | 23.99 | 25.00 | 40.00 | 228.90 | 2.900 | 50.0 | 64.0 | 23.0 | IHP 230-BD K DCN 22-26.99 |
| DCN 240-050-25N-5D-BD | 24.00 | 24.99 | 25.00 | 40.00 | 236.00 | 3.000 | 50.0 | 64.0 | 24.0 | IHP 240-BD K DCN 22-26.99 |
| DCN 250-050-32N-5D-BD | 25.00 | 25.99 | 32.00 | 40.00 | 246.10 | 3.100 | 50.0 | 68.0 | 25.0 | IHP 250-BD K DCN 22-26.99 |
| DCN 260-050-32N-5D-BD | 26.00 | 26.99 | 32.00 | 40.00 | 253.30 | 3.300 | 50.0 | 68.0 | 26.0 | IHP 260-BD K DCN 22-26.99 |
| DCN 270-050-32N-5D-BD | 27.00 | 27.99 | 32.00 | 40.00 | 260.40 | 3.400 | 50.0 | 68.0 | 27.0 | IHP 270-BD K DCN 27-32.99 |
| DCN 280-050-32N-5D-BD | 28.00 | 28.99 | 32.00 | 40.00 | 267.60 | 3.550 | 50.0 | 68.0 | 28.0 | IHP 280-BD K DCN 27-32.99 |
| DCN 300-070-32N-5D-BD | 30.00 | 30.99 | 32.00 | 50.00 | 280.80 | 3.800 | 70.0 | 68.0 | 30.0 | IHP 300-BD K DCN 27-32.99 |
| DCN 320-070-32N-5D-BD | 32.00 | 32.99 | 32.00 | 50.00 | 295.00 | 3.950 | 70.0 | 68.0 | 32.0 | IHP 320-BD K DCN 27-32.99 |
Не устанавливайте сверла меньшего диаметра, не входящие в указанный диапазон корпуса сверла
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадки
(4) Идентификация основной пластины
DCN-N-8D-BD
Съёмные сверла с укреплённым корпусом и хвостовиком WN, отношение диаметра 8×D, для строительной балочной промышленности
Размеры
| Обозначение | DCN(1) | DCX(2) | DCONMS | LU | OAL | PL | LCF | LS | SSC(3) | MIID(4) |
|---|---|---|---|---|---|---|---|---|---|---|
| DCN 135-050-16N-8D-BD | 13.50 | 13.99 | 16.00 | 40.00 | 194.10 | 1.600 | 50.0 | 57.0 | 13.0 | IHP 135-BD K DCN 10-13.99 |
| DCN 140-050-16N-8D-BD | 14.00 | 14.99 | 16.00 | 40.00 | 199.70 | 1.700 | 50.0 | 57.0 | 14.0 | IHP 140-BD K DCN 14-17.99 |
| DCN 160-050-20N-8D-BD | 16.00 | 16.99 | 20.00 | 40.00 | 223.00 | 1.950 | 50.0 | 59.0 | 16.0 | IHP 160-BD K DCN 14-17.99 |
| DCN 170-050-20N-8D-BD | 17.00 | 17.99 | 20.00 | 40.00 | 233.00 | 2.000 | 50.0 | 59.0 | 17.0 | IHP 170-BD K DCN 14-17.99 |
| DCN 180-050-20N-8D-BD | 18.00 | 18.99 | 20.00 | 40.00 | 243.40 | 2.400 | 50.0 | 59.0 | 18.0 | IHP 180-BD K DCN 18-21.99 |
| DCN 190-050-20N-8D-BD | 19.00 | 19.99 | 20.00 | 40.00 | 254.10 | 2.550 | 50.0 | 59.0 | 19.0 | IHP 190-BD K DCN 18-21.99 |
| DCN 200-050-25N-8D-BD | 20.00 | 20.99 | 25.00 | 40.00 | 267.60 | 2.600 | 50.0 | 64.0 | 20.0 | IHP 200-BD K DCN 18-21.99 |
| DCN 210-050-25N-8D-BD | 21.00 | 21.99 | 25.00 | 40.00 | 277.70 | 2.650 | 50.0 | 64.0 | 21.0 | IHP 210-BD K DCN 18-21.99 |
| DCN 220-050-25N-8D-BD | 22.00 | 22.99 | 25.00 | 40.00 | 287.80 | 2.750 | 50.0 | 64.0 | 22.0 | IHP 220-BD K DCN 22-26.99 |
| DCN 230-050-25N-8D-BD | 23.00 | 23.99 | 25.00 | 40.00 | 297.90 | 2.900 | 50.0 | 64.0 | 23.0 | IHP 230-BD K DCN 22-26.99 |
| DCN 240-050-25N-8D-BD | 24.00 | 24.99 | 25.00 | 40.00 | 308.00 | 3.000 | 50.0 | 64.0 | 24.0 | IHP 240-BD K DCN 22-26.99 |
| DCN 250-050-32N-8D-BD | 25.00 | 25.99 | 32.00 | 40.00 | 321.10 | 3.100 | 50.0 | 68.0 | 25.0 | IHP 250-BD K DCN 22-26.99 |
| DCN 260-050-32N-8D-BD | 26.00 | 26.99 | 32.00 | 40.00 | 331.30 | 3.300 | 50.0 | 68.0 | 26.0 | IHP 260-BD K DCN 22-26.99 |
| DCN 270-050-32N-8D-BD | 27.00 | 27.99 | 32.00 | 40.00 | 341.40 | 3.400 | 50.0 | 68.0 | 27.0 | IHP 270-BD K DCN 27-32.99 |
| DCN 280-050-32N-8D-BD | 28.00 | 28.99 | 32.00 | 40.00 | 351.60 | 3.550 | 50.0 | 68.0 | 28.0 | IHP 280-BD K DCN 27-32.99 |
| DCN 300-070-32N-8D-BD | 30.00 | 30.99 | 32.00 | 50.00 | 370.80 | 3.800 | 70.0 | 68.0 | 30.0 | IHP 300-BD K DCN 27-32.99 |
| DCN 320-070-32N-8D-BD | 32.00 | 32.99 | 32.00 | 50.00 | 391.00 | 3.950 | 70.0 | 68.0 | 32.0 | IHP 320-BD K DCN 27-32.99 |
Не устанавливайте сверла меньшего диаметра, не входящие в указанный диапазон корпуса сверла
(1) Минимальный диаметр резания
(2) Максимальный диаметр резания
(3) Код размера посадки
(4) Идентификация основной пластины
Особенности конструкции
- Укреплённый корпус инструмента для лучшей жёсткости
- Механизм самозажима линии SUMO-CHAM
- Внутренние форсунки охлаждающей жидкости, совместимые с MQL
