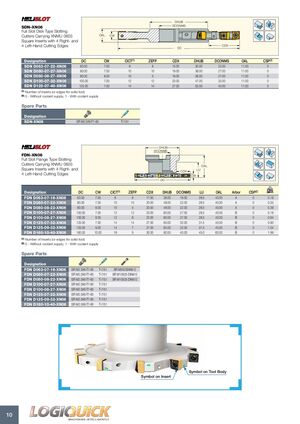

SDN-XN06

Фрезы для прорезания полного паза типа диск с квадратными пластинами XNMU 0603 с 4 правыми и 4 левыми режущими кромками

Обозначение DC (мм) CW (мм) CICT ZEFP CDX (мм) DHUB (мм) DCONMS (мм) OAL (мм) CSP
SDN D063-07-22-XN06 63,00 7,00 8 8 15,00 30,00 22,00 11,00 0
SDN D080-07-27-XN06 80,00 7,00 10 10 19,00 38,00 27,00 11,00 0
SDN D080-08-27-XN06 80,00 8,00 10 5 19,00 38,00 27,00 11,00 0
SDN D100-07-32-XN06 100,00 7,00 12 12 23,00 47,00 32,00 11,00 0
SDN D125-07-40-XN06 125,00 7,00 14 14 27,00 55,00 40,00 11,00 0

Запасные части

Обозначение Запасная часть Тип
SDN-XN06 SR M2.5X6-T7-60 T-7/51

FDN-XN06

Фрезы для прорезания полного паза типа фланец с квадратными пластинами XNMU 0603 с 4 правыми и 4 левыми режущими кромками

Обозначение DC (мм) CW (мм) CICT ZEFP CDX (мм) DHUB (мм) DCONMS (мм) LU (мм) OAL (мм) Оправка CSP Масса (кг)
FDN D063-07-16-XN06 63,00 7,00 8 8 17,00 38,00 16,00 28,5 40,00 A 0 0,18
FDN D080-07-22-XN06 80,00 7,00 10 10 20,00 48,00 22,00 28,5 40,00 A 0 0,55
FDN D080-08-22-XN06 80,00 8,00 10 5 20,00 48,00 22,00 28,5 40,00 A 0 0,39
FDN D100-07-27-XN06 100,00 7,00 12 12 23,00 60,00 27,00 28,5 40,00 B 0 0,18
FDN D100-08-27-XN06 100,00 8,00 12 6 23,00 60,00 27,00 28,5 40,00 B 0 0,64
FDN D125-07-32-XN06 125,00 7,00 14 14 27,00 65,00 32,00 31,5 45,00 B 0 0,90
FDN D125-09-32-XN06 125,00 9,00 14 7 27,00 65,00 32,00 31,5 45,00 B 0 1,04
FDN D160-10-40-XN06 160,00 10,00 18 9 30,00 80,00 40,00 45,0 60,00 B 0 1,99

Запасные части

Обозначение Запасная часть 1 Тип 1 Запасная часть 2 Запасная часть 3
FDN D063-07-16-XN06 SR M2.5X6-T7-60 T-7/51 SR M8X25DIN912
FDN D080-07-22-XN06 SR M2.5X6-T7-60 T-7/51 SR M10X25 DIN912
FDN D080-08-22-XN06 SR M2.5X6-T7-60 T-7/51 SR M10X25 DIN912
FDN D100-07-27-XN06 SR M2.5X6-T7-60 T-7/51
FDN D100-08-27-XN06 SR M2.5X6-T7-60 T-7/51
FDN D125-07-32-XN06 SR M2.5X6-T7-60 T-7/51
FDN D125-09-32-XN06 SR M2.5X6-T7-60 T-7/51
FDN D160-10-40-XN06 SR M2.5X6-T7-60 T-7/51
