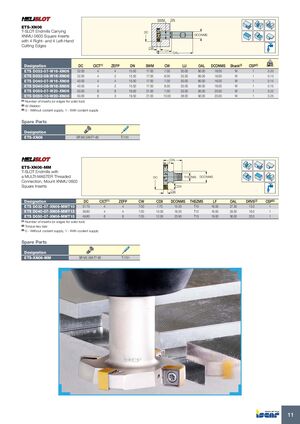

ETS-XN06

Концевые фрезы с Т-образным пазом, несущие квадратные пластины XNMU 0603 с 4 правыми и 4 левыми режущими кромками

Обозначение DC (мм) CICT ZEFP DN (мм) SWM (мм) CW (мм) LU (мм) OAL (мм) DCONMS (мм) Хвостовик CSP Масса (кг)
ETS D032-07-W16-XN06 32,00 4 4 15,50 17,00 7,00 30,00 80,00 16,00 W 1 0,20
ETS D032-08-W16-XN06 32,00 4 2 15,50 17,00 8,00 35,00 85,00 16,00 W 1 0,13
ETS D040-07-W16-XN06 40,00 4 4 15,50 17,00 7,00 30,00 80,00 16,00 W 1 0,14
ETS D040-08-W16-XN06 40,00 4 2 15,50 17,00 8,00 35,00 85,00 16,00 W 1 0,15
ETS D050-07-W20-XN06 50,00 6 6 19,50 21,00 7,00 33,00 85,00 20,00 W 1 0,22
ETS D050-10-W20-XN06 50,00 6 3 19,50 21,00 10,00 38,00 90,00 20,00 W 1 0,25

Запасные части

Обозначение Запасная часть Тип
ETS-XN06 SR M2.5X6-T7-60 T-7/51

ETS-XN06-MM

Концевые фрезы с Т-образным пазом с резьбовой адаптацией MULTI-MASTER, монтирующие квадратные пластины XNMU 0603

Обозначение DC (мм) CICT ZEFP CW (мм) CDX (мм) DCONMS (мм) THSZMS LF (мм) OAL (мм) DRVS (мм) CSP
ETS D032-07-XN06-MMT10 31,70 4 4 7,00 7,70 15,30 T10 16,00 27,30 13,0 1
ETS D040-07-XN06-MMT12 39,80 4 4 7,00 10,00 18,30 T12 16,00 29,30 16,0 1
ETS D050-07-XN06-MMT15 49,80 6 6 7,00 12,50 23,90 T15 19,00 36,00 20,0 1

Запасные части

Обозначение Запасная часть Тип
ETS-XN06-MM SR M2.5X6-T7-60 T-7/51
