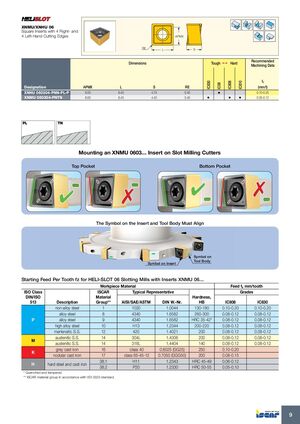

XNMU/XNHU 06

Квадратные пластины с 4 правыми и 4 левыми режущими кромками

Обозначение APMX (мм) L (мм) S (мм) RE (мм) IC08 IC830 IC808 IC810 Рекомендуемые данные обработки fz (мм/зуб)
XNHU 060304-PNN-PL-P 6,00 6,40 4,70 0,40 • 0,10–0,25
XNMU 060304-PNTN 6,00 6,40 4,40 0,40 • • • 0,05–0,12

Монтаж пластины XNMU 0603... на фрезы для прорезания пазов

Верхний кармашек | Нижний кармашек. Символ на пластине и корпусе инструмента должны совпадать.

Рекомендуемая подача на зуб fz для фрез HELI-SLOT 06 с пластинами XNMU 06...

Класс ISO DIN/ISO 513 ISCAR Группа материалов Описание Типичный представитель AISI/SAE/ASTM DIN W.-Nr. Твёрдость HB/HRC Подача fz (мм/зуб) IC808 IC830
P 1 нелегированная сталь 1020 1.0044 130–180 0,10–0,20 0,10–0,20
8 легированная сталь 4340 1.6582 260–300 0,08–0,12 0,08–0,12
9 легированная сталь 4340 1.6582 HRC 35–42 0,08–0,12 0,08–0,12
10 высоколегированная сталь H13 1.2344 200–220 0,08–0,12 0,08–0,12
12 мартенситная нержавеющая сталь 420 1.4021 200 0,08–0,12 0,08–0,12
14 аустенитная нержавеющая сталь 304L 1.4306 200 0,08–0,12 0,08–0,12
M 14 аустенитная нержавеющая сталь 316L 1.4404 140 0,08–0,12 0,08–0,12
16 серый чугун класс 40 0.6025 (GG25) 250 0,10–0,20
17 высокопрочный чугун класс 65–45–12 0.7050 (GGG50) 200 0,08–0,15
K 38.1 твёрдая сталь и чугун H11 1.2343 HRC 45–49 0,06–0,12
38.2 твёрдая сталь и чугун P20 1.2330 HRC 50–55 0,05–0,10
