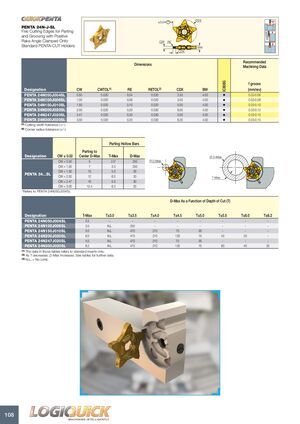

±0.04 Ø24 PENTA 24N-J-SL Five Cutting Edges for Parting and Grooving with Positive Rake Angle Clamped Onto CW RE Standard PENTA-CUT Holders BW CDX Recommended Dimensions Machining Data IC808G f groove Designation CW CWTOL(1) RE RETOL(2) CDX BW (mm/rev) PENTA 24N050J004SL 0.50 0.020 0.04 0.020 2.50 4.00 • 0.02-0.06 PENTA 24N100J006SL 1.00 0.020 0.06 0.020 3.50 4.00 • 0.02-0.08 PENTA 24N150J010SL 1.50 0.020 0.10 0.020 5.00 4.00 • 0.03-0.10 PENTA 24N200J020SL 2.00 0.020 0.20 0.030 6.00 4.00 • 0.03-0.12 PENTA 24N247J020SL 2.47 0.020 0.20 0.030 5.00 4.00 • 0.03-0.15 PENTA 24N300J020SL 3.00 0.020 0.20 0.030 6.20 4.00 • 0.03-0.15 (1) Cutting width tolerance (+/-) (2) Corner radius tolerance (+/-) Parting Hollow Bars Parting to Designation CW ± 0.02 Center D-Max T-Max D-Max Ø D-Max CW = 0.50 5 2.5* 250 Ø D-Max CW = 1.00 7 3.5 250 CW = 1.50 10 5.0 30 PENTA 24...SL CW = 2.00 12 6.0 20 T-Max CW = 2.47 10 5.0 30 CW = 3.00 12.4 6.2 20 *Refers to PENTA 24N050J004SL D-Max As a Function of Depth of Cut (T) Designation T-Max T≤3.0 T≤3.5 T≤4.0 T≤4.5 T≤5.0 T≤5.5 T≤6.0 T≤6.2 PENTA 24N050J004SL 2.5 -. - - - - - - - PENTA 24N100J006SL 3.5 N.L. 250 - - - - - - PENTA 24N150J010SL 5.0 N.L. 470 210 70 30 - - - PENTA 24N200J020SL 6.0 N.L. 470 210 120 75 45 20 - PENTA 24N247J020SL 5.0 N.L. 470 210 70 30 - - - PENTA 24N300J020SL 6.2 N.L. 470 210 120 75 60 40 20 (1) The data in those tables refers to standard inserts only. (2) As T decreases ,D-Max Increases. See tables for further data. (3) N.L. = No Limit. 108
