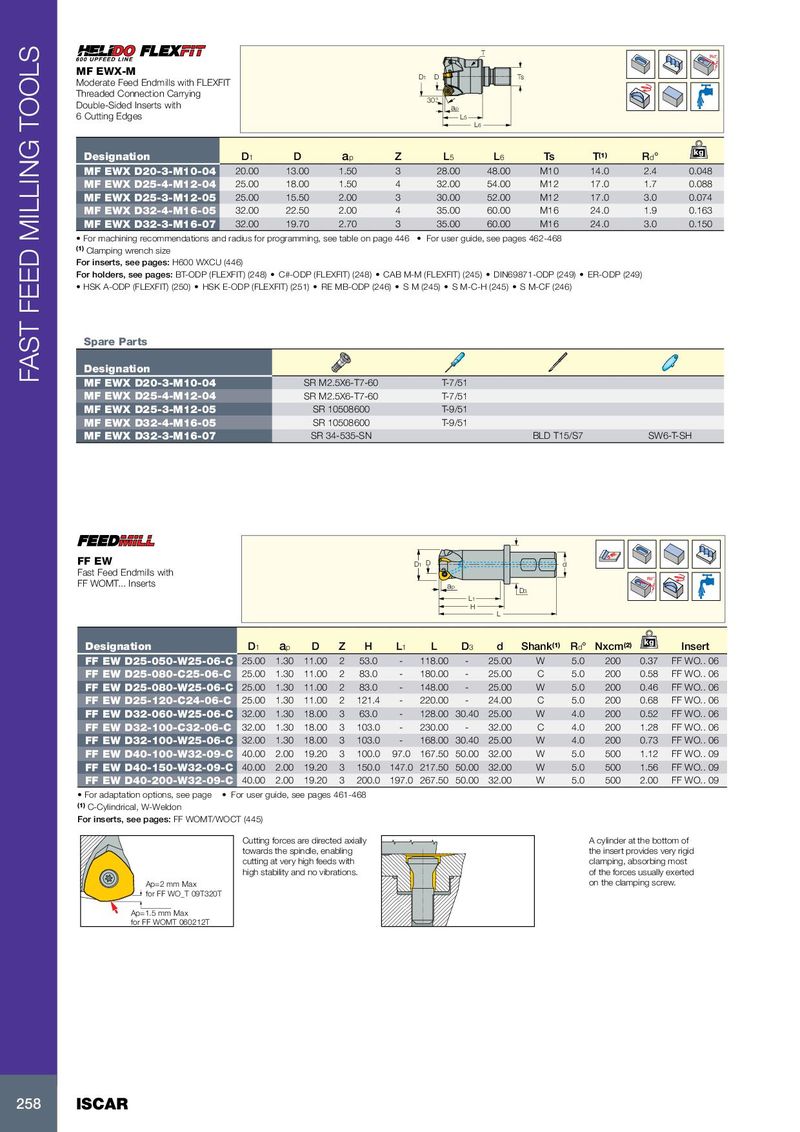

| MF EWX-M Moderate Feed Endmills with FLEXFIT Threaded Connection Carrying Double-Sided Inserts with 6 Cutting Edges | L5 D D1 30° ap | L6 T | Ts | Rd° | ||||||
| Designation | D1 | D | ap | Z L5 | L6 | Ts | T(1) | Rd° | kg | |
| MF EWX D20-3-M10-04 | 20.00 | 13.00 | 1.50 | 3 28.00 | 48.00 | M10 | 14.0 | 2.4 | 0.048 | |
| MF EWX D25-4-M12-04 | 25.00 | 18.00 | 1.50 | 4 32.00 | 54.00 | M12 | 17.0 | 1.7 | 0.088 | |
| MF EWX D25-3-M12-05 | 25.00 | 15.50 | 2.00 | 3 30.00 | 52.00 | M12 | 17.0 | 3.0 | 0.074 | |
| MF EWX D32-4-M16-05 | 32.00 | 22.50 | 2.00 | 4 35.00 | 60.00 | M16 | 24.0 | 1.9 | 0.163 | |
| MF EWX D32-3-M16-07 | 32.00 | 19.70 | 2.70 | 3 35.00 | 60.00 | M16 | 24.0 | 3.0 | 0.150 |
(1) Clamping wrench size For inserts, see pages: H600 WXCU (446) For holders, see pages: BT-ODP (FLEXFIT) (248) C#-ODP (FLEXFIT) (248) CAB M-M (FLEXFIT) (245) DIN69871-ODP (249) ER-ODP (249)
| Spare Parts | ||||
| Designation | ||||
| MF EWX D20-3-M10-04 | SR M2.5X6-T7-60 | T-7/51 | ||
| MF EWX D25-4-M12-04 | SR M2.5X6-T7-60 | T-7/51 | ||
| MF EWX D25-3-M12-05 | SR 10508600 | T-9/51 | ||
| MF EWX D32-4-M16-05 | SR 10508600 | T-9/51 | ||
| MF EWX D32-3-M16-07 | SR 34-535-SN | BLD T15/S7 | SW6-T-SH |
| FF EW | D D1 | d | |||||||||||
| Fast Feed Endmills with | Rd° | ||||||||||||
| FF WOMT... Inserts | a | L1 H p | L | D3 | |||||||||
| Designation | D1 | ap | D | Z H | L1 | L | D3 | d | Shank(1) | Rd° | Nxcm(2 | ) kg | Insert |
| FF EW D25-050-W25-06-C | 25.00 | 1.30 | 11.00 | 2 53.0 | - | 118.00 | - | 25.00 | W | 5.0 | 200 | 0.37 | FF WO.. 06 |
| FF EW D25-080-C25-06-C | 25.00 | 1.30 | 11.00 | 2 83.0 | - | 180.00 | - | 25.00 | C | 5.0 | 200 | 0.58 | FF WO.. 06 |
| FF EW D25-080-W25-06-C | 25.00 | 1.30 | 11.00 | 2 83.0 | - | 148.00 | - | 25.00 | W | 5.0 | 200 | 0.46 | FF WO.. 06 |
| FF EW D25-120-C24-06-C | 25.00 | 1.30 | 11.00 | 2 121.4 | - | 220.00 | - | 24.00 | C | 5.0 | 200 | 0.68 | FF WO.. 06 |
| FF EW D32-060-W25-06-C | 32.00 | 1.30 | 18.00 | 3 63.0 | - | 128.00 | 30.40 | 25.00 | W | 4.0 | 200 | 0.52 | FF WO.. 06 |
| FF EW D32-100-C32-06-C | 32.00 | 1.30 | 18.00 | 3 103.0 | - | 230.00 | - | 32.00 | C | 4.0 | 200 | 1.28 | FF WO.. 06 |
| FF EW D32-100-W25-06-C | 32.00 | 1.30 | 18.00 | 3 103.0 | - | 168.00 | 30.40 | 25.00 | W | 4.0 | 200 | 0.73 | FF WO.. 06 |
| FF EW D40-100-W32-09-C | 40.00 | 2.00 | 19.20 | 3 100.0 | 97.0 | 167.50 | 50.00 | 32.00 | W | 5.0 | 500 | 1.12 | FF WO.. 09 |
| FF EW D40-150-W32-09-C | 40.00 | 2.00 | 19.20 | 3 150.0 | 147.0 | 217.50 | 50.00 | 32.00 | W | 5.0 | 500 | 1.56 | FF WO.. 09 |
| FF EW D40-200-W32-09-C | 40.00 | 2.00 | 19.20 | 3 200.0 | 197.0 | 267.50 | 50.00 | 32.00 | W | 5.0 | 500 | 2.00 | FF WO.. 09 |
(1) C-Cylindrical, W-Weldon For inserts, see pages: FF WOMT/WOCT (445)
| Cutting forces are directed axially | A cylinder at the bottom of | |
| towards the spindle, enabling | the insert provides very rigid | |
| cutting at very high feeds with | clamping, absorbing most | |
| high stability and no vibrations. | of the forces usually exerted | |
| Ap=2 mm Max | on the clamping screw. |
for FF WO_T 09T320T Ap=1.5 mm Max for FF WOMT 060212T
