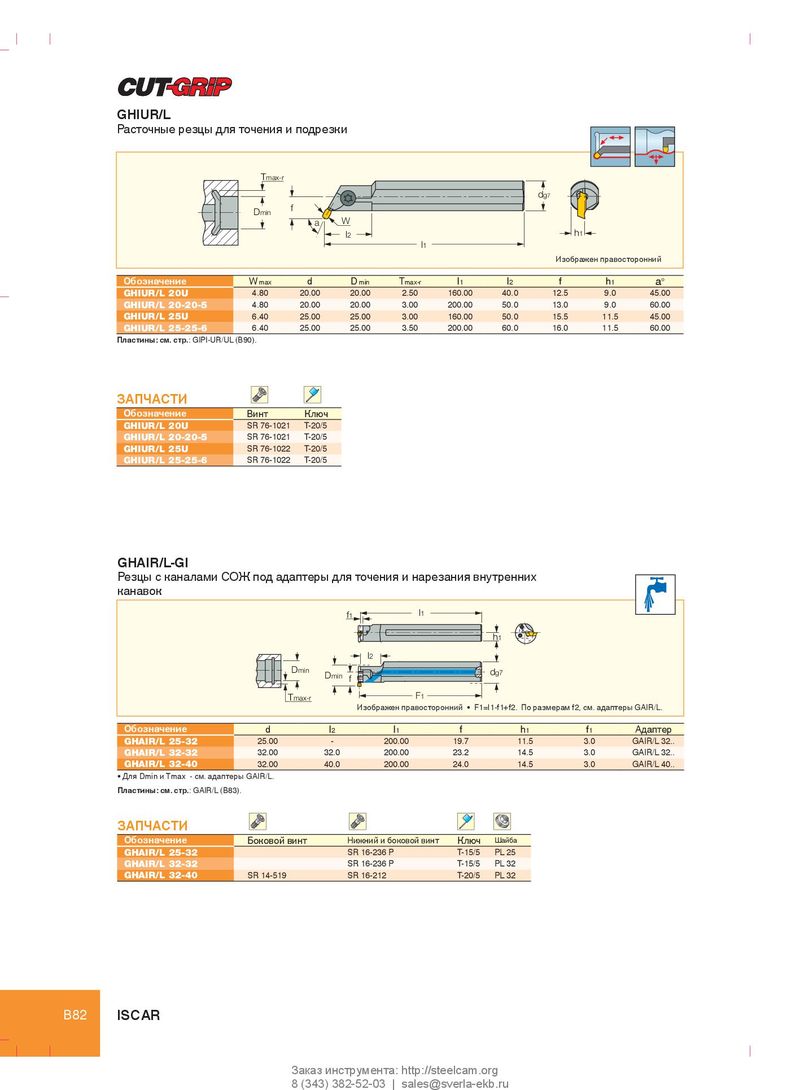

GHIUR/L
Расточные резцы для точения и подрезки
Tmax-r
dg7
D f
min
a W
l h1
2
l1
Изображен правосторонний
| Обозначение | W max | d | D min | Tmax-r | l1 | l2 | f | h1 | a° |
| GHIUR/L 20U | 4.80 | 20.00 | 20.00 | 2.50 | 160.00 | 40.0 | 12.5 | 9.0 | 45.00 |
| GHIUR/L 20-20-5 | 4.80 | 20.00 | 20.00 | 3.00 | 200.00 | 50.0 | 13.0 | 9.0 | 60.00 |
| GHIUR/L 25U | 6.40 | 25.00 | 25.00 | 3.00 | 160.00 | 50.0 | 15.5 | 11.5 | 45.00 |
| GHIUR/L 25-25-6 | 6.40 | 25.00 | 25.00 | 3.50 | 200.00 | 60.0 | 16.0 | 11.5 | 60.00 |
Пластины: см. стр.: GIPI-UR/UL (B90).
ЗАПЧАСТИ
| Обозначение | Винт | Ключ |
| GHIUR/L 20U | SR 76-1021 | T-20/5 |
| GHIUR/L 20-20-5 | SR 76-1021 | T-20/5 |
| GHIUR/L 25U | SR 76-1022 | T-20/5 |
| GHIUR/L 25-25-6 | SR 76-1022 | T-20/5 |
GHAIR/L-GI
Резцы с каналами СОЖ под адаптеры для точения и нарезания внутренних
канавок
f l1
1
h1
l2
Dmin d
| Dmin | f | g7 | ||
| T | F1 | |||
| max-r | ||||
| Изображен правосторонний • F1=l1-f1+f2. По размерам f2, см. адаптеры GAIR/L. |
| Обозначение | d | l2 | l1 | f | h1 | f1 | Адаптер | |
| GHAIR/L 25-32 | 25.00 | - | 200.00 | 19.7 | 11.5 | 3.0 | GAIR/L 32.. | |
| GHAIR/L 32-32 | 32.00 | 32.0 | 200.00 | 23.2 | 14.5 | 3.0 | GAIR/L 32.. | |
| GHAIR/L 32-40 | 32.00 | 40.0 | 200.00 | 24.0 | 14.5 | 3.0 | GAIR/L 40.. |
- Для Dmin и Tmax - см. адаптеры GAIR/L.
Пластины: см. стр.: GAIR/L (B83).
ЗАПЧАСТИ
| Обозначение | Боковой винт | Нижний и боковой винт | Ключ | Шайба |
| GHAIR/L 25-32 | SR 16-236 P | T-15/5 | PL 25 | |
| GHAIR/L 32-32 | SR 16-236 P | T-15/5 | PL 32 | |
| GHAIR/L 32-40 | SR 14-519 | SR 16-212 | T-20/5 | PL 32 |
