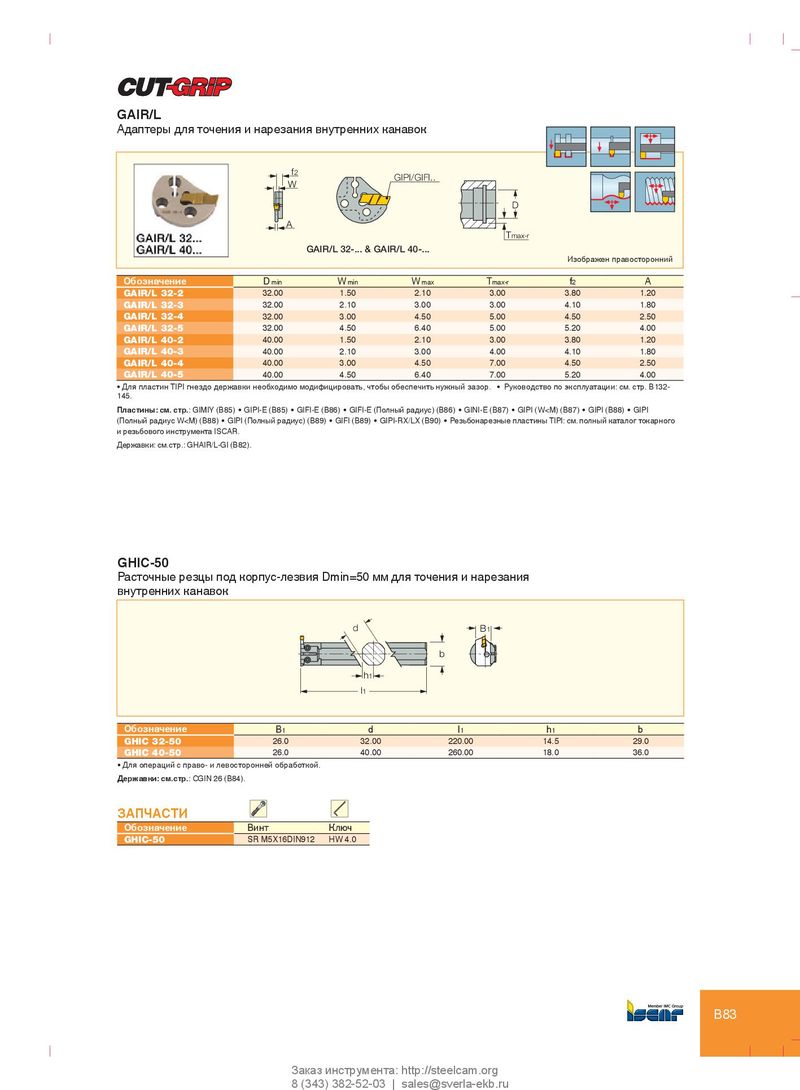

GHIUR/L GAIR/L
Адаптеры для точения и нарезания внутренних канавок
| f2 A W GAIR/L 32-... & GAI | GIPI/GIFI.. R/L 40-... | D Tmax-r | Изобр | ажен правосторонний | |
| Обозначение | Dmin Wmin | Wmax | Tmax-r | f2 | A |
| GAIR/L 32-2 | 32.00 1.50 | 2.10 | 3.00 | 3.80 | 1.20 |
| GAIR/L 32-3 | 32.00 2.10 | 3.00 | 3.00 | 4.10 | 1.80 |
| GAIR/L 32-4 | 32.00 3.00 | 4.50 | 5.00 | 4.50 | 2.50 |
| GAIR/L 32-5 | 32.00 4.50 | 6.40 | 5.00 | 5.20 | 4.00 |
| GAIR/L 40-2 | 40.00 1.50 | 2.10 | 3.00 | 3.80 | 1.20 |
| GAIR/L 40-3 | 40.00 2.10 | 3.00 | 4.00 | 4.10 | 1.80 |
| GAIR/L 40-4 | 40.00 3.00 | 4.50 | 7.00 | 4.50 | 2.50 |
| GAIR/L 40-5 | 40.00 4.50 | 6.40 | 7.00 | 5.20 | 4.00 |
- Для пластин TIPI гнездо державки необходимо модифицировать, чтобы обеспечить нужный зазор.
- Руководство по эксплуатации: см. стр. B132-
145. Пластины: см. стр.: GIMIY (B85) GIPI-E (B85) GIFI-E (B86) GIFI-E (Полный радиус) (B86) GINI-E (B87) GIPI (W<M) (B87) GIPI (B88) GIPI (Полный радиус W<M) (B88) GIPI (Полный радиус) (B89) GIFI (B89) GIPI-RX/LX (B90) Резьбонарезные пластины TIPI: см. полный каталог токарного и резьбового инструмента ISCAR. Державки: см.стр.: GHAIR/L-GI (B82).
GHAIR/L-GI GHIC-50
Расточные резцы под корпус-лезвия Dmin=50 мм для точения и нарезания
внутренних канавок
d B1
b
h1
l1
| Обозначение | B1 | d | l1 | h1 | b | |
| GHIC 32-50 | 26.0 | 32.00 | 220.00 | 14.5 | 29.0 | |
| GHIC 40-50 | 26.0 | 40.00 | 260.00 | 18.0 | 36.0 |
- Для операций с право- и левосторонней обработкой.
Державки: см.стр.: CGIN 26 (B84).
ЗАПЧАСТИ
| Обозначение | Винт | Ключ |
| GHIC-50 | SR M5X16DIN912 | HW 4.0 |
