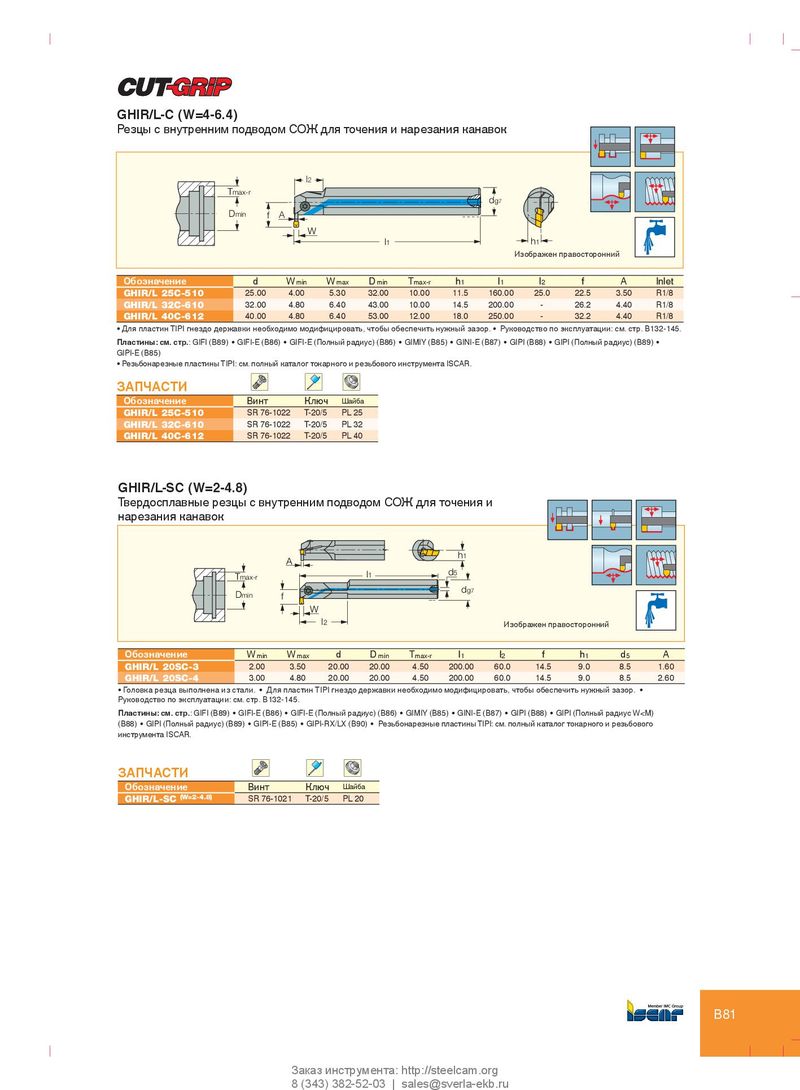

Расточные резцы GHIR Dmin 20 мм (пластины GIPI/GIFI/GINI)

GHIR/L (W=1.9-6.4) GHIR/L-C (W=4-6.4)

Резцы с внутренним подводом СОЖ для точения и нарезания канавок

l2

Tmax-r

dg

7

DminfA
W
l1h1
Изображен правосторонний
ОбозначениеdW minW maxD minT max-rh1l1l2fAInlet
GHIR/L 25C-51025.004.005.3032.0010.0011.5160.0025.022.53.50R1/8
GHIR/L 32C-61032.004.806.4043.0010.0014.5200.00-26.24.40R1/8
GHIR/L 40C-61240.004.806.4053.0012.0018.0250.00-32.24.40R1/8
  • Для пластин TIPI гнездо державки необходимо модифицировать, чтобы обеспечить нужный зазор.
  • Руководство по эксплуатации: см. стр. B132-145.

Пластины: см. стр.: GIFI (B89) GIFI-E (B86) GIFI-E (Полный радиус) (B86) GIMIY (B85) GINI-E (B87) GIPI (B88) GIPI (Полный радиус) (B89) GIPI-E (B85)

  • Резьбонарезные пластины TIPI: см. полный каталог токарного и резьбового инструмента ISCAR.

ЗАПЧАСТИ

ОбозначениеВинтКлючШайба
GHIR/L 25C-510SR 76-1022T-20/5PL 25
GHIR/L 32C-610SR 76-1022T-20/5PL 32
GHIR/L 40C-612SR 76-1022T-20/5PL 40

GHIR/L-SC (W=2-4.8)

Твердосплавные резцы с внутренним подводом СОЖ для точения и

нарезания канавок

h1

A

T l d5

max-r 1 D dg7 min f W

l2 Изображен правосторонний

ОбозначениеW minW maxdD minTmax-rl1l2fh1d5A
GHIR/L 20SC-32.003.5020.0020.004.50200.0060.014.59.08.51.60
GHIR/L 20SC-43.004.8020.0020.004.50200.0060.014.59.08.52.60
  • Головка резца выполнена из стали.
  • Для пластин TIPI гнездо державки необходимо модифицировать, чтобы обеспечить нужный зазор.

Руководство по эксплуатации: см. стр. B132-145. Пластины: см. стр.: GIFI (B89) GIFI-E (B86) GIFI-E (Полный радиус) (B86) GIMIY (B85) GINI-E (B87) GIPI (B88) GIPI (Полный радиус W<M) (B88) GIPI (Полный радиус) (B89) GIPI-E (B85) GIPI-RX/LX (B90) Резьбонарезные пластины TIPI: см. полный каталог токарного и резьбового инструмента ISCAR.

ЗАПЧАСТИ

Обозначение ВинтКлючШайба
GHIR/L-SC(W=2-4.8) SR 76-1021T-20/5PL 20
