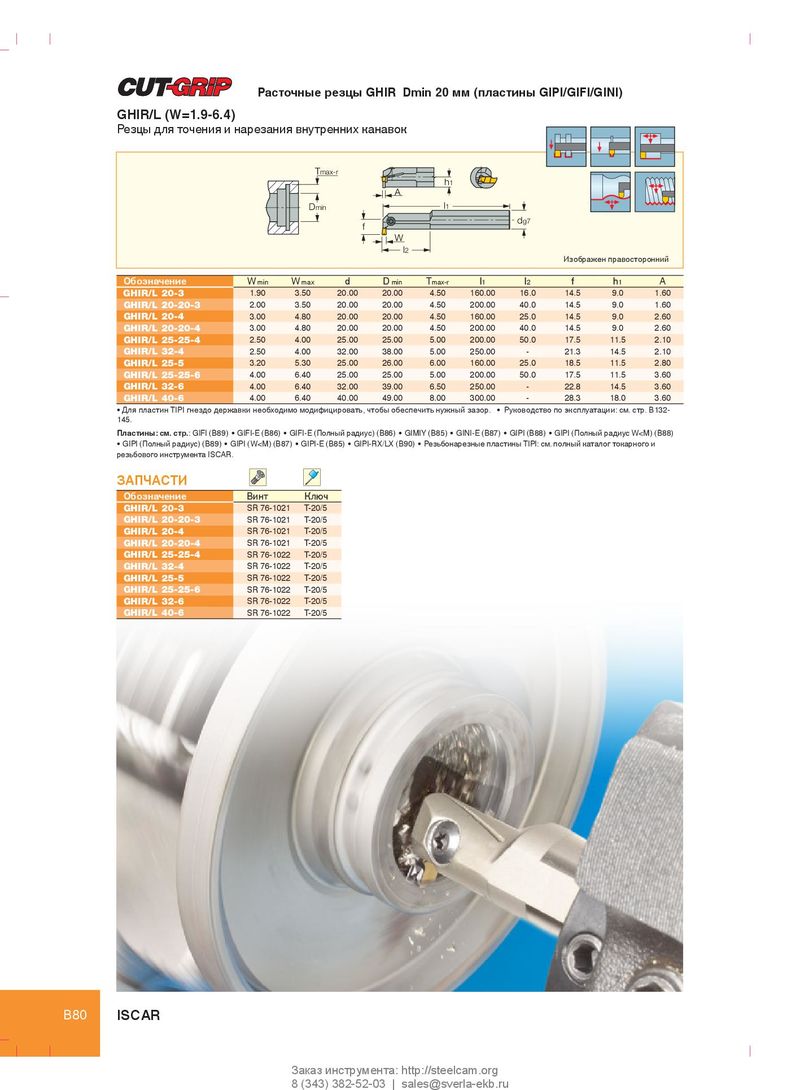

Расточные резцы GHIR Dmin 20 мм (пластины GIPI/GIFI/GINI)

GHIR/L (W=1.9-6.4)

Резцы для точения и нарезания внутренних канавок

Tma Dminx-rAl1 h1
fW l2dg7Изображен правосторонний
ОбозначениеWminWmaxdDminTmax-rl1l2fh1A
GHIR/L 20-31.903.5020.0020.004.50160.0016.014.59.01.60
GHIR/L 20-20-32.003.5020.0020.004.50200.0040.014.59.01.60
GHIR/L 20-43.004.8020.0020.004.50160.0025.014.59.02.60
GHIR/L 20-20-43.004.8020.0020.004.50200.0040.014.59.02.60
GHIR/L 25-25-42.504.0025.0025.005.00200.0050.017.511.52.10
GHIR/L 32-42.504.0032.0038.005.00250.00-21.314.52.10
GHIR/L 25-53.205.3025.0026.006.00160.0025.018.511.52.80
GHIR/L 25-25-64.006.4025.0025.005.00200.0050.017.511.53.60
GHIR/L 32-64.006.4032.0039.006.50250.00-22.814.53.60
GHIR/L 40-64.006.4040.0049.008.00300.00-28.318.03.60
  • Для пластин TIPI гнездо державки необходимо модифицировать, чтобы обеспечить нужный зазор.
  • Руководство по эксплуатации: см. стр. B132-

145. Пластины: см. стр.: GIFI (B89) GIFI-E (B86) GIFI-E (Полный радиус) (B86) GIMIY (B85) GINI-E (B87) GIPI (B88) GIPI (Полный радиус W<M) (B88)

  • GIPI (Полный радиус) (B89)
  • GIPI (W<M) (B87)
  • GIPI-E (B85)
  • GIPI-RX/LX (B90)
  • Резьбонарезные пластины TIPI: см. полный каталог токарного и

резьбового инструмента ISCAR.

ЗАПЧАСТИ

ОбозначениеВинтКлюч
GHIR/L 20-3SR 76-1021T-20/5
GHIR/L 20-20-3SR 76-1021T-20/5
GHIR/L 20-4SR 76-1021T-20/5
GHIR/L 20-20-4SR 76-1021T-20/5
GHIR/L 25-25-4SR 76-1022T-20/5
GHIR/L 32-4SR 76-1022T-20/5
GHIR/L 25-5SR 76-1022T-20/5
GHIR/L 25-25-6SR 76-1022T-20/5
GHIR/L 32-6SR 76-1022T-20/5
GHIR/L 40-6SR 76-1022T-20/5
