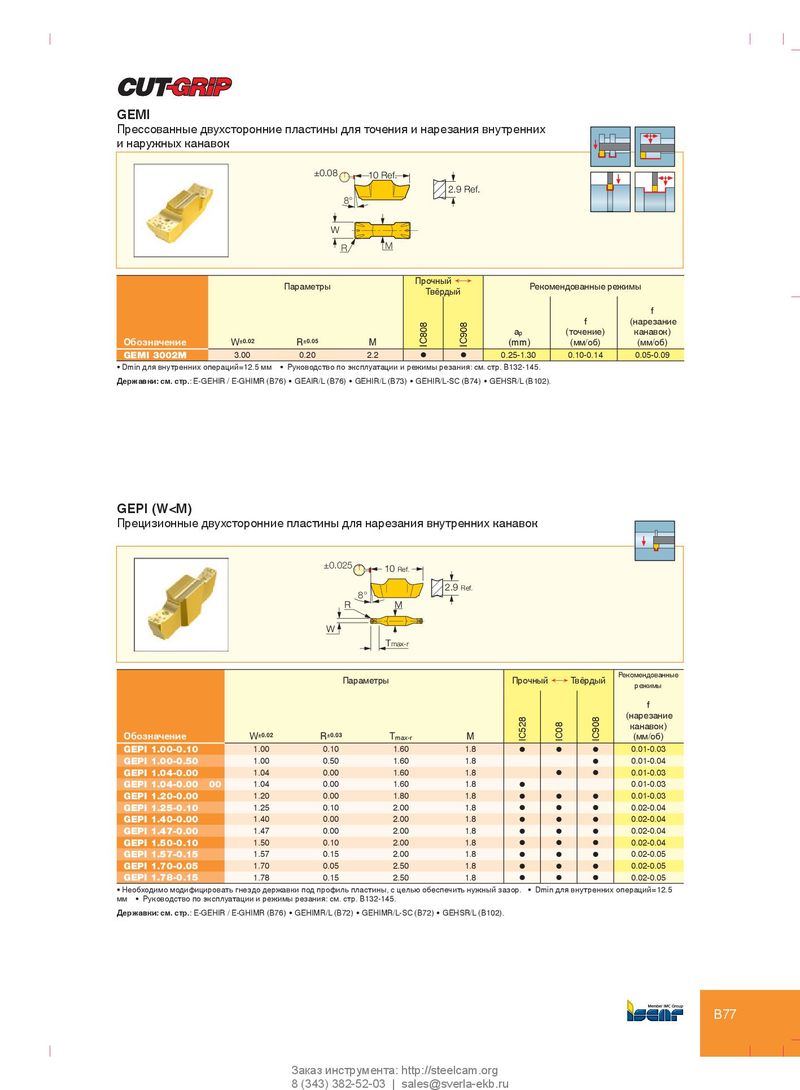

Каталог Iscar токарный инструмент для нарезания канавок - страница 86

GEMI
Прессованные двухсторонние пластины для точения и нарезания внутренних
и наружных канавок
±0.08 10 Ref.
2.9 Ref.
8°

W
R M

Прочный Ö
Параметры Рекомендованные режимы
Твёрдый
f
f (нарезание


IC808

IC908
ap (точение) канавок)
Обозначение W±0.02 R±0.05 M (mm) (мм/об) (мм/об)
GEMI 3002M 3.00 0.20 2.2 l l 0.25-1.30 0.10-0.14 0.05-0.09
• Dmin для внутренних операций=12.5 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.
Державки: см. стр.: E-GEHIR / E-GHIMR (B76) • GEAIR/L (B76) • GEHIR/L (B73) • GEHIR/L-SC (B74) • GEHSR/L (B102).


GEPI (W<M)
Прецизионные двухсторонние пластины для нарезания внутренних канавок

±0.025 10 Ref.
2.9 Ref.
8°
R M
W
Tmax-r

Рекомендованные
Параметры Прочный Ö Твёрдый
режимы
f
(нарезание
IC528


IC908


канавок)
IC08


Обозначение W±0.02 R±0.03 Tmax-r M (мм/об)
GEPI 1.00-0.10 1.00 0.10 1.60 1.8 l l l 0.01-0.03
GEPI 1.00-0.50 1.00 0.50 1.60 1.8 l 0.01-0.04
GEPI 1.04-0.00 1.04 0.00 1.60 1.8 l l 0.01-0.03
GEPI 1.04-0.00 00 1.04 0.00 1.60 1.8 l 0.01-0.03
GEPI 1.20-0.00 1.20 0.00 1.80 1.8 l l l 0.01-0.03
GEPI 1.25-0.10 1.25 0.10 2.00 1.8 l l l 0.02-0.04
GEPI 1.40-0.00 1.40 0.00 2.00 1.8 l l l 0.02-0.04
GEPI 1.47-0.00 1.47 0.00 2.00 1.8 l l l 0.02-0.04
GEPI 1.50-0.10 1.50 0.10 2.00 1.8 l l l 0.02-0.04
GEPI 1.57-0.15 1.57 0.15 2.00 1.8 l l l 0.02-0.05
GEPI 1.70-0.05 1.70 0.05 2.50 1.8 l l l 0.02-0.05
GEPI 1.78-0.15 1.78 0.15 2.50 1.8 l l l 0.02-0.05
• Необходимо модифицировать гнездо державки под профиль пластины, с целью обеспечить нужный зазор. • Dmin для внутренних операций=12.5
мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.
Державки: см. стр.: E-GEHIR / E-GHIMR (B76) • GEHIMR/L (B72) • GEHIMR/L-SC (B72) • GEHSR/L (B102).


B77
