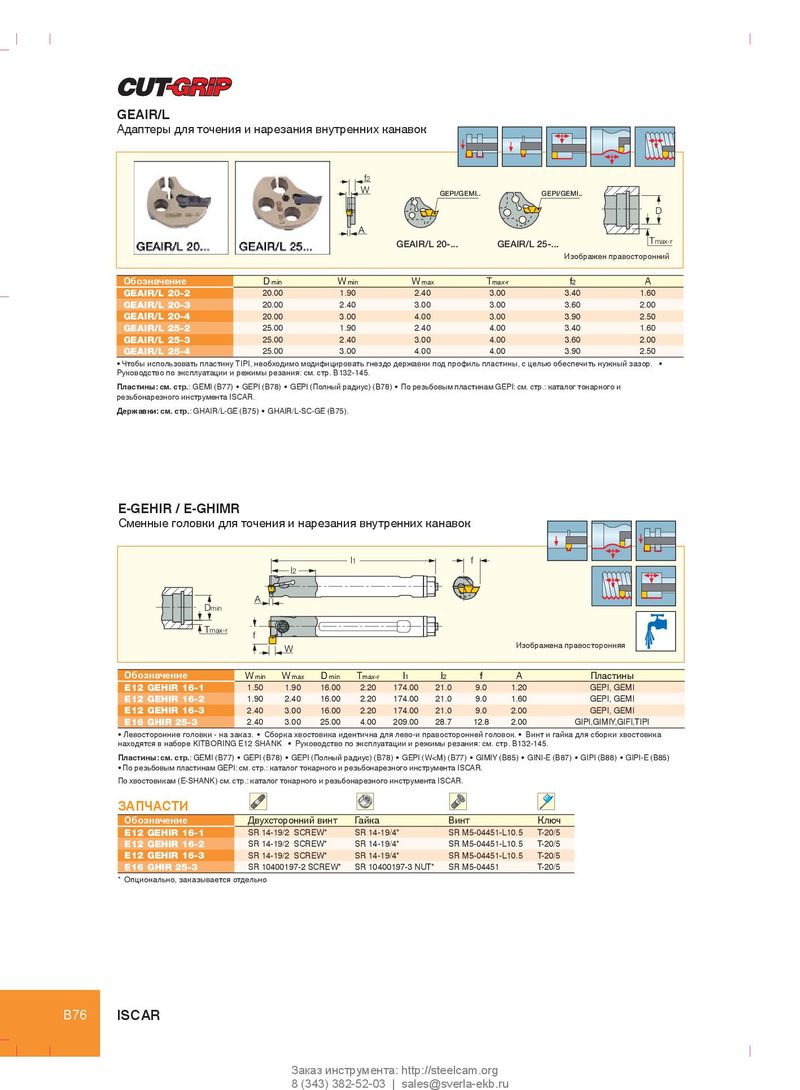

GEAIR/L
Адаптеры для точения и нарезания внутренних канавок
| f2 A W | GEPI/GE GEAIR/L 20-... | MI.. GEPI/GEMI.. GEAIR/L 25-... Изобра | D Tmax-r жен правосторонний | ||
| Обозначение | Dmin | Wmin | Wmax | Tmax-r f2 | A |
| GEAIR/L 20-2 | 20.00 | 1.90 | 2.40 | 3.00 3.40 | 1.60 |
| GEAIR/L 20-3 | 20.00 | 2.40 | 3.00 | 3.00 3.60 | 2.00 |
| GEAIR/L 20-4 | 20.00 | 3.00 | 4.00 | 3.00 3.90 | 2.50 |
| GEAIR/L 25-2 | 25.00 | 1.90 | 2.40 | 4.00 3.40 | 1.60 |
| GEAIR/L 25-3 | 25.00 | 2.40 | 3.00 | 4.00 3.60 | 2.00 |
| GEAIR/L 25-4 | 25.00 | 3.00 | 4.00 | 4.00 3.90 | 2.50 |
- Чтобы использовать пластину TIPI, необходимо модифицировать гнездо державки под профиль пластины, с целью обеспечить нужный зазор.
Руководство по эксплуатации и режимы резания: см. стр. B132-145. Пластины: см. стр.: GEMI (B77) GEPI (B78) GEPI (Полный радиус) (B78) По резьбовым пластинам GEPI: см. стр.: каталог токарного и резьбонарезного инструмента ISCAR. Державки: см. стр.: GHAIR/L-GE (B75) GHAIR/L-SC-GE (B75).
E-GEHIR / E-GHIMR
Сменные головки для точения и нарезания внутренних канавок
l1 f
l2
A
Dmin
Tmax-r
f
W Изображена правосторонняя
| Обозначение | W min | W max | D min | Tmax-r | l1 | l2 | f | A | Пластины | ||
| E12 GEHIR 16-1 | 1.50 | 1.90 | 16.00 | 2.20 | 174.00 | 21.0 | 9.0 | 1.20 | GEPI, GEMI | ||
| E12 GEHIR 16-2 | 1.90 | 2.40 | 16.00 | 2.20 | 174.00 | 21.0 | 9.0 | 1.60 | GEPI, GEMI | ||
| E12 GEHIR 16-3 | 2.40 | 3.00 | 16.00 | 2.20 | 174.00 | 21.0 | 9.0 | 2.00 | GEPI, GEMI | ||
| E16 GHIR 25-3 | 2.40 | 3.00 | 25.00 | 4.00 | 209.00 | 28.7 | 12.8 | 2.00 | GIPI,GIMIY,GIFI,TIPI |
- Левосторонние головки - на заказ.
- Сборка хвостовика идентична для лево-и правосторонней головок.
- Винт и гайка для сборки хвостовика
находятся в наборе KITBORING E12 SHANK Руководство по эксплуатации и режимы резания: см. стр. B132-145. Пластины: см. стр.: GEMI (B77) GEPI (B78) GEPI (Полный радиус) (B78) GEPI (W<M) (B77) GIMIY (B85) GINI-E (B87) GIPI (B88) GIPI-E (B85)
- По резьбовым пластинам GEPI: см. стр.: каталог токарного и резьбонарезного инструмента ISCAR.
По хвостовикам (E-SHANK) см. стр.: каталог токарного и резьбонарезного инструмента ISCAR.
ЗАПЧАСТИ
| Обозначение | Двухсторонний винт | Гайка | Винт | Ключ |
| E12 GEHIR 16-1 | SR 14-19/2 SCREW | SR 14-19/4 | SR M5-04451-L10.5 | T-20/5 |
| E12 GEHIR 16-2 | SR 14-19/2 SCREW | SR 14-19/4 | SR M5-04451-L10.5 | T-20/5 |
| E12 GEHIR 16-3 | SR 14-19/2 SCREW | SR 14-19/4 | SR M5-04451-L10.5 | T-20/5 |
| E16 GHIR 25-3 | SR 10400197-2 SCREW | SR 10400197-3 NUT | SR M5-04451 | T-20/5 |
* Опционально, заказывается отдельно
