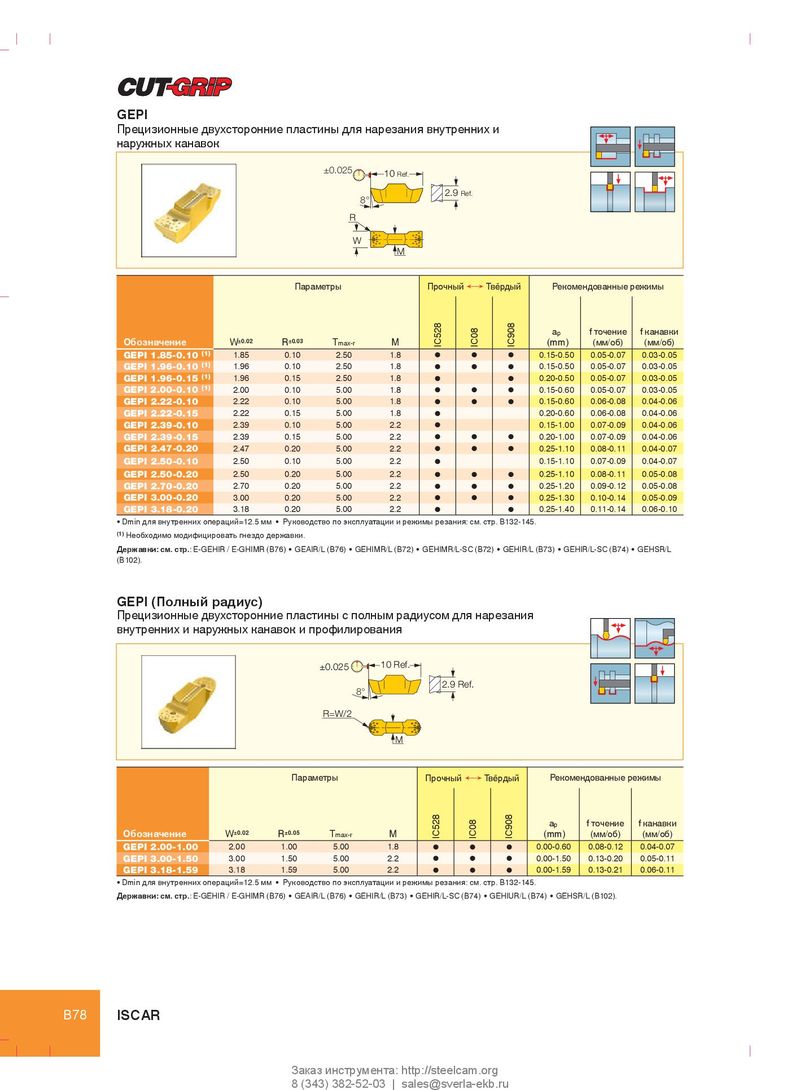

GEPI
Прецизионные двухсторонние пластины для нарезания внутренних и
наружных канавок
±0.025 10 Ref.
2.9 Ref.
8°
R
W
M
Параметры Прочный Ö Твёрдый Рекомендованные режимы
IC528
IC908
ap f точение f канавки
IC08
Обозначение W±0.02 R±0.03 Tmax-r M (mm) (мм/об) (мм/об)
GEPI 1.85-0.10 (1) 1.85 0.10 2.50 1.8 l l l 0.15-0.50 0.05-0.07 0.03-0.05
GEPI 1.96-0.10 (1) 1.96 0.10 2.50 1.8 l l l 0.15-0.50 0.05-0.07 0.03-0.05
GEPI 1.96-0.15 (1) 1.96 0.15 2.50 1.8 l l 0.20-0.50 0.05-0.07 0.03-0.05
GEPI 2.00-0.10 (1) 2.00 0.10 5.00 1.8 l l l 0.15-0.60 0.05-0.07 0.03-0.05
GEPI 2.22-0.10 2.22 0.10 5.00 1.8 l l l 0.15-0.60 0.06-0.08 0.04-0.06
GEPI 2.22-0.15 2.22 0.15 5.00 1.8 l 0.20-0.60 0.06-0.08 0.04-0.06
GEPI 2.39-0.10 2.39 0.10 5.00 2.2 l 0.15-1.00 0.07-0.09 0.04-0.06
GEPI 2.39-0.15 2.39 0.15 5.00 2.2 l l l 0.20-1.00 0.07-0.09 0.04-0.06
GEPI 2.47-0.20 2.47 0.20 5.00 2.2 l l l 0.25-1.10 0.08-0.11 0.04-0.07
GEPI 2.50-0.10 2.50 0.10 5.00 2.2 l 0.15-1.10 0.07-0.09 0.04-0.07
GEPI 2.50-0.20 2.50 0.20 5.00 2.2 l l l 0.25-1.10 0.08-0.11 0.05-0.08
GEPI 2.70-0.20 2.70 0.20 5.00 2.2 l l l 0.25-1.20 0.09-0.12 0.05-0.08
GEPI 3.00-0.20 3.00 0.20 5.00 2.2 l l l 0.25-1.30 0.10-0.14 0.05-0.09
GEPI 3.18-0.20 3.18 0.20 5.00 2.2 l l 0.25-1.40 0.11-0.14 0.06-0.10
• Dmin для внутренних операций=12.5 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.
(1) Необходимо модифицировать гнездо державки.
Державки: см. стр.: E-GEHIR / E-GHIMR (B76) • GEAIR/L (B76) • GEHIMR/L (B72) • GEHIMR/L-SC (B72) • GEHIR/L (B73) • GEHIR/L-SC (B74) • GEHSR/L
(B102).
GEPI (Полный радиус)
Прецизионные двухсторонние пластины с полным радиусом для нарезания
внутренних и наружных канавок и профилирования
±0.025 10 Ref.
2.9 Ref.
8°
R=W/2
M
Параметры Прочный Ö Твёрдый Рекомендованные режимы
IC528
IC908
ap f точение f канавки
IC08
Обозначение W±0.02 R±0.05 Tmax-r M (mm) (мм/об) (мм/об)
GEPI 2.00-1.00 2.00 1.00 5.00 1.8 l l l 0.00-0.60 0.08-0.12 0.04-0.07
GEPI 3.00-1.50 3.00 1.50 5.00 2.2 l l l 0.00-1.50 0.13-0.20 0.05-0.11
GEPI 3.18-1.59 3.18 1.59 5.00 2.2 l l l 0.00-1.59 0.13-0.21 0.06-0.11
• Dmin для внутренних операций=12.5 мм • Руководство по эксплуатации и режимы резания: см. стр. B132-145.
Державки: см. стр.: E-GEHIR / E-GHIMR (B76) • GEAIR/L (B76) • GEHIR/L (B73) • GEHIR/L-SC (B74) • GEHIUR/L (B74) • GEHSR/L (B102).
B78 ISCAR
